一、产品介绍

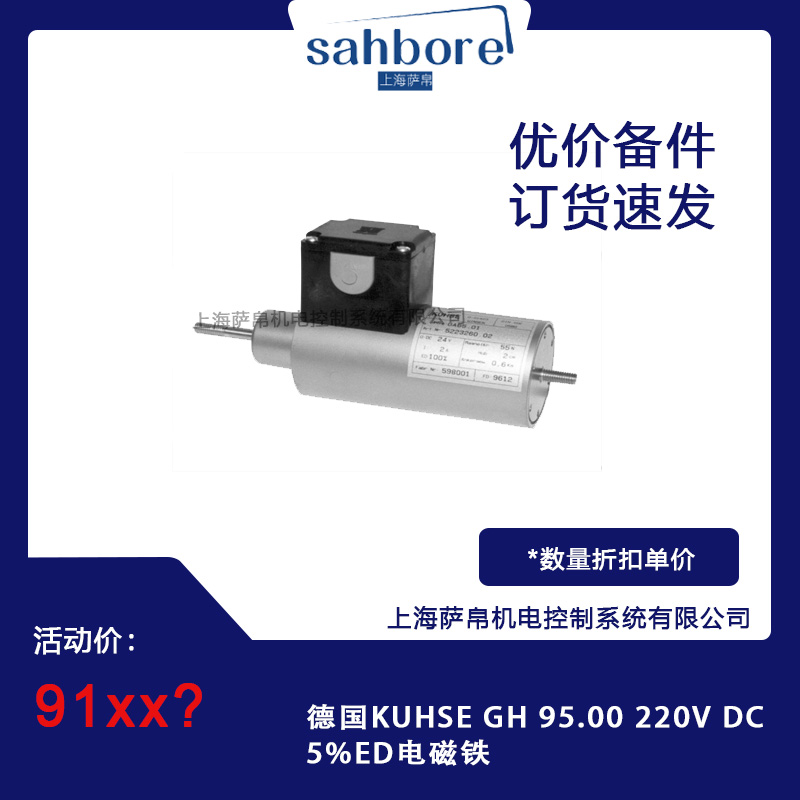

德国KUHSE公司作为工业自动化领域的资深制造商，其GH系列电磁铁以高可靠性、长寿命和精准控制著称。GH 95.00 220V DC 5%ED电磁铁是该系列中的典型产品，专为需要稳定直流力控的工业场景设计。该型号采用直流供电，通过电磁感应原理实现机械动作的精准控制，适用于需要高频次、低冲击的自动化设备。其核心优势在于全封闭式结构与热敏电阻保护技术，可有效防止过热烧毁，延长使用寿命。

二、功能特点

1. 稳定直流控制：工作电压为220V DC，电压波动范围±5%，确保在复杂工业环境中输出力矩的稳定性。

2. 高频次操作能力：支持每分钟120次通断切换，满足自动化生产线、机械臂等高速动作需求。

3. 低噪音设计：全封闭结构减少电磁干扰，运行噪音低于交流电磁铁，适用于对环境噪音敏感的场景。

4. 过热保护机制：内置正温度系数热敏电阻，当铁芯温度超过85℃时，阻值呈指数增长，自动限制电流以防止烧毁。

5. 宽温适应性：可在-35℃至75℃的极端温度下稳定工作，适用于户外或高温工业环境。

三、选型指南

1. 电压匹配：确认设备供电系统为直流220V，若电压波动超过±5%，需加装稳压装置。

2. 力矩需求：根据负载重量选择额定吸力，GH 95.00型号额定吸力为95N，适用于牵引5-10kg物体。

3. 占空比调节：5%ED（占空比）表示每100分钟内最多连续工作5分钟，需根据实际动作频率调整型号。

4. 行程定制：标准行程为10mm，若需更长行程（如20mm），可选择GH系列其他型号或定制化设计。

5. 环境适配：若用于潮湿或腐蚀性环境，需选择IP65防护等级的衍生型号（如GH 95.00-IP65）。

四、技术参数

• 额定电压：220V DC（波动范围±5%）

• 额定吸力：95N（垂直安装时需考虑电枢重量影响）

• 额定行程：10mm（可定制至20mm）

• 占空比：5%ED（最大连续工作时间5分钟/100分钟）

• 切换频率：120次/分钟

• 防护等级：IP54（防尘防溅水）

• 噪音水平：≤65dB（1米距离）

• 寿命：≥1亿次操作（实验室测试数据）

• 重量：1.2kg（含金属外壳）

五、产品尺寸

• 外形尺寸：长120mm×宽60mm×高45mm

• 安装孔距：80mm×40mm（M6螺纹孔）

• 接线方式：端子盒接线（支持2.5mm²导线）

• 行程调节：通过前端螺杆微调，调节范围±2mm

六、应用领域

1. 自动化生产线：用于机械臂定位、物料分拣、装配线工件夹持。

2. 电力设备：作为发电设备调节系统的执行元件，控制阀门开闭。

3. 物流仓储：驱动自动导引车（AGV）的货叉升降机构。

4. 纺织机械：调节纱线张力，实现每分钟120次的高频动作。

5. 医疗器械：控制呼吸机阀门、手术机器人末端执行器。

6. 深水作业：200米水压下保持稳定吸附力（需定制密封结构）。

七、总结

德国KUHSE GH 95.00 220V DC 5%ED电磁铁凭借其直流稳定控制、高频次操作能力和多重保护机制，成为工业自动化领域的高性价比选择。其技术参数覆盖大多数中负载场景，尺寸设计紧凑且支持定制化调节，广泛应用于电力、物流、医疗等行业。对于需要长期稳定运行且环境适应性强的设备，该型号可显著降低维护成本并提升生产效率。建议根据实际负载、动作频率和环境条件进行选型，必要时联系供应商获取定制化解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
