一、产品介绍

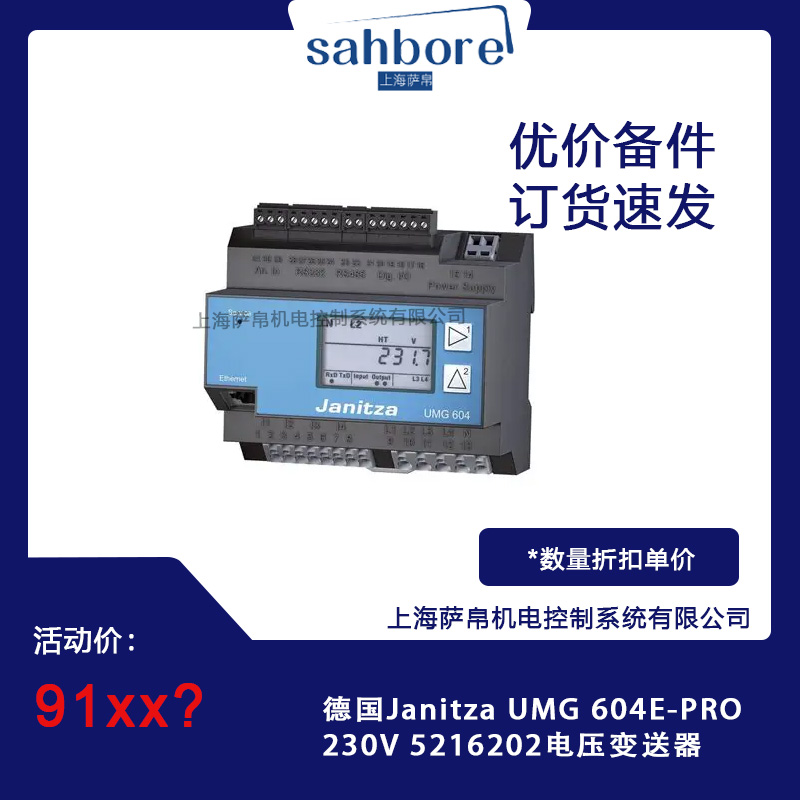

德国Janitza UMG 604E-PRO 230V 5216202是一款高性能的多功能电能质量分析仪，专为工业和商业应用设计。该设备由德国Janitza电子有限公司生产，具备精确的电能质量分析、数据记录、事件捕捉、谐波分析等功能，支持单相和三相系统监测。其核心设计目标是满足工业自动化、能源管理、电力系统监测及商业建筑等领域对电能质量的高精度测量需求。

二、功能特点

1. 高精度测量
   电压精度±0.2%（单相系统0-600Vrms，三相系统0-1000Vrms），电流精度±0.25%（使用5A电流互感器时），功率精度±0.4%，满足工业级测量需求。

2. 谐波分析
   支持1-63次谐波测量（傅里叶分析），兼容相电压、线电压、电流、有功/无功功率分析。

3. 事件记录与瞬态捕捉
   可记录超16,000个采样点，捕捉瞬态事件（>50μs），支持闪变测量（DIN EN 61000-4-15标准）。

4. 数据记录与高速采样
   连续测量率20kHz，200ms周期内记录超2000个测量值，支持长期趋势分析。

5. 通信接口丰富
   以太网接口支持Modbus/TCP、SMTP、DHCP客户端、NTP等协议，内置Web服务器和电子邮件功能；RS232和RS485接口支持Modbus RTU协议。

6. 扩展性与温度测量
   2个数字输入/输出，支持PT100、PT1000、KTY83、KTY84等温度传感器，适应复杂监测需求。

7. 环境适应性
   工作温度范围-10°C至+55°C，防护等级IP20，需安装在防护良好的环境中。

三、选型指南

1. 电压范围匹配
   默认配置为95V至240V AC，若需其他电压范围（如50-110V AC或95-240V DC），需选择对应型号（如UMG604EP 52.16.201）。

2. 电流互感器规格
   根据测量电流选择互感器规格（如5A/6A额定电流，100A过载能力），确保与系统负载匹配。

3. 通信接口需求
   若需Profibus接口，需选择UMG604-EP PRO型号；UMG604E-PRO默认支持Modbus RTU/TCP。

4. 环境适应性
   高温或低温环境需确认设备工作温度范围（-10°C至+55°C），极端场景需定制化解决方案。

四、技术参数

• 额定电压：95V至240V AC（50/60Hz），直流电压135V至340V DC

• 电流范围：5A/6A（额定），100A（过载1秒）

• 精度：电压±0.2%，电流±0.25%，功率±0.4%

• 通信接口：RS232、RS485、以太网

• 工作温度：-10°C至+55°C

• 防护等级：IP20

• 尺寸：宽度2个DIN模块（约35mm×2），高度138mm，深度45mm，重量约1kg

• 安装方式：支持35mm DIN导轨安装，也可通过配件实现墙壁式或瓶顶式安装。

五、产品尺寸

UMG 604E-PRO 230V 5216202尺寸紧凑，宽度为2个DIN模块（约35mm×2），高度138mm，深度45mm，重量约1kg。其设计便于集成至现有控制系统，同时支持35mm DIN导轨安装，适应空间有限的工业环境。

六、应用领域

1. 工业自动化：监测生产线设备电压/电流稳定性，优化能源使用效率。

2. 能源管理：采集建筑或工厂的电能数据，分析能耗峰值，制定节能策略。

3. 电力系统：记录电网瞬态事件（如电压暂降、谐波干扰），辅助故障诊断。

4. 商业建筑：监测照明、空调等系统电能质量，确保设备安全运行。

5. 科研与教育：支持大学和研究机构进行精确液体流量控制实验，适用于基础研究与创新开发。

七、总结

德国Janitza UMG 604E-PRO 230V 5216202是一款高精度、多功能、易集成的电能质量分析仪，适用于工业和商业场景的电能监测与管理。其核心优势在于高精度测量、丰富通信接口及灵活扩展性，能够满足用户对电能质量的严苛要求

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
