一、产品介绍

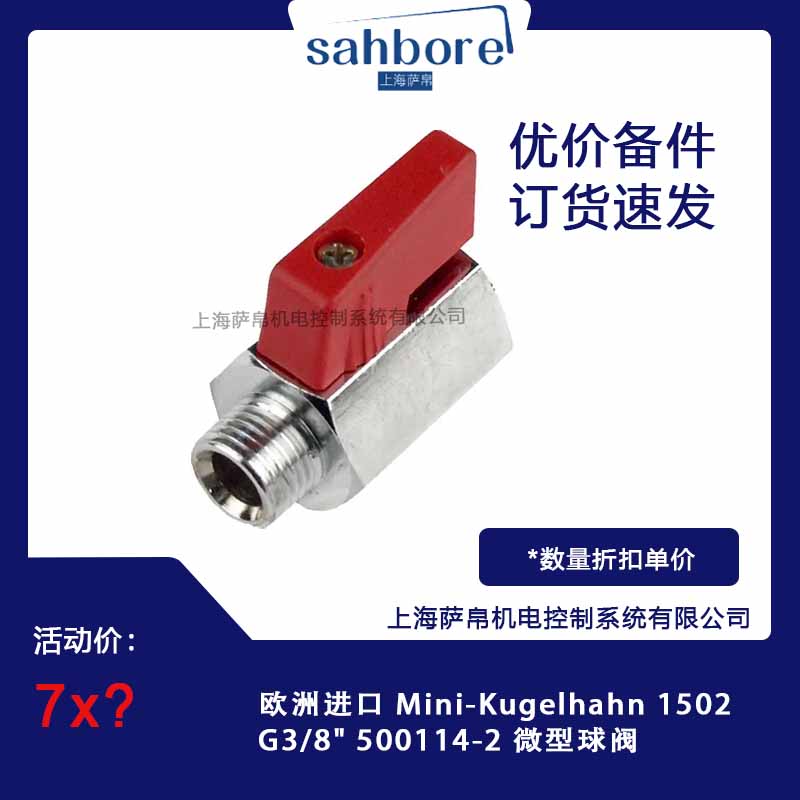

Mini-Kugelhahn 1502 G3/8" 500114-2微型球阀是德国进口的高精度流体控制设备，专为实验室仪器、医疗设备及精密工业系统设计。其核心部件采用316L不锈钢材质（可选PTFE衬里），密封等级达ISO 5208 （零泄漏），适配小流量调节场景。阀门通过旋转球体实现通断控制，支持手柄或电动/气动执行器驱动，具备模块化设计，可快速适配不同驱动方式，并兼容全开/全闭位置反馈功能（LED指示灯显示）。

二、功能特点

1. 高精度密封

• 采用PTFE或金属密封材料，确保零泄漏，适用于水、气体、油类及弱腐蚀性液体。

• 符合API 607防火标准，耐高温、耐腐蚀，长期稳定性强。

2. 模块化与灵活性

• 支持手动、电动、气动驱动方式，接口符合VDI/VDE 3845标准。

• 全开/全闭位置反馈功能（LED指示灯），便于远程监控。

3. 紧凑耐用

• 通径3/8英寸（DN9mm），总长度≤50mm，适配空间受限场景。

• 启闭寿命≥50,000次循环，旋转扭矩≤1.5N·m，操作轻便。

4. 环境适应性

• 工作温度范围：-20℃~150℃（PTFE密封）/-50℃~200℃（金属密封）。

• 耐压范围：PN40（40Bar），符合DIN 3356/ISO 7121标准。

三、选型指南

1. 介质类型

• 根据流体特性选择密封材料：PTFE适用于弱腐蚀性介质，金属密封适用于高温高压场景。

• 需EC1935/2004认证时，优先选择食品级材质（如316L不锈钢）。

2. 驱动方式

• 手动驱动：适用于简单启闭控制，成本低。

• 电动/气动驱动：需远程控制或自动化系统时选用，支持全开/全闭信号反馈。

3. 连接方式

• 标准配置为G3/8英寸外螺纹（ISO 228标准），需确认管道接口兼容性。

4. 环境条件

• 温度或洁净室环境需选择耐高温或洁净室包装（ISO Class 5）型号。

四、技术参数

• 通径：3/8英寸（DN9mm）

• 工作压力：PN40（40Bar）

• 工作温度：-20℃~150℃（PTFE密封）；-50℃~200℃（金属密封）

• 流量系数：Cv=0.25

• 密封等级：ISO 5208 （零泄漏）

• 启闭寿命：≥50,000次循环

• 连接方式：G3/8英寸外螺纹（ISO 228）

• 驱动接口：支持手柄或执行器（符合VDI/VDE 3845）

• 认证标准：API 607、DIN 3356、ISO 7121、EN 10204 3.1

五、产品尺寸

• 总长度：≤50mm

• 接口尺寸：G3/8英寸外螺纹（ISO 228标准）

• 重量：设计强调轻量化，适配紧凑安装空间。

六、应用领域

1. 实验室与医疗

• 实验室分析仪器（如色谱仪、流式细胞仪）、医疗设备（灭菌系统、气体分配管路）。

2. 工业自动化

• 半导体冷却液管理、液压微型回路控制、洁净室气体分配。

3. 食品与制药

• 食品级管路（需EC1935/2004认证）、药物输送系统。

4. 能源与环境

• 压缩空气系统、冷凝水处理、蒸汽控制、流体切换。

七、总结

Mini-Kugelhahn 1502 G3/8" 500114-2微型球阀以高精度、零泄漏和模块化设计为核心优势，适用于对空间、精度及卫生要求严苛的场景。其耐高温、耐腐蚀特性及多种驱动方式，使其成为实验室、医疗、半导体及食品行业的理想选择。
