一、产品介绍

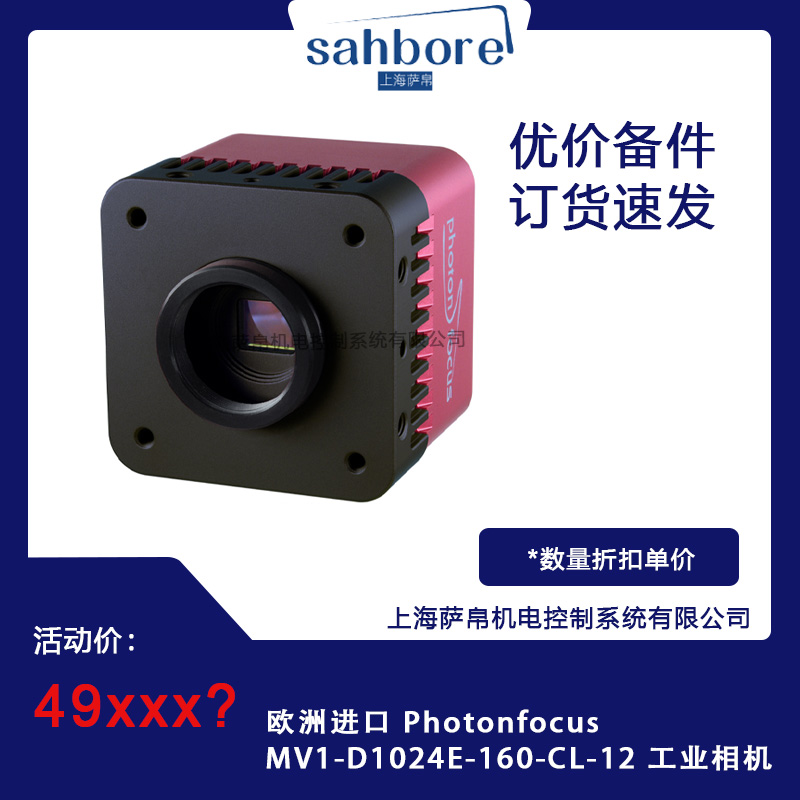

Photonfocus MV1-D1024E-160-CL-12 是瑞士 Photonfocus 公司研发的高性能工业级面阵相机，专为高速、高精度机器视觉应用设计。其核心搭载 1024×1024 像素全局快门 CMOS 传感器（A1024B 型），结合 LinLog® 技术，在动态范围、信噪比及高速成像能力上表现卓越。相机采用 Camera Link Base 接口，支持高带宽数据传输，适配工业自动化、科研成像、运动分析等严苛场景，是高端机器视觉系统的理想选择。

二、功能特点

1. 高动态范围与低噪性能

• LinLog® 技术实现 120dB 动态范围，远超常规 CMOS 相机（约 60dB），可在同一图像中捕捉极亮与极暗区域细节，避免过曝或欠曝。例如，在激光焊接或煤粉爆炸等明暗对比强烈的场景中，可清晰呈现火焰扩散全过程。

• 传感器满阱容量（FWC）达 200ke-，信噪比（SNR）优化至 447:1，低光环境下（如 350DN/(lux·s)@610nm）仍能输出高质量图像。

2. 高速成像能力

• 全分辨率（1024×1024）下帧率达 150fps，通过 ROI（感兴趣区域）功能可进一步提升传输速度。例如，选取 512×512 区域时，帧率可达 588fps，满足高速运动物体的精准捕捉需求。

• 全局快门设计确保所有像素同步曝光，避免高速运动场景中的图像拖影或变形，适用于工业机器人轨迹追踪、体育科学动作分析等场景。

3. 灵活控制与扩展能力

• 支持多达 512 个 ROI 配置，可叠加十字准线、自定义图像校正及 LUT（查找表）功能，适配不同检测需求。

• 提供 超低触发延迟（<1μs）与低触发抖动，支持外部触发（光耦隔离输入/输出）及可编程曝光时间（10μs-0.41s/25ns 步进），适配自动化生产线高速检测。

• 内置温度监测及 SDK 开发接口，可实时读取相机信息并集成至第三方软件（如 Halcon、LabVIEW、OpenCV）。

4. 耐用性与环境适应性

• 金属外壳抗振动、抗电磁干扰，工作温度范围 0°C 至 +50°C（可选工业级宽温版本），适配高温、高粉尘等严苛环境。

• 供电需求 12V DC（典型功耗 <5W），支持 C 型或 CS 型镜头接口，可通过支架/导轨固定，安装便捷。

三、选型指南

1. 分辨率与帧率需求

• 全分辨率（1024×1024）适用于需要高精度成像的场景（如半导体晶圆检测）；若需更高帧率，可缩小 ROI 区域（如 256×256 区域下帧率可达 2350fps）。

2. 动态范围要求

• LinLog 模式（120dB）适用于明暗对比强烈的场景（如焊接焊孔监测）；线性模式（60dB）适用于光照均匀的环境（如食品包装生产线质量监控）。

3. 接口与兼容性

• Camera Link Base 接口需搭配兼容采集卡（如 National Instruments 或 Silicon Software 系列），确保数据传输稳定性；若需简化集成，可考虑 OEM 模块版本（不含接口板）。

4. 环境适应性

• 高温或粉尘环境建议选择工业级宽温版本，并加装散热装置或旋风分离器；强电磁干扰场景（如变频器附近）需验证电磁兼容性。

四、技术参数

• 传感器类型：全局快门 CMOS（A1024B 型）

• 有效像素：1024×1024（1:1 方形分辨率）

• 像素尺寸：10.6μm×10.6μm

• 动态范围：线性模式 60dB / LinLog 模式 120dB

• 帧率：全分辨率 150fps（最高 160fps）

• 接口：Camera Link Base（双数据通道，像素时钟 80MHz）

• 光谱响应：400nm-900nm（黑白）

• 灵敏度：350DN/(lux·s)@610nm

• 工作温度：0°C 至 +50°C（工业级宽温可选）

• 尺寸与重量：55mm×55mm×40mm / 约 210g

五、产品尺寸

• 外形尺寸：55mm（长）×55mm（宽）×40mm（高）

• 重量：约 210g

• 镜头接口：C 型（可选 CS 型）

• 安装方式：支持水平安装于控制盘，预留散热空间；电气连接采用 M20 电缆接头，接地电阻 ≤4Ω。

六、应用领域

1. 工业自动化

• 生产线分拣、PCB 检测、机器人视觉引导、装配验证。例如，在电子制造 SMT 贴片检测中，可精准识别微小元件位置及焊接缺陷。

2. 科研成像

• 高速显微成像、材料研究、激光三角测量。例如，捕捉材料断裂瞬间的微观变形过程。

3. 运动分析

• 体育科学动作追踪、工业机器人轨迹分析。例如，分析运动员投掷动作的力学参数。

4. 交通安防

• 车牌识别、高速运动物体追踪。例如，在智能交通系统中实时监测车辆速度与行为。

5. 半导体检测

• 晶圆缺陷检测、精密元件尺寸测量。例如，检测芯片表面微米级划痕或污染。

七、总结

Photonfocus MV1-D1024E-160-CL-12 凭借 120dB 动态范围、150fps 全分辨率帧率及全局快门设计，成为工业视觉系统与精密检测场景的优选方案。其 LinLog 技术、多 ROI 配置及强环境适应性，尤其适用于对图像质量、同步精度及长期稳定性要求严苛的自动化生产线、科研实验室等场景。用户选型时需综合考量分辨率、帧率、动态范围及接口兼容性，以确保与现有系统无缝集成。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
