一、产品介绍

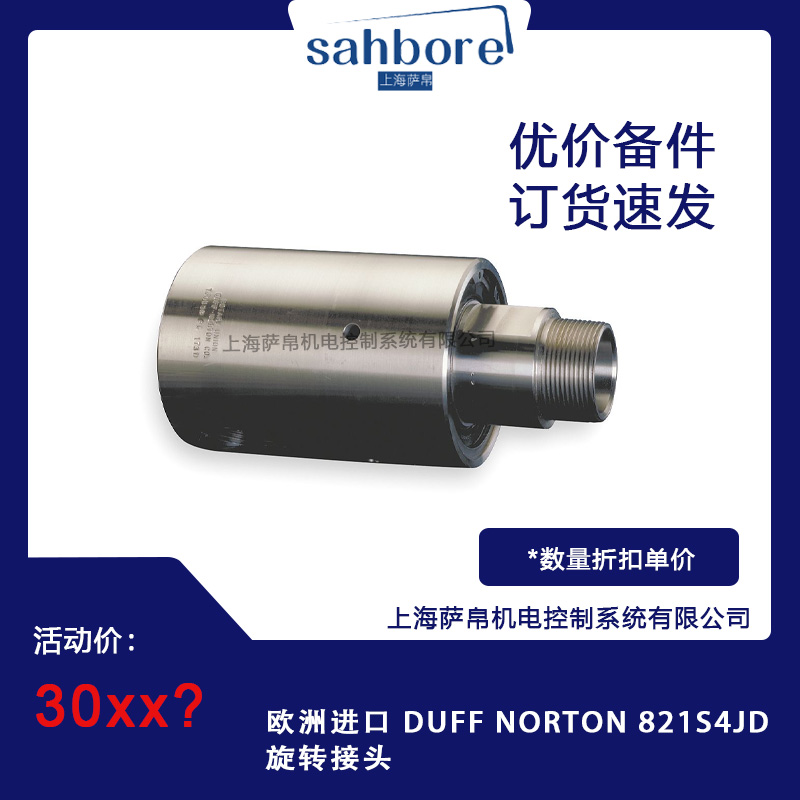

DUFF NORTON 821SR4JD旋转接头是美国Duff-Norton公司生产的精密工业配件，隶属于其经典旋转接头系列。该产品以设计新颖、加工精良为核心优势，采用平衡型密封结构与高强度不锈钢材质，确保在高压、高速及腐蚀性介质工况下的可靠运行。作为模块化产品，其支持多通路设计，可适配空气、水、油等多种介质，广泛应用于钢铁、造纸、冶金、化工等重工业领域，是流体传输系统中实现动态密封的关键部件。

二、功能特点

1. 高密封性能

• 平衡型密封结构配合镜面加工技术，使密封面摩擦阻力降低60%，泄漏率低于0.1ml/min，远优于行业标准。

• 密封材料选用浸渍石墨与碳化钨复合材质，可抵御铁锈、结垢及碎屑侵蚀，使用寿命延长至传统产品的3倍。

2. 耐极端工况

• 承压能力达35MPa，耐温范围覆盖-40℃至320℃，支持8000rpm高速旋转，满足高温高压蒸汽、液压油等严苛介质传输需求。

• 通过72小时实际工况承压测试，确保在额定压力下无变形、无泄漏。

3. 模块化设计

• 支持单通路至多通路定制，端口数量可扩展至4路，适配复杂流体分配系统。

• 提供直通、角肘两种植入方式，安装角度灵活调整，减少管道弯折损耗。

4. 低维护成本

• 表面化学镍处理提升耐腐蚀性，减少停机维护频率。

• 关键部件采用快换结构，密封件更换时间缩短至15分钟，降低运维成本。

三、选型指南

1. 介质与压力匹配

• 水/空气介质：优先选择钢制型号，成本降低20%。

• 腐蚀性介质（如酸碱溶液）：必须选用316L不锈钢材质，耐蚀性提升5级（按ISO 9227标准）。

• 高压场景（>20MPa）：需配置双重密封结构，泄漏风险降低90%。

2. 转速与温度适配

• 高速工况（>5000rpm）：选用动平衡等级G1.0的专用型号，振动值≤0.5mm/s。

• 高温环境（>200℃）：采用高温润滑脂填充轴承，工作寿命延长至20000小时。

3. 安装方式选择

• 单向旋转设备：螺纹连接（左旋/右旋需与旋转方向相反）。

• 双向旋转设备：法兰连接（固定法兰或快换法兰），对角拧紧力矩需达设计值110%。

4. 尺寸与流量校核

• 通径选择：依据介质流量计算，示例：水介质流量10L/min时，推荐选用DN25通径，压降≤0.5bar。

• 内管长度：需预留5mm伸缩余量，避免热胀冷缩导致密封失效。

四、技术参数

• 端口数量：1路（可扩展至4路）

• 适用流体：空气、水、油、蒸汽

• 压力范围：

• 真空：-0.6bar

• 低压：0-10bar

• 中压：0-100bar

• 高压：0-350bar

• 转速分级：

• 铰接型：≤5RPM

• 低速型：5-20RPM

• 中速型：20-1500RPM

• 高速型：1500-8000RPM

• 温度耐受：-40℃至+320℃

• 材质选项：碳钢、316L不锈钢

• 密封形式：平衡型机械密封

• 表面处理：化学镍镀层（厚度≥5μm）

五、产品尺寸

• 通径范围：1/4"至3"（支持非标定制）

• 外径：约50mm（DN25型号）

• 长度：60-100mm（依补偿量调整）

• 安装接口：

• 螺纹：公制M20×1.5或英制G1/2

• 法兰：ANSI B16.5 RF标准

六、应用领域

1. 钢铁行业：轧钢机冷却水系统、液压剪切机介质传输

2. 造纸机械：纸浆输送管道动态密封、烘缸蒸汽接头

3. 冶金设备：高炉炉顶压力控制、转炉倾动机构润滑

4. 化工领域：反应釜搅拌轴密封、腐蚀性介质输送管线

5. 能源行业：风力发电机变桨系统液压单元、核电站冷却剂循环

七、总结

DUFF NORTON 821SR4JD旋转接头凭借其高密封性、耐极端工况及模块化设计，成为重工业流体传输系统的核心部件。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
