一、产品介绍

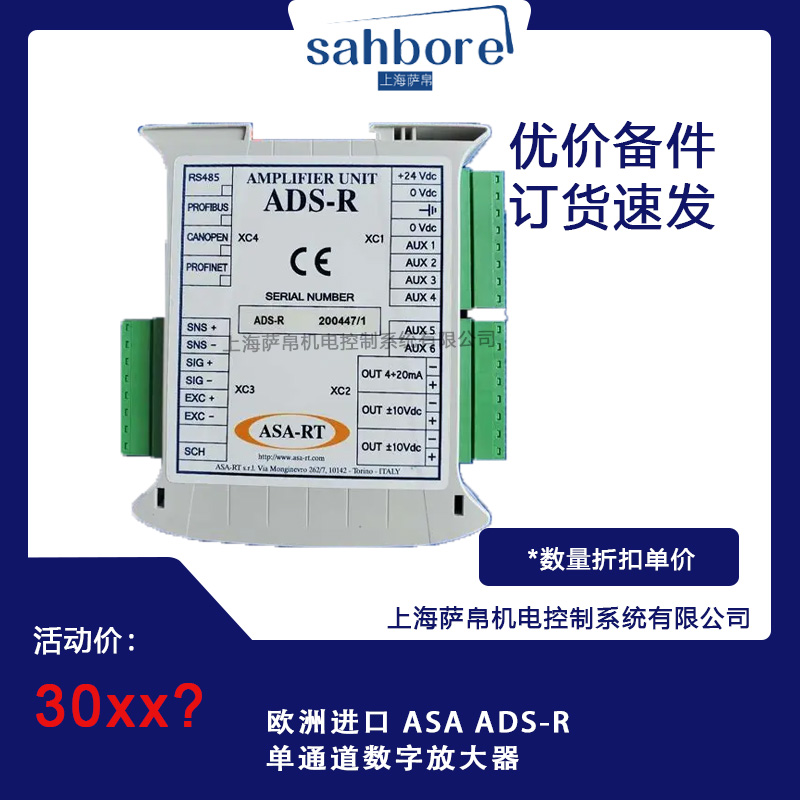

ASA ADS-R是欧洲进口的高精度单通道数字放大器，专为应变计电桥设计，采用24位ADC转换器与可编程增益技术，实现信号的高精度采集与放大。其核心功能包括信号归零校准、增益调整、多模式滤波及多接口通信，适用于工业自动化、机械制造、航空航天等领域的精密测量与过程控制。

二、功能特点

1. 高精度测量
   24位ADC转换器确保信号采集的线性度达0.05% F.S.，热漂移仅0.001% F.S./°C，满足微小信号检测需求。

2. 可编程增益
   增益范围1-10000倍，用户可通过前面板按键或软件灵活调整，适配不同量程的传感器信号。

3. 多模拟输出
   提供2个±10 VDC电压输出（负载阻抗>2 kΩ）和1个4-20 mA电流输出（负载阻抗<150 Ω），兼容多种监控单元。

4. 智能滤波与隔离
   内置可编程数字滤波器（低通/带通/抗混叠），输入/输出/电源三端隔离（2500V AC），抗干扰能力强。

5. 灵活通信接口
   支持RS485（Modbus RTU）、CANopen DS404、Profibus DPv1、Profinet I/O等协议，便于与现场总线系统集成。

6. 操作便捷性
   标准模式下通过三键界面实现信号归零与增益调整；高级模式下支持键盘编程所有参数（如零点、增益、滤波带宽）。

三、选型指南

1. 信号类型匹配
   根据传感器输出选择电压（±10V）、电流（4-20mA）或桥式输入版本。

2. 增益需求
   微小信号检测（如应变片）需选高增益型号（如10000倍）；常规压力/力测量可选低增益型号。

3. 供电方式
   标准供电为24V DC，可选冗余电源输入以提高系统可靠性。

4. 安装与扩展
   标准型号支持23mm DIN导轨安装；需扩展接口（如Profinet）时选择带扩展卡型号（35mm导轨）。

5. 环境适应性
   高温或腐蚀性环境需确认护套材质（如316不锈钢）及绝缘层耐温性能（-40℃~+85℃工作温度，IP65防护）。

6. 认证要求
   危险区域（如化工、油气）需选配ATEX或IECEx防爆认证型号。

四、技术参数

• 输入阻抗：电压输入>1MΩ，电流输入250Ω

• 非线性度：<±0.01% F.S.

• 零点漂移：<0.5μV/℃

• 共模抑制：>120dB@50/60Hz

• 更新速率：10Hz/100Hz/1kHz可调

• 电源要求：18-36V DC，典型功耗3W

• 显示功能：5位数字显示测量值（-9999至+9999）

五、产品尺寸

• 外壳尺寸：22.5mm（宽）×100mm（高）×115mm（深）

• 安装间距：相邻设备间隔≥10mm（散热考虑）

• 接线端子：可插拔螺丝端子（线径0.2-2.5mm²）

• 重量：约280g

六、应用领域

1. 工业自动化
   用于PLC信号调理、机器人力觉反馈、生产线称重与力测量。

2. 测试测量
   应变片信号放大、振动传感器接口、材料测试系统。

3. 过程控制
   压力变送器信号处理、流量计接口、电力设备负载监测。

4. 能源监测
   光伏电流检测、风电齿轮箱振动监测。

5. 科研设备
   生物电信号放大、航空航天结构强度测试。

七、总结

ASA ADS-R凭借其24位高精度ADC、可编程增益、多接口通信及强环境适应性，成为工业精密测量的理想选择。其模块化设计支持快速部署，适用于从实验室研发到极端工业场景的广泛需求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
