一、产品介绍

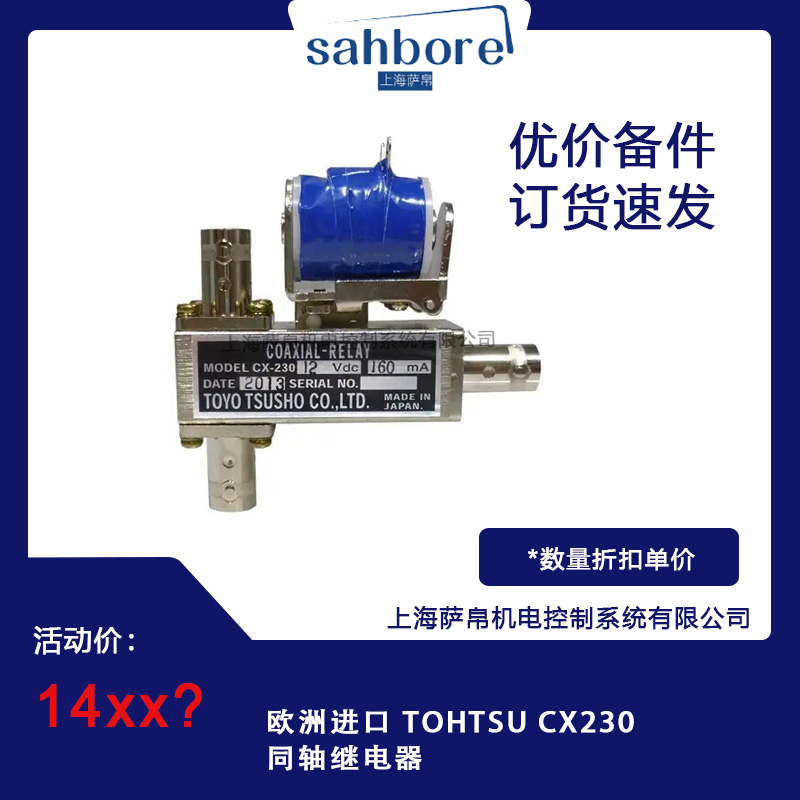

TOHTSU CX230系列同轴继电器是由日本TOHTSU公司（东渡）生产的高性能高频信号切换设备，专为射频（RF）和微波应用设计。该系列包含24V DC和12V DC两种电压版本，支持高频信号（≥1GHz）的低损耗传输，广泛应用于通信系统、广播电视、测试测量及工业自动化等领域。其核心功能是通过电磁控制实现高频信号的稳定切换，配备3个BNC连接器，优化信号传输路径，降低反射损耗，确保信号保真度。

二、功能特点

1. 高频性能优异
   支持1GHz以上高频信号切换，插入损耗低，隔离度高，反射损耗良好，确保信号传输稳定性。

2. 接口稳定可靠
   3个BNC连接器间距12.7mm，便于插拔操作，适应高频信号传输需求，减少信号衰减。

3. 快速响应时间
   切换时间典型值为20ms（拉入）和15ms（退出），满足高频场景下的快速切换需求。

4. 耐用性强
   预期寿命≥1,000,000次操作，触点系统采用银合金材质，抗磨损能力强，适合频繁操作。

5. 环境适应性广
   工作温度范围-25°C至+50°C（存储-40°C至85°C），最大温升20°C，符合EN60068-2-27/EN60068-2-6振动、冲击标准。

6. 防护等级灵活
   标准IP20防护等级，可选密封外壳提升至IP65，适用于户外或潮湿场景（如化工厂、油气管道）。

三、选型指南

1. 电压版本选择
   根据电源环境选择24V DC（标准型）或12V DC（可选型），确保继电器吸合电压（10-14V DC）和压降电压（<3V DC）匹配实际需求。

2. 触点形式匹配
   根据信号切换需求选择SPDT（单刀双掷）或DPDT（双刀双掷）配置，支持多通道信号切换。

3. 频率范围确认
   确保继电器支持的频率范围（≥1GHz）与实际应用场景一致，避免信号失真。

4. 环境条件考量
   高温、高湿或腐蚀性环境需选配IP65防护等级；振动、冲击场景需确认符合EN60068标准。

5. 安装空间优化
   垂直安装触点表面以避免粉尘污染；相邻安装时预留≥5mm间隙防止热量累积。

四、技术参数

• 额定电压：24V DC（可选12V DC版本）

• 吸合电压：10-14V DC（标称12V DC）

• 压降电压：<3V DC

• 线圈电阻：75±10%Ω（20°C）

• 切换时间：拉入20ms，退出15ms

• 触点形式：SPDT（单刀双掷）

• 切换电流：139mA

• 触点负载：100Ω

• 线圈功率：2W

• 工作温度：-25°C至+50°C

• 存储温度：-40°C至85°C

• 防护等级：IP20（可选IP65）

• 尺寸：58mm×53mm×54mm

• 重量：约230克

五、产品尺寸

• 外形尺寸：58mm（长）×53mm（宽）×54mm（高）

• 连接器间距：12.7mm（便于插拔操作）

• 安装方式：支持垂直安装，触点表面朝上以减少粉尘污染；相邻安装时需预留≥5mm间隙以防止热量累积。

六、应用领域

1. 通信系统
   用于无线通信基站、卫星通信、家庭无线网络等场景，实现射频信号的切换和控制。

2. 广播系统
   在广播电台、电视台等设备中，用于音频和视频信号的切换和分配。

3. 测试测量
   作为射频测试仪器、网络分析仪的核心切换元件，支持高频信号测量与分析。

4. 工业自动化
   在自动化生产线、机器人控制、半导体制造等场景中，实现高频信号的精确控制，提升生产效率与精度。

5. 恶劣环境场景
   高温、高湿、粉尘及腐蚀性环境（如钢铁厂、化工厂）中，防爆型号满足危险场景需求。

七、总结

TOHTSU CX230同轴继电器凭借其高频性能优异、接口稳定、耐用性强、环境适应性广等特点，成为高频信号切换领域的优选方案。其支持1GHz以上高频信号传输，BNC连接器设计确保信号低损耗传输，适应-25°C至+50°C宽温环境，预期寿命超100万次操作。无论是通信系统、广播电视还是工业自动化场景，CX230均能提供可靠的信号切换解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
