一、产品介绍

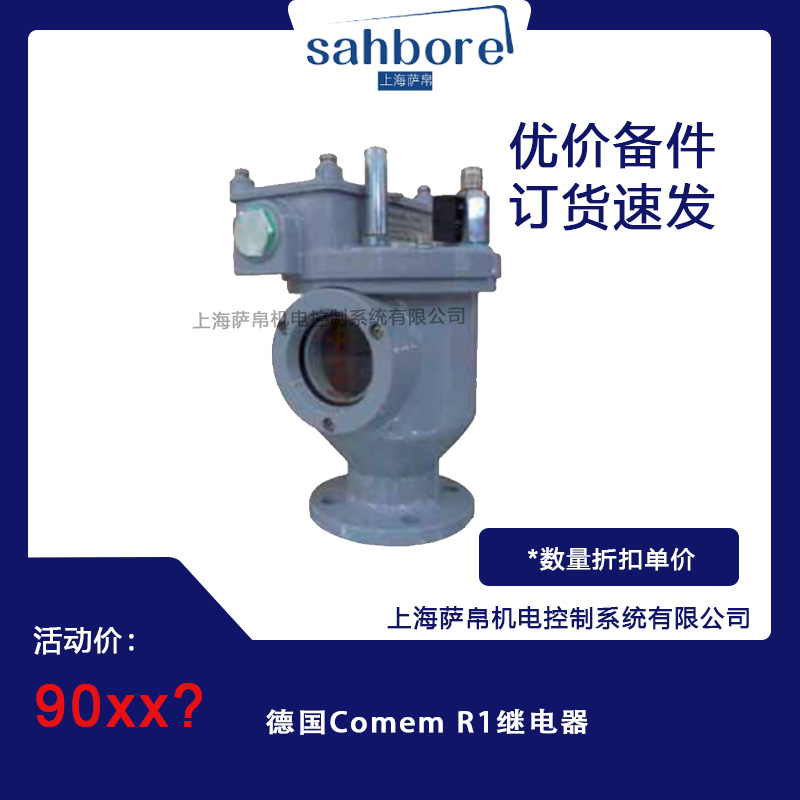

德国Comem R1继电器是意大利Comem公司研发的机电元件产品，专注于变压器安全保护领域。该继电器属于气体继电器（瓦斯继电器）系列，主要用于监测变压器内部故障产生的气体及油流变化，通过机械与电气联动机制实现故障预警与设备隔离。其核心设计符合CENELEC Pr EN50216-2标准，适用于油浸式变压器，能够检测过热、放电等异常工况，防止设备损坏及火灾风险。

二、功能特点

1. 双重保护机制

• 气体报警：当变压器内部产生气体时，气体上升至继电器腔室，油位下降触发顶部浮子，启动报警开关，提示操作人员检查。

• 油流速跳闸：若故障导致油流加速（如内部短路），继电器通过快速油流动管检测流速，当流速超过阈值时启动第二开关，切断变压器电源。

2. 高可靠性设计

• 主体采用耐变压器油、盐雾及紫外线的材料，防护等级达IP65（符合EN60529），适应恶劣环境。

• 关键部件（如浮子、流量阀）经精密校准，确保动作灵敏度与稳定性。

3. 灵活安装与维护

• 支持变压器与油枕间管路安装，倾斜角度可调（2.5°至9°），适应不同工况。

• 配备玻璃观测窗与放油塞，便于气体取样与日常维护。

三、选型指南

1. 根据变压器规格匹配

• 容量与电压等级：继电器型号（如BR25、BR50、BR80）需与变压器容量（MVA）及油量匹配。例如，50MVA以下变压器可选BR25，50-100MVA推荐BR50。

• 跳闸报警气体量：不同型号对应不同气体触发阈值（如25cm³、125cm³），需根据故障检测灵敏度需求选择。

2. 环境适应性

• 温度范围：环境温度-40°C至80°C，油温-40°C至115°C，适用于极寒或高温地区。

• 防护等级：IP65标准满足防尘防水需求，若用于腐蚀性环境（如沿海地区），需选择环氧树脂漆处理型号。

3. 附加功能需求

• 取气装置：若需远程气体分析，可配置独立取气盒（如含12米导气管型号）。

• 自动截流阀：在气体继电器与油枕间加装RDR Mk II型阀门，防止漏油扩散。

四、技术参数

• 电气参数：

• 触点负载：230V AC/DC下最大闭合容量2A，开断容量AC 3A（250V，cosΦ>0.5），DC 0.25A（250V，L/R<40ms）。

• 触点介电强度：电路与地间耐电压2.5kV（1分钟），常开触点间1kV（1分钟）。

• 机械参数：

• 油流速触发阈值：1.0m/s、1.5m/s、2.0m/s可选，响应时间≤0.5秒。

• 报警与跳闸开关寿命：≥1000次操作。

• 环境参数：

• 防护等级：IP65，盐雾试验500小时（EN 60721-3-4），抗振动（2-9Hz振幅3mm，>9Hz加速度10m/s²）。

五、产品尺寸

• 标准型号尺寸：

• 长度：约216mm（含接口）。

• 直径：主体直径约80mm，接口尺寸支持G1/4至G11/2（依型号调整）。

• 安装空间要求：

• 管路倾斜角度：2.5°至9°，上游管路长度为管径的5-10倍，下游管路长度为管径的3倍。

六、应用领域

1. 电力传输与分配

• 用于高压/超高压变电站变压器，监测内部故障，防止设备爆炸或火灾。

2. 工业制造

• 适配电炉变压器、电焊机等特种变压器，保障连续生产安全。

3. 可再生能源

• 在风电、光伏电站的升压变压器中，检测油浸式设备异常，提升能源系统稳定性。

4. 轨道交通

• 铁路牵引变压器中应用，确保列车供电系统可靠运行。

七、总结

Comem R1继电器凭借其双重保护机制、高环境适应性及灵活选型，成为变压器安全领域的核心组件。其技术参数覆盖宽温、防爆、抗振动等严苛需求，适用于电力、工业、新能源等多场景。选型时需重点关注变压器容量、环境条件及附加功能需求，以确保最佳匹配。作为意大利Comem的经典产品，R1继电器以可靠性与耐用性著称，是保障变压器长期稳定运行的优选方案。
