一、产品介绍

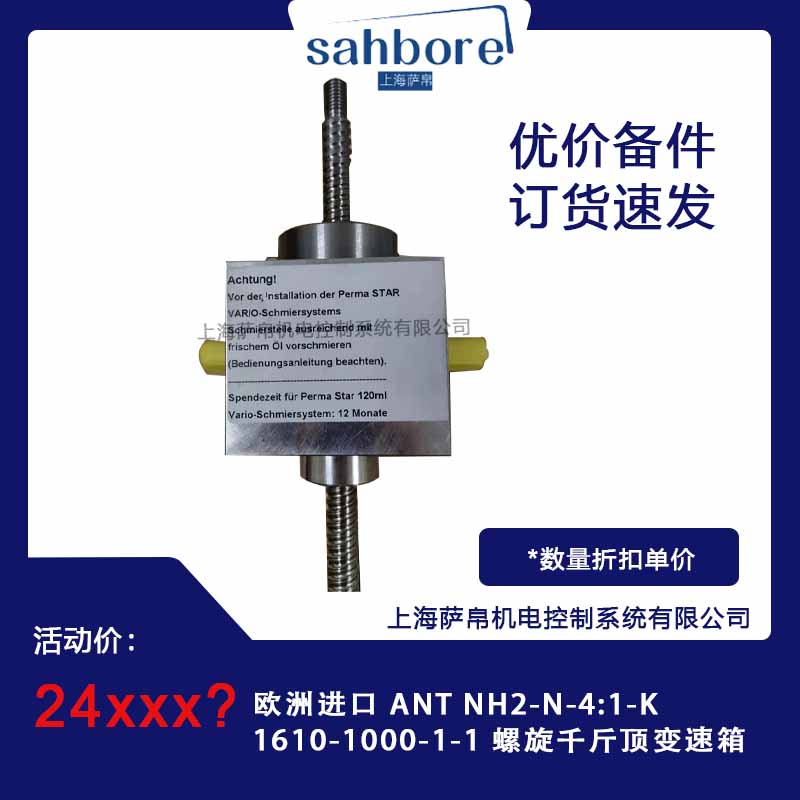

ANT NH2-N-4:1-K1610-1000-1-1螺旋千斤顶变速箱由德国ANT Antriebstechnik公司研发，是一款专为高精度重载场景设计的工业传动设备。其核心功能是通过螺旋传动与减速系统实现重物的精准提升与稳定定位，适用于需要大推力、高定位精度的自动化场景。设备采用模块化设计，支持定制化配置，可适配不同负载与精度需求，广泛应用于工业自动化、建筑施工、医疗设备等领域。

二、功能特点

1. 高精度传动系统：

• 采用4:1标准减速比（可选1:1至100:1），通过蜗轮蜗杆结构实现自锁功能，静态保持力≥额定负载的120%，机械效率≥85%。

• 额定推力1000kg（动态）/1200kg（静态），行程速度10-100mm/s（随电机转速调节），重复定位精度达±0.05mm。

2. 核心部件配置：

• 输入轴为14mm键槽轴，适配伺服/步进电机；输出端采用Tr16×4梯形丝杠或高精度滚珠丝杠（如KGS1610 RH），支持定制化速比与推力组合。

• 滚珠丝杠设计减少摩擦，传动效率达70%-90%，延长使用寿命。

3. 环境适应性：

• IP54防护等级（防尘防溅水），工作温度范围-15℃至+80℃，表面阳极氧化处理的铝合金箱体，终身免维护润滑脂设计。

• 可选食品级防腐涂层，适配化工、电镀等腐蚀性环境；支持ATEX认证，用于潜在爆炸性环境（如油气田）。

4. 安全与模块化设计：

• 内置安全锁定装置防止意外下降，制动电机适配法兰确保操作安全，绝对编码器接口支持闭环控制。

• 一体化精密轴承支撑，输入/输出接口标准化，支持CC-Link通信扩展（需加装AJ65BT模块）。

三、选型指南

1. 负载能力匹配：

• 轻载场景（≤1000kg动态负载）选择NH2-N铝合金系列；重载场景（≥5000kg）选择NH2-S铸铁系列。

2. 精度与速度需求：

• 高精度定位（±0.05mm）优先选用滚珠丝杠（如KGS1610 RH）；重载场景可选梯形丝杠（静载荷达80kN）。

3. 环境适应性：

• 腐蚀性环境选择食品级防腐涂层；防爆场景需确认ATEX认证；高温环境（>80℃）需核实材料耐温上限。

4. 控制方式：

• 闭环控制需加装绝对编码器；远程监控需支持PROFIBUS等通信协议。

四、技术参数

• 减速比：4:1（标准），可选1:1至100:1。

• 推力范围：动态1000kg，静态1200kg。

• 行程速度：10-100mm/s（可调）。

• 定位精度：±0.05mm。

• 防护等级：IP54。

• 工作温度：-15℃至+80℃。

• 接口类型：输入轴14mm键槽，输出端Tr16×4梯形丝杠或KGS1610 RH滚珠丝杠。

五、产品尺寸

• 箱体材质：铝合金（NH2-N系列）或铸铁（NH2-S系列）。

• 结构：紧凑型设计，适配标准工业安装空间，具体尺寸需根据型号确认。

六、应用领域

1. 工业自动化：自动化生产线物料定位、装配线高度调节、重型货物提升机构。

2. 建筑施工：支撑结构升降与调整、建筑自动化照明/水泵管理。

3. 医疗设备：手术台、检查床精密升降，符合HACCP、GMP标准。

4. 能源与矿业：煤矿料仓控制、电力锅炉液位监测、冶金熔融金属液位检测。

5. 特殊场景：船舶甲板升降系统、太阳能跟踪装置（光伏板角度调整）、矿山开采设备。

七、总结

ANT NH2-N-4:1-K1610-1000-1-1螺旋千斤顶变速箱以高精度、强环境适应性及模块化设计为核心优势，适用于需要精确控制与重载能力的工业场景。选型时需重点关注负载能力、行程范围、环境适应性及控制方式，以确保设备性能与工艺需求匹配。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
