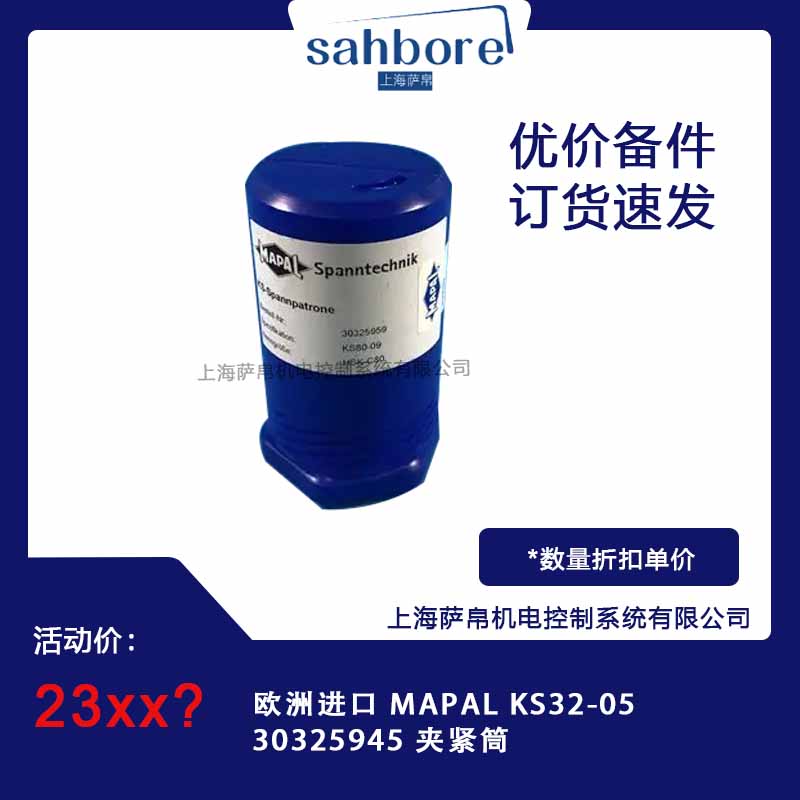

MAPAL KS32-05 30325945 夹紧筒是德国MAPAL集团推出的高精度液压夹紧装置，专为数控机床、自动化生产线及精密加工领域设计。其核心功能是通过液压膨胀技术实现刀具或工件的快速、稳定夹持，支持HSK-A/C、Capto等标准刀柄接口，适配多种加工场景。该产品以高刚性、高重复定位精度及模块化设计著称，广泛应用于航空航天、汽车制造、模具加工等高端制造业。
高精度夹持
液压膨胀技术实现360°径向均匀施压，刀具径向跳动控制在≤3μm，部分型号可达1μm，确保加工表面质量。
重复定位精度轴向≤1μm、径向≤3μm，满足高精度加工需求。
高刚性结构
主体采用42CrMo4合金钢，表面氮化处理（硬度1200HV），耐磨寿命超50万次。
优化结构设计提升抗弯矩能力，适应高切削力场景，减少振动。
模块化设计
支持多接口扩展（如HSK-A63/C63、Capto C6等），适配不同机床主轴。
提供标准型、高压型（夹紧力达20kN）、MQL版本（适配微量润滑技术）等衍生型号。
智能化功能
压力可视窗实时显示夹紧状态（红/绿指示），避免操作失误。
可选配RFID接口，支持刀具识别与数据追溯，适配工业4.0需求。
环境适应性
IP69K防护等级，耐受高压冷却液冲击，适应恶劣工况。
工作温度范围-20℃至+120℃，满足极端环境需求。
接口匹配
确认机床主轴接口类型（如HSK-A/C、Capto等），选择对应型号。
需转接时，优先选择MAPAL官方转接头以确保兼容性。
夹持范围
根据刀具或工件直径选择夹持范围（如Φ32mm±0.8mm可调）。
特殊尺寸需求可定制化设计。
性能需求
重载切削场景选择高压型（夹紧力≥15kN）。
环保需求选择MQL版本，减少切削液使用。
扩展功能
自动化生产线建议选配RFID接口，实现数据追溯。
高精度加工场景优先选择带压力传感器的型号，实时监测夹紧状态。
刀柄接口：HSK-A/C（可选Capto C6、BT40等）
夹持范围：Φ32mm（±0.8mm可调）
最大转速：10,000rpm（G2.5动平衡等级）
最大夹紧力：15kN（标准型）/20kN（高压型）
液压压力：150bar（扭矩传递450Nm）
工作温度：-20℃至+120℃
防护等级：IP69K
重量：约2.5kg（标准型）
液压接口：M8×1快接螺纹
总长度：150mm（标准型）
最大直径：Φ60mm
安装法兰直径：适配机床主轴接口尺寸
中心孔直径：支持油雾输送（适配HSK系统标准）
航空航天
发动机叶片、涡轮盘等高精度零件的铣削、钻孔加工。
汽车制造
变速箱阀体高精度铰孔、缸体主轴承孔精镗（IT6级公差）。
模具加工
复杂曲面模具的电火花加工（EDM）或高速铣削，减少装夹误差。
能源装备
核电主泵壳体深孔加工、燃气轮机燃烧室定位孔群钻削。
医疗领域
人工关节植入物钴铬合金精密镗削。
MAPAL KS32-05 30325945 夹紧筒以高精度、高刚性、智能化为核心优势，通过液压膨胀技术实现超精密夹持，满足航空航天、汽车制造等高端领域的严苛需求。其模块化设计支持多接口、多刀位扩展，适配复杂加工场景。选型时需重点关注加工精度、接口类型及工件尺寸，以确保最佳性能。该产品凭借德国工艺与技术创新，成为精密加工领域的标杆解决方案。
