一、产品介绍

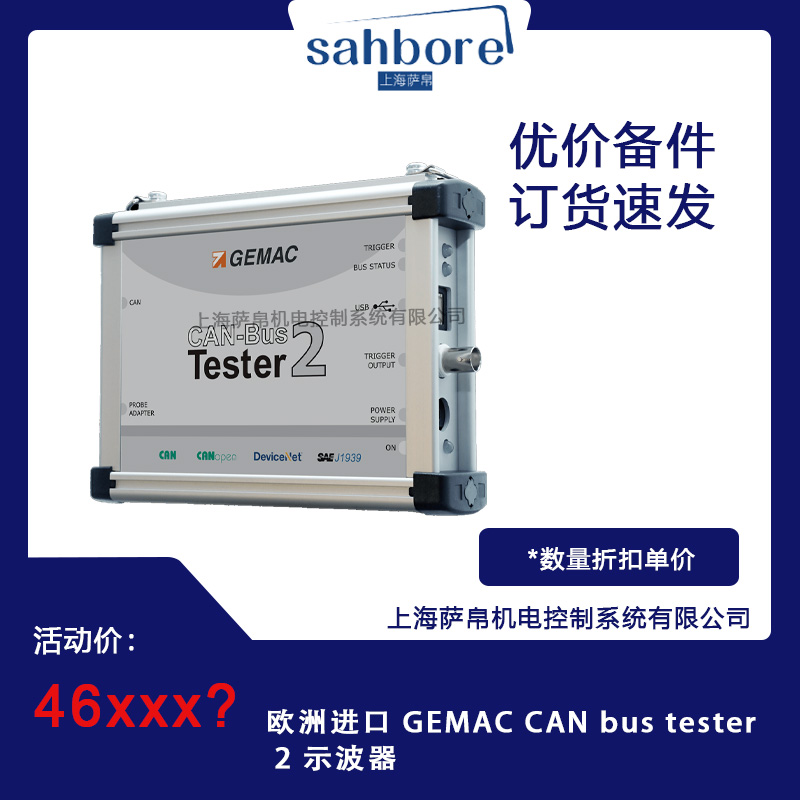

GEMAC CAN bus tester 2示波器是德国GEMAC公司推出的一款专业现场总线诊断工具，专为CAN总线系统开发、调试及维护设计。该设备以工业级硬件为基础，集成高精度信号采集与协议分析功能，支持从接线测试到长期监测的全流程总线诊断，广泛应用于汽车电子、工业自动化、轨道交通等领域。

二、功能特点

1. 高精度信号采集：

• 采样率高达100MSa/s，配合12位ADC分辨率，可精确捕获CAN总线差分信号的上升沿、下降沿及谐波成分，避免因采样不足导致的信号失真。

• 带宽覆盖0-100MHz，满足CAN FD等高速总线协议的测试需求，避免因带宽不足导致的幅度衰减。

2. 全协议支持：

• 支持CAN 2.0A/B、CAN FD（需专业版）、J1939、ISO 15765等协议，内置协议解码引擎，可将二进制报文转换为可读格式，支持扩展帧、远程帧等特殊帧类型分析。

3. 全流程诊断能力：

• 接线测试：通过物理层参数测量（如终端电阻、信号电平）快速定位接线错误。

• 协议分析：实时捕获并解析总线报文，识别错误帧、超载帧等异常数据。

• 长期监测：具备数据记录功能，可连续监测总线信号衰减、抖动等潜在问题，支持触发输出模式，可针对特定节点进行深度示波器级分析。

4. 智能集成与用户友好设计：

• 支持基于CAN ID、数据域、错误标志等条件的触发输出，精准定位特定报文或异常事件。

• 软件支持数据管理、测试记录导出、自动评估（如临界质量水平、无干扰电压范围）及报表生成。

5. 模块化与扩展性：

• 采用镀镍锌压铸外壳，支持8通道CAN/CAN FD接口扩展，兼容LIN总线、以太网通信模块及多协议测试（如DeviceNet、CANopen、SAE J1939）。

• 可选配ISPA90编程适配器，实现传感器参数在线调整。

三、选型指南

1. 根据应用场景选择配置：

• 实验室研发、生产线静态测试：可选择基础版，配置4通道CAN接口、1GB存储空间、基础协议解码功能，性价比高，满足标准CAN总线测试需求。

• 复杂系统调试、长期监测：可选择专业版，配置8通道CAN/CAN FD接口、4GB存储空间、高级触发与解码功能，支持多总线协同分析，具备数据导出与报表生成功能。

2. 根据扩展需求选择配件：

• 如需测试LIN总线或以太网通信，可选配相应扩展模块。

• 如需在线调整传感器参数，可选配ISPA90编程适配器。

四、技术参数

• 采样率：100MSa/s

• ADC分辨率：12位

• 带宽：100MHz

• 存储空间：1GB/4GB内置存储，支持USB 3.0数据导出

• 显示屏：分辨率1024×768，可实时显示波形、协议解码及总线状态

• 接口：支持EIP和PN接口，内置开关

• 电源输入：9-36V DC，功耗<15W

• 工作温度范围：-40℃至+85℃

• 防护等级：IP65，可耐受振动冲击及酸碱盐、油类环境腐蚀

五、产品尺寸

• 尺寸：170mm×134mm×40mm

• 重量：0.6kg

• 连接器：12芯连接器

六、应用领域

1. 汽车电子：

• 用于ECU开发阶段的总线通信验证，诊断DTC（故障码）触发条件，优化报文调度策略。

• 在新能源汽车电池管理系统（BMS）测试中，实时监测CAN总线报文周期与数据一致性。

2. 工业自动化：

• 支持DeviceNet、CANopen等工业协议测试，定位总线负载过高、节点掉线等问题。

• 在机器人控制器调试中，分析多轴伺服驱动器报文时序，优化运动控制精度。

3. 轨道交通：

• 用于列车通信网络（TCN）测试，验证MVB总线与CAN总线的互操作性。

• 在高铁车门控制系统测试中，监测CAN总线信号质量，确保安全关键指令可靠传输。

4. 特殊环境：

• 满足DO-160G环境标准，用于机载总线系统余度设计与故障注入测试。

• 适用于防爆区域（如矿井、油气田）、高温高湿（如钢铁厂、造纸厂）及高盐雾环境（如沿海工厂）。

七、总结

GEMAC CAN bus tester 2示波器凭借其高精度信号采集、全协议支持及工业级环境适应性，成为CAN总线测试领域的标杆产品。其模块化设计允许用户根据需求灵活配置功能，从基础研发到复杂系统维护均可覆盖。对于追求高效、可靠总线诊断的工程师而言，该设备是缩短开发周期、降低维护成本的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
