一、产品介绍

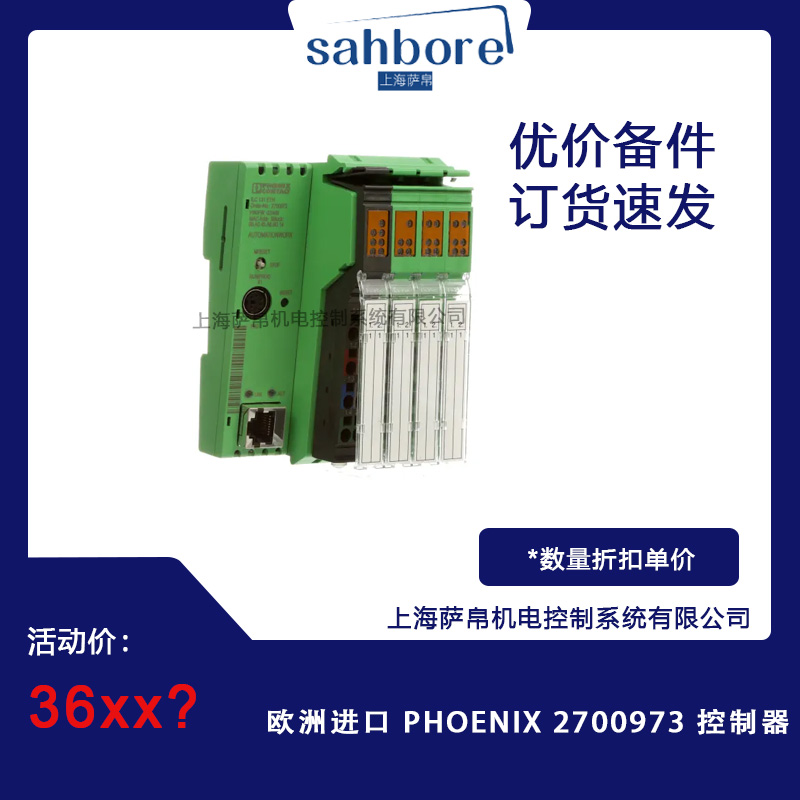

PHOENIX 2700973控制器，即ILC 131 ETH控制器，是菲尼克斯电气公司推出的一款模块式小型控制器，专为工业自动化领域的Inline I/O系统设计。作为Easy Automation的核心组件，该控制器支持多种通信协议和编程标准，能够满足不同工业场景下的控制需求。

二、功能特点

1. 多协议通信能力：

• 支持PROFINET和Modbus/TCP等基于以太网的传输协议，便于与各种工业设备和系统进行集成。

• 内置FTP和HTML5 Web服务器，支持http、https、FTP、SNTP、SNMP、SMTP、SQL、MySQL、DCP等多种协议，实现远程监控和数据交互。

2. 灵活的编程选项：

• 可使用PC Worx Express或PC Worx（IEC 61131-3）进行编程，支持多种编程语言，满足不同用户的编程习惯和需求。

3. 强大的存储和扩展能力：

• 程序存储器和大功率存储器均为192 kB，满足复杂控制任务的需求。

• 支持可选的SD卡扩展，最大可达2 GB，用于存储参数和程序，方便用户进行数据备份和恢复。

4. 丰富的现场总线功能：

• 作为INTERBUS主站，可管理多达2048个I/O点，实现大规模的数据采集和控制。

• 支持Modbus/TCP客户端功能，过程数据量最大可达8192位，可连接多达63个设备。

5. 实时时钟和诊断功能：

• 内置实时时钟，支持时间相关的控制任务。

• 提供诊断工具DIAG+，方便用户进行故障排查和系统维护。

三、选型指南

1. 根据通信需求选择：

• 如果需要与支持PROFINET或Modbus/TCP协议的设备进行通信，ILC 131 ETH控制器是理想的选择。

• 如果需要与其他类型的工业网络进行集成，可以考虑选择支持更多协议的控制器型号。

2. 根据控制任务复杂度选择：

• 对于简单的控制任务，ILC 131 ETH控制器的192 kB程序存储器和大功率存储器已足够使用。

• 对于复杂的控制任务，可以考虑选择存储器容量更大的控制器型号，或者通过SD卡进行扩展。

3. 根据I/O点数需求选择：

• ILC 131 ETH控制器作为INTERBUS主站，可管理多达2048个I/O点，满足大多数工业场景的需求。

• 如果需要更多的I/O点数，可以考虑选择支持更多I/O模块的控制器型号或者扩展I/O系统。

四、技术参数

• 处理器速度：未具体提及，但支持复杂的控制任务和多种通信协议。

• 电源电流：4A（典型值，具体可能因应用场景而异）。

• 电源电压：24V DC（允许范围-15%至+20%，符合EN 61131-2标准）。

• 程序存储器：192 kB。

• 数据存储器：192 kB。

• 保留数据存储器：8 kB（NVRAM）。

• 控制任务数量：8。

• 实时时钟：集成。

• 通信接口：以太网10Base-T/100Base-TX（RJ45母头连接器），INTERBUS本地总线（主站），参数化/操作/诊断接口（6位MINI DIN插座）。

五、产品尺寸

• 宽度：80 mm

• 高度：119.8 mm

• 深度：71.5 mm

六、应用领域

1. 工业自动化：

• 用于控制生产过程中的机器设备、生产线等，实现自动化生产和监控。

2. 能源管理：

• 在能源系统中，对电力、水力等进行监控和管理，提高能源利用效率。

3. 楼宇自动化：

• 控制建筑物的照明、空调、门禁等系统，实现智能建筑管理。

4. 交通运输：

• 应用在轨道交通、汽车等领域的控制系统中，提高交通运输的安全性和效率。

5. 过程控制：

• 用于化工、制药等行业的过程控制，确保生产过程的稳定性和产品质量。

6. 机器人技术：

• 控制机器人的动作和操作，实现机器人的自动化和智能化。

七、总结

PHOENIX 2700973控制器（ILC 131 ETH）是一款功能强大、灵活多变的模块式小型控制器，适用于多种工业自动化场景。其多协议通信能力、灵活的编程选项、强大的存储和扩展能力以及丰富的现场总线功能，使得该控制器能够满足不同用户的控制需求。同时，其紧凑的尺寸和广泛的应用领域也使得该控制器成为工业自动化领域的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
