一、产品介绍

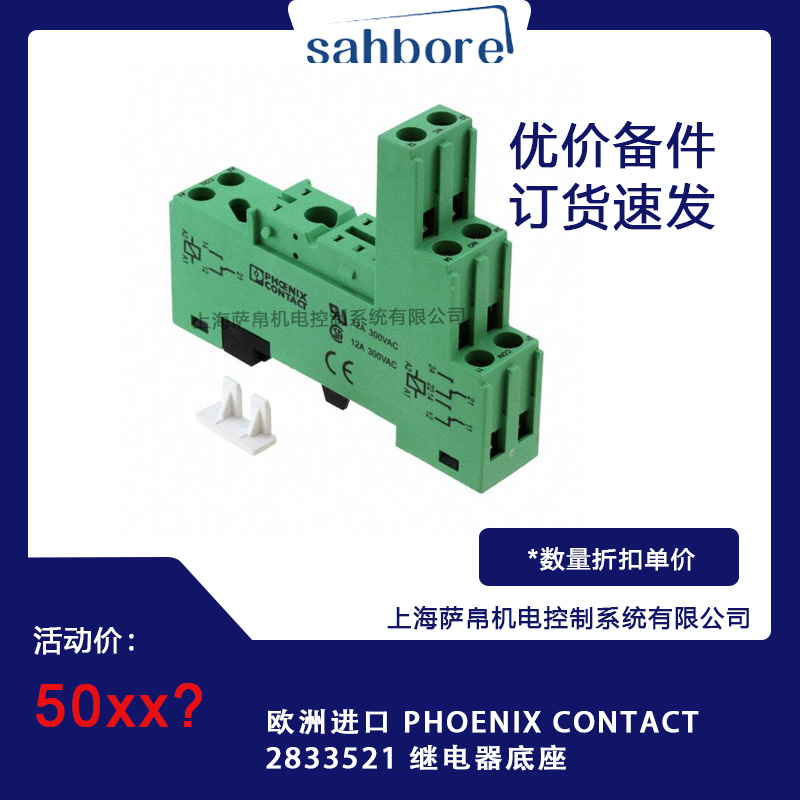

PHOENIX CONTACT 2833521继电器底座是一款专为安装微型功率型继电器或1PDT/2PDT微型电磁式继电器，以及具有相同结构的固态继电器而设计的电气元件。该产品采用1/3层设计，螺钉接线方式，支持DIN导轨安装，并可安装输入/干扰抑制模块，为工业自动化领域的继电器安装提供了稳定可靠的解决方案。

二、功能特点

1. 高兼容性：支持多种类型的继电器安装，包括微型功率型继电器、1PDT/2PDT微型电磁式继电器以及固态继电器，满足不同应用场景的需求。

2. 螺钉接线：采用螺钉接线方式，确保连接稳固可靠，减少因振动或环境因素导致的接触不良问题。

3. DIN导轨安装：支持DIN导轨安装，便于在控制柜内快速安装和固定，节省空间并提高安装效率。

4. 可插拔模块设计：支持输入/干扰抑制模块的插拔式安装，便于用户根据实际需求进行功能扩展和升级。

5. 高可靠性：产品经过严格的质量控制和测试，具有较长的使用寿命和稳定的性能，适用于各种工业环境。

三、选型指南

1. 继电器类型：根据实际需求选择合适的继电器类型，如微型功率型继电器、1PDT/2PDT微型电磁式继电器或固态继电器。

2. 输入/干扰抑制需求：根据应用场景的电磁环境，选择是否需要安装输入/干扰抑制模块，以提高系统的抗干扰能力。

3. 安装空间：根据控制柜内的安装空间，选择合适的继电器底座尺寸和安装方式，确保产品能够顺利安装并固定。

4. 环境条件：考虑产品的工作环境温度、湿度和污染等级等因素，选择符合环境要求的继电器底座产品。

四、技术参数

• 额定电压：300V AC/DC

• 额定电流：12A

• 连接方式：螺钉连接

• 输入侧：

• 剥线长度：8mm

• 螺纹：M3

• 刚性导线横截面：0.2mm²至2.5mm²

• 柔性导线横截面：0.2mm²至2.5mm²

• 可连接导向横截面：AWG 26至14

• 输出侧：与输入侧相同

• 环境温度（运行）：-25°C至85°C

• 环境温度（存放/运输）：-25°C至85°C

• 安装类型：DIN导轨安装

• 安装位置：任意

五、产品尺寸

• 宽度：16mm

• 高度：78.5mm

• 深度（包括固定夹）：71mm（使用EL1-P16固定夹时为71mm，使用EL1-P25固定夹时为79mm）

六、应用领域

PHOENIX CONTACT 2833521继电器底座广泛应用于各种工业自动化领域，包括但不限于以下几个方面：

1. 工业自动化生产线：用于控制生产过程中的各种机械设备，实现自动化生产。

2. 能源管理系统：在能源监测和控制系统中，为传感器、执行器等设备提供稳定可靠的电源和信号连接。

3. 楼宇自动化：控制建筑物的照明、空调、门禁等系统，提高楼宇的智能化水平。

4. 交通运输：在轨道交通、汽车等领域的控制系统中，确保系统的稳定运行和安全性。

5. 过程控制：用于化工、制药等行业的过程控制，实现精确的数据采集和控制。

七、总结

PHOENIX CONTACT 2833521继电器底座是一款高性能、高可靠性的电气元件，具有广泛的兼容性和灵活的应用场景。其螺钉接线方式和DIN导轨安装设计使得安装过程简便快捷，同时支持输入/干扰抑制模块的插拔式安装，便于用户根据实际需求进行功能扩展和升级。该产品适用于各种工业自动化领域，能够为继电器提供稳定可靠的安装解决方案，是工业自动化控制系统中不可或缺的重要元件。
