一、产品介绍

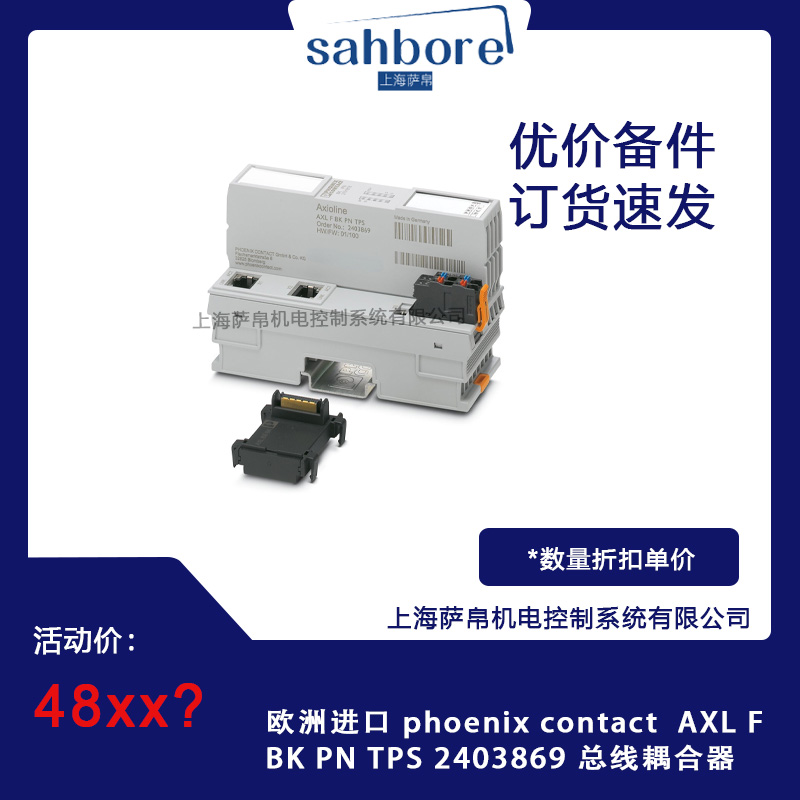

Phoenix Contact AXL F BK PN TPS 2403869总线耦合器是专为PROFINET网络设计的连接设备，用于连接PROFINET网络与Axioline F系列I/O系统。该产品支持高速数据传输，具备高可靠性和灵活性，适用于各种工业自动化场景。

二、功能特点

1. 高速传输：支持100 Mbps的传输速率，符合PROFINET规范V2.3，确保数据实时、准确地传输。

2. 双以太网端口：内置开关功能，支持两个以太网端口，便于网络扩展和冗余配置。

3. 系统冗余支持：支持PROFINET S2系统冗余（固件版本1.30或更高），提高系统可用性和可靠性。

4. PROFIsafe和PROFIenergy支持：集成PROFIsafe功能，支持安全通信；支持PROFIenergy，实现能源管理。

5. 短循环周期：PROFINET RT和IRT的最短循环周期为250 μs，总线耦合器的运行时间几乎可忽略不计（0 μs），Axioline F本地总线的典型循环周期约为10 μs。

6. 基于Web的管理：支持通过Web界面进行配置和管理，简化操作流程。

7. 支持Axioline Smart Elements：支持运行Axioline Smart Element，并支持被动式Smart Elements（固件版本1.30或更高）。

8. IOL-CONF支持：支持IOL-CONF（固件版本1.30及更高），便于IO-Link设备的配置和管理。

9. 安全模拟值处理：使用SAFE AI及其他元件实现安全的模拟值处理，确保数据安全。

三、选型指南

1. 网络类型：确认需要连接的网络类型为PROFINET，以确保兼容性。

2. 传输速率：根据数据传输需求选择支持100 Mbps传输速率的产品。

3. 冗余需求：如果系统需要高可用性，选择支持PROFINET S2系统冗余的产品。

4. 安全功能：根据安全需求，选择支持PROFIsafe和安全模拟值处理的产品。

5. 环境条件：考虑产品的工作环境温度、湿度和防护等级，选择符合环境要求的产品。

四、技术参数

1. 接口：

• PROFINET通道数目：2个

• 连接方式：RJ45母头连接器

• 传输速度：100 Mbps（全双工）

• 传输原理：以太网RJ45双绞线

• Axioline F本地总线连接方式：总线基础模块

• 本地总线传输速度：100 Mbps

2. 电气特性：

• 电源电压：24 V DC（通过总线基础模块供电）

• 电源电压范围：19.2 V DC至30 V DC（包括所有公差和纹波）

• 最大电流消耗：700 mA（电压为Ubus时，I/O电流为2.0 A）

3. 环境条件：

• 工作温度范围：-25 °C至60 °C（墙面安装，水平DIN导轨上）；-25 °C至55 °C（任意安装位置）

• 存储温度范围：-40 °C至85 °C

• 允许湿度：5 %至95 %（无冷凝）

• 空气压力：70 kPa至106 kPa（最高可达海拔3000 m）

4. 保护等级：IP20

五、产品尺寸

1. 宽度：45 mm

2. 高度：126.1 mm

3. 深度：74 mm（使用TH 35-7.5导轨，符合EN60715标准）

六、应用领域

1. 工业自动化：广泛应用于各种工业自动化场景，如生产线控制、机器人控制等。

2. 能源管理：支持PROFIenergy，适用于能源监控和管理系统。

3. 安全系统：集成PROFIsafe功能，适用于需要安全通信的场合。

4. 远程I/O系统：作为远程I/O系统的核心组件，实现数据的可靠传输。

5. 楼宇自动化：适用于楼宇自动化系统，如照明控制、空调控制等。

七、总结

Phoenix Contact AXL F BK PN TPS 2403869总线耦合器是一款高性能、高可靠性的工业连接设备，专为PROFINET网络设计。该产品支持高速数据传输、系统冗余、安全通信和能源管理等功能，适用于各种工业自动化场景。其紧凑的设计和灵活的配置选项使得该产品能够轻松集成到现有系统中，提高系统的可用性和可靠性。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
