一、产品介绍

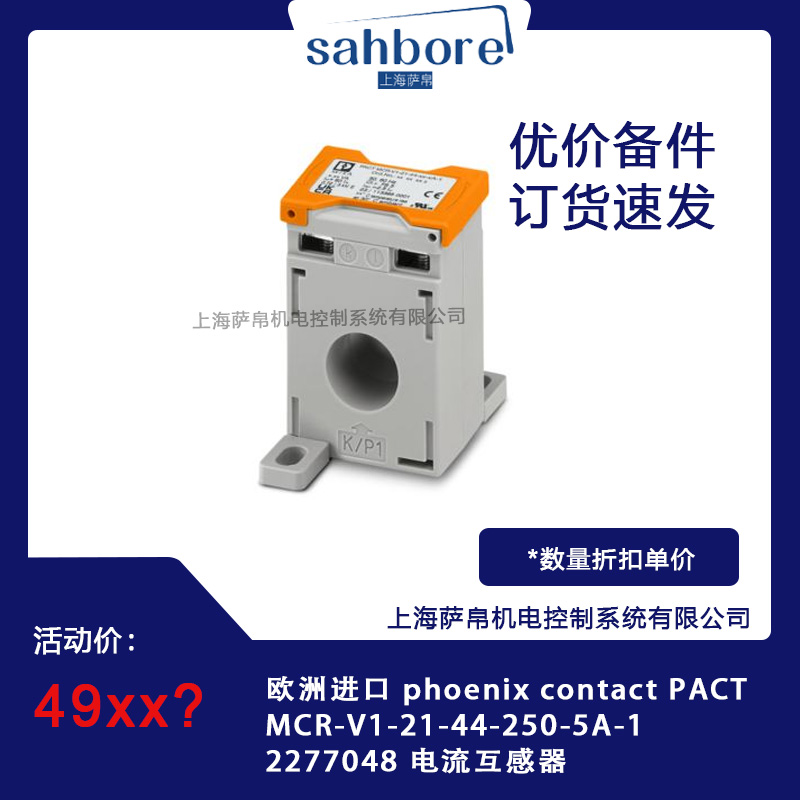

Phoenix Contact PACT MCR-V1-21-44-250-5A-1（订货号2277048）是一款母线电流互感器，专为交流电流测量设计。该产品具有高精度、高可靠性和易于安装的特点，适用于各种工业自动化和能源管理系统。其主电流额定值为250A AC，次电流为5A AC，精度等级为1，额定功率为5VA，能够满足大多数工业电流测量的需求。

二、功能特点

1. 高精度测量：精度等级为1，确保测量结果的准确性，适用于对电流测量精度要求较高的场合。

2. 宽电流范围：主电流额定值覆盖250A AC，能够适应不同负载条件下的电流测量需求。

3. 易于安装：支持DIN导轨安装和壁挂式安装，提供多种安装方式，便于用户根据实际需求进行选择。

4. 高可靠性：采用优质材料和先进制造工艺，确保产品在恶劣工业环境下长期稳定运行。

5. 安全保护：具有防止电流互感器损坏的保护机制，当二次侧导线断开时，能够避免互感器受到损坏。

三、选型指南

1. 确定主电流范围：根据实际应用中的最大电流值选择合适的主电流额定值，确保互感器能够正常工作且留有一定余量。

2. 选择次电流和精度等级：根据测量系统的需求选择合适的次电流和精度等级。本产品次电流为5A AC，精度等级为1，适用于大多数工业应用。

3. 考虑安装方式：根据控制柜内的安装空间和布局选择合适的安装方式，如DIN导轨安装或壁挂式安装。

4. 评估环境条件：考虑产品的工作环境温度、湿度和海拔等因素，确保所选产品符合环境要求。

四、技术参数

• 额定绝缘电压：1kV（相/中性导线）

• 额定功率：5VA

• 额定热熔短时电流（Ith）：60倍额定一次电流（In）

• 热额定持续电流（Id）：1.2倍额定一次电流（In）

• 额定电涌电流（Idyn）：2.5倍额定热熔短时电流（Ith）

• 额定频率：50Hz/60Hz

• 一次侧额定电流（Isn）：0A AC至250A AC

• 二次侧额定电流（Isn）：5A AC

• 电涌电流受限因素（FS）：5

• 精度等级：1

• 连接方式：螺钉连接

• 柔性导线横截面：2x10mm²（次级接线端子）

• 紧固扭矩：2Nm

五、产品尺寸

• 宽度：31mm（常规安装）/44mm（备选安装）

• 高度：68mm

• 深度：44mm（常规安装）/31mm（备选安装）

• 圆形导线直径：20mm

• 钻孔直径：6.5mm

六、应用领域

Phoenix Contact PACT MCR-V1-21-44-250-5A-1电流互感器广泛应用于各种工业自动化和能源管理系统，包括但不限于以下领域：

1. 工业自动化生产线：用于控制生产过程中的各种机械设备，实现自动化生产。

2. 能源管理系统：在能源监测和控制系统中，为传感器、执行器等设备提供稳定可靠的电流信号，实现能源的精确计量和管理。

3. 电力行业：用于电力系统的电流监测和保护，确保电力系统的安全稳定运行。

4. 交通运输：在轨道交通、汽车等领域的控制系统中，确保系统的稳定运行和安全性。

七、总结

Phoenix Contact PACT MCR-V1-21-44-250-5A-1电流互感器是一款高性能、高可靠性的电流测量设备，具有高精度、宽电流范围、易于安装和高可靠性等特点。该产品适用于各种工业自动化和能源管理系统，能够为用户提供稳定可靠的电流信号，助力用户实现精确测量和高效管理。
