一、产品概述

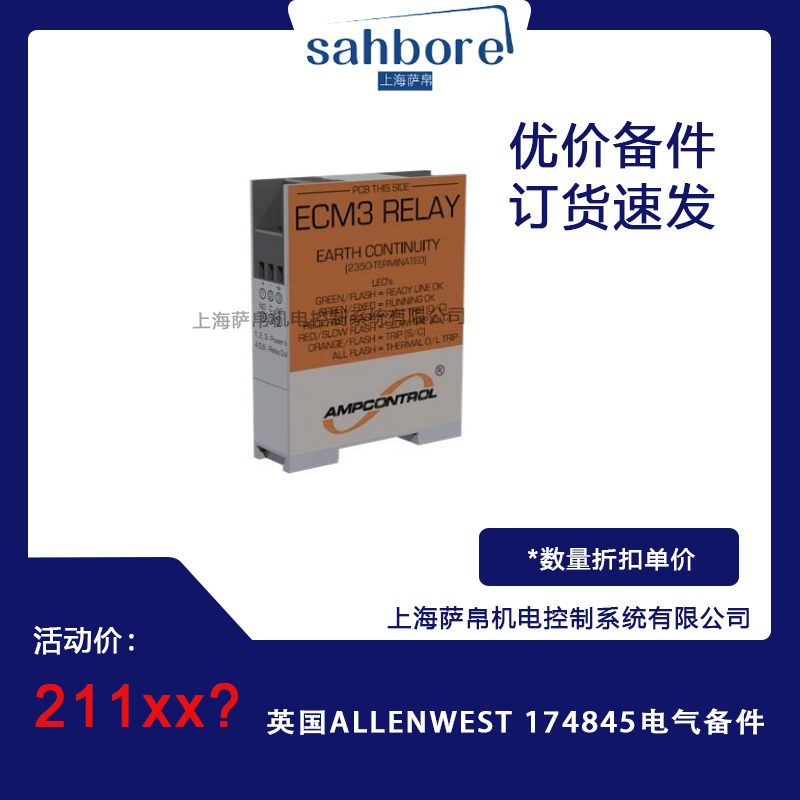

英国ALLENWEST 174845（型号：RLY ECM3 EC）是一款专为电气系统接地电阻测试设计的高性能接地电阻单元。该产品由ALLENWEST公司生产，主要应用于电力、通信和工业控制等领域，旨在提供精准的测量能力和广泛的电压适应性

二、功能与特点

1.1 核心功能

• 接地电阻监测：通过监测电缆中低电压直流信号，确定接地回路的电阻值，确保接地路径存在且阻值在设定阈值以下

• 动态三角波形特性：采用电阻依赖性跳闸特性，根据故障的大小调整跳闸速度，实现更高的抗噪声能力

1.2 主要特点

• 宽电压适应性：支持20-50VAC和19-70VDC的宽电压输入范围，适应不同电压环境

  可调跳闸阈值：跳闸阈值可在15Ω至90Ω之间调节（5Ω递增），允许用户根据接地保护研究结果进行精确设置


• 抗噪声设计：具备强大的抗噪声能力，能够在电缆干扰电压高达150V AC的情况下保持5%的监测精度

• 人机界面：配备红、黄、绿三色LED指示灯和选择开关，操作简便

三、选型指南

2.1 关键选型参数
在选型时，请关注以下参数以确保与您的系统兼容：

• 电源电压：确保系统电源电压在20-50VAC或19-70VDC范围内

• 跳闸阈值设置：根据健康的接地回路阻值设置跳闸阈值（建议设置在健康阻值的5Ω-10Ω上方），以平衡触电电压限制和抗噪声能力

• DIN导轨安装：该产品为DIN导轨安装型，需确认机柜宽度是否符合DIN标准

四、技术参数

3.1 电气规格

• 电源：20-50VAC 或 19-70VDC

• 跳闸阈值范围：15Ω至90Ω（5Ω递增）

• 频率：50Hz/60Hz

• 防护等级：IP20

3.2 结构尺寸

• 尺寸规格：长度100 mm，宽度22.5 mm，高度75 mm

• 安装方式：DIN导轨安装，适用于标准工业控制柜

五、应用领域

该接地电阻单元广泛应用于以下场景：

• 电力系统：变电站、发电厂等电力设施的接地安全监测

• 通信基站：确保通信设备接地路径的完整性和安全性

• 工业自动化：矿山硬岩等高噪声环境下的电缆接地保护，尤其适用于需要满足AS/NZS 2081和AS/NZS 4871标准的场合

六、总结

英国ALLENWEST 174845 ECM3接地电阻单元凭借其宽电压适应性、高精度测量、可调跳闸阈值和强大的抗噪声能力，成为电气安全监测领域的优质选择。它不仅能有效降低因接地故障导致的触电电压，还能在恶劣环境下保持可靠性，适合对安全性要求极高的工业应用场景

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
