一、产品介绍

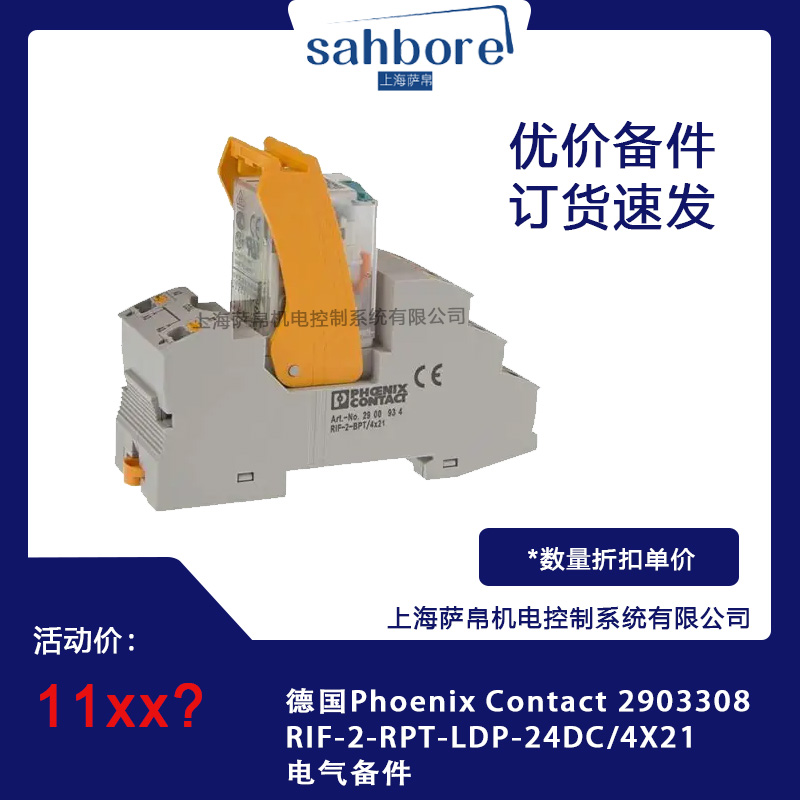

德国Phoenix Contact的2903308 RIF-2-RPT-LDP-24DC/4X21是一款预制继电器模块，采用直插式连接设计。该模块集成了继电器底座、大功率触点继电器和固定支架，具有4个转换触点（4PDT），输入电压为24V DC。它属于RIFLINE complete产品系列，该系列中的可插拔机电式和固态继电器以及底座均已根据UL 508进行了认证并获得许可。

二、功能特点

1. 高可靠性：机械寿命约2000万次操作，触点材料为银镍合金（AgNi），确保导电性和耐磨性。

2. 安全隔离：输入与输出之间、转换触点之间均具备基础隔离，过电压类别为II，污染等级为2。

3. 宽电压范围：输入电压范围为19.2V DC至30V DC（以24V DC为参考），适应不同电源条件。

4. 快速响应：典型响应时间为13ms，释放时间为14ms，满足快速切换需求。

5. 低功耗：额定条件下最大功耗为1.01W，节能高效。

6. 保护功能：内置续流二极管，防止线圈电感反电动势损坏电路；工作电压通过黄色LED显示，直观监控状态。

7. 触点类型：根据负载需求选择转换触点（4PDT）或常开/常闭触点（SPDT/NO/NC）。

三、选型指南

1. 确定控制需求：根据实际应用场景，确定所需的触点数量和类型（如转换触点、常开触点等）。

2. 考虑输入电压：确保所选继电器的输入电压与系统电压匹配。2903308 RIF-2-RPT-LDP-24DC/4X21的输入电压为24V DC。

3. 评估负载电流：根据负载电流选择合适的继电器型号，确保继电器能够安全承载所需的电流。该模块的最大连续电流为6A（24V DC）。

4. 考虑环境条件：根据继电器的工作环境（如温度、湿度、振动等）选择具有相应防护等级的继电器。

5. 选择安装方式：支持DIN导轨安装，适用于标准控制柜；若需面板安装，需额外配件。

四、技术参数

1. 输入数据：

• 额定输入电压：24V DC

• 输入电压范围：19.2V DC至30V DC（20°C）

• 典型输入电流：42mA（UN下）

2. 输出数据：

• 触点类型：4个转换触点（4PDT）

• 最大切换电压：250V AC/DC

• 最小切换电压：5V（10mA）

• 极限连续电流：6A（24V DC）

• 最大启动电流：16A（20ms，常开触点）

• 最小切换电流：5mA（24V）

3. 电气特性：

• 测试电压（线圈/触点）：2.5kVrms（50Hz，1分钟）

• 测试电压（触点/触点）：2kVrms（50Hz，1分钟）

• 额定绝缘电压：250V AC

• 额定过电压：2.5kV

4. 机械特性：

• 机械寿命：约2000万次操作

• 连接方式：直插式连接

• 导线横截面：刚性导线0.14mm²至1.5mm²，柔性导线0.14mm²至1.5mm²

五、产品尺寸

• 宽度：31mm

• 高度：96mm

• 深度：75mm

• 钻孔直径：3.2mm

六、应用领域

1. 工业自动化：用于PLC控制系统、传感器信号切换、电机控制等场景。

2. 机械制造：适用于机床、包装设备、纺织机械等需要可靠继电器控制的场合。

3. 能源管理：在电源分配、电池管理系统（BMS）中实现安全隔离和负载切换。

4. 过程控制：用于化工、制药、食品加工等行业的流程控制设备中。

5. 建筑自动化：在楼宇照明、空调、安防等系统中实现远程控制和信号切换。

七、总结

德国Phoenix Contact的2903308 RIF-2-RPT-LDP-24DC/4X21是一款高性能、高可靠性的预制继电器模块，适用于通用工业场景。其直插式连接设计、宽电压范围、快速响应和低功耗特点，使其成为工业自动化、机械制造和能源管理等领域的理想选择。通过选配干扰抑制模块、定时器模块等配件，可进一步扩展功能，满足多样化需求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
