一、产品介绍

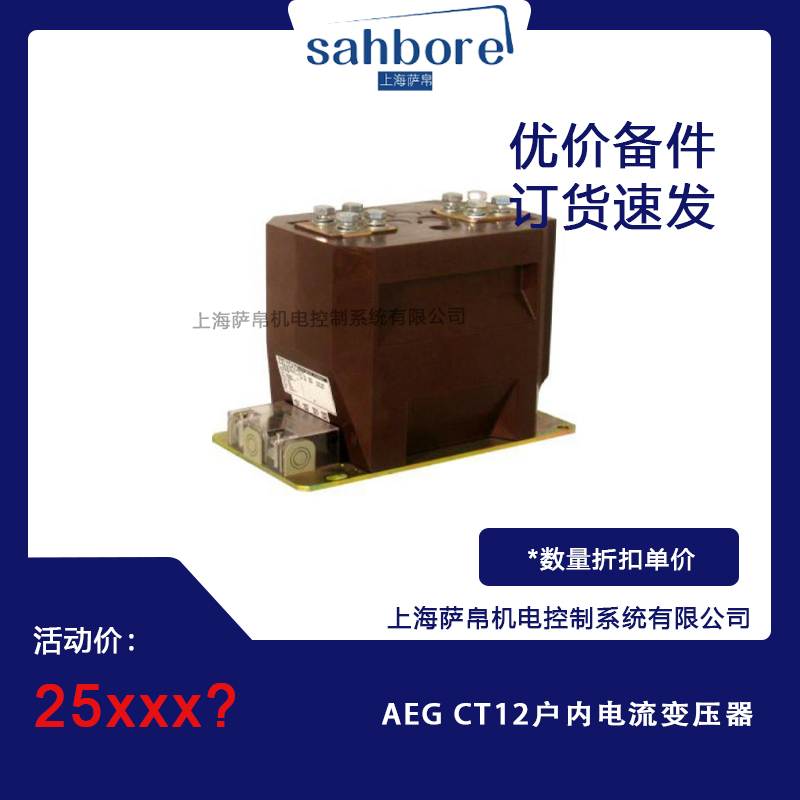

AEG CT12户内电流变压器是德国AEG公司专为工业及商业配电系统设计的一款高精度电流测量与保护设备。该产品采用先进的环形铁芯与低损耗线圈结构，符合IEC 60044-1标准，能够精准地将一次侧大电流（5A-6000A）转换为二次侧标准小电流（5A或1A），为电力系统提供可靠的数据支持与安全保障。

二、功能特点

1. 高精度测量：测量级精度达到0.2S级，满足商业电能计量需求，误差≤±0.2%，确保电费结算准确。

2. 可靠的保护性能：保护级精度可选5P20级，在20倍额定电流下复合误差≤5%，适用于短路故障电流监测，为断路器提供可靠动作信号。

3. 宽电流范围：一次电流范围覆盖5A至6000A，定制款可达10000A，满足低压配电柜、电机控制中心等全场景需求。

4. 灵活的变比选择：支持1:1至1200:1的变比定制，用户可根据实际负载电流选择标准型号或定制特殊变比。

5. 高效散热设计：采用高导磁率硅钢片环形铁芯，减少磁滞损耗与涡流损耗，额定负载下温升≤65K。

6. 抗电磁干扰：线圈外层包裹铜箔屏蔽层，有效抑制外部电磁干扰（EMI），确保测量信号稳定性。

7. 安全防护等级：IP20防护等级，适应灰尘、潮湿等一般工业环境，保障设备安全运行。

8. 便捷的安装方式：穿心式结构，一次导体直接穿过铁芯窗口，无需断开电路即可安装，节省停机时间。

三、选型指南

1. 确定一次电流范围：根据负载额定电流（In）选择CT12型号。若负载电流稳定（如照明、空调），选择1.2倍In作为一次额定电流；若负载存在启动冲击（如电机、变频器），选择2-3倍In以避免饱和。

2. 明确用途：计量用途优先选0.2S级或0.5级，确保电能表误差≤±0.5%；保护用途选5P10/5P20级，兼顾成本与可靠性。

3. 选择二次输出：传统电磁式仪表选5A二次输出，兼容多数电流表、功率表；数字化系统（如PLC、DCS）选1A二次输出，减少长距离传输压降，提高信号精度。

4. 考虑环境因素：根据工作温度（-25℃至+55℃）和存储温度（-40℃至+70℃）选择适合的型号，确保设备在恶劣环境下稳定运行。

四、技术参数

1. 额定频率：50Hz/60Hz（±5%）

2. 一次电流范围：5A-6000A（标准型号），定制款支持10000A

3. 二次电流：5A或1A（标准配置）

4. 精度等级：0.2S、0.5、1、5P10、5P20

5. 额定负荷：5VA-30VA（可定制）

6. 热稳定倍数：10倍额定电流/1秒（5P级）

7. 动稳定倍数：25倍额定电流（峰值）

8. 绝缘等级：F级（155℃）

五、产品尺寸

AEG CT12户内电流变压器采用环形设计，外形尺寸根据变比与额定电流调整，直径范围为Φ80mm-Φ200mm。产品提供固定式和导轨式（可选）两种安装方式，固定式通过底座螺栓固定在配电柜横梁上，导轨式适配35mm DIN导轨，便于快速安装与更换。穿心孔径范围为25mm-100mm，支持电缆或铜排直接穿过。

六、应用领域

1. 商业建筑配电：监测商场、写字楼照明/空调负载电流，实现能耗分析与节能优化。

2. 工业电机控制：为变频器、软启动器提供电流反馈，保护电机免受过载、短路损害。

3. 新能源系统：光伏逆变器、储能变流器电流测量，确保并网电流谐波符合标准。

4. 数据中心供电：监测UPS输入/输出电流，保障关键负载持续供电。

5. 轨道交通：地铁牵引变电所电流监测，支持列车牵引力与再生制动能量管理。

七、总结

AEG CT12户内电流变压器凭借其高精度测量、可靠的保护性能、宽电流范围以及灵活的变比选择，成为工业及商业配电系统中不可或缺的重要设备。其高效散热设计、抗电磁干扰能力以及便捷的安装方式，进一步提升了产品的实用性和可靠性。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
