一、产品介绍

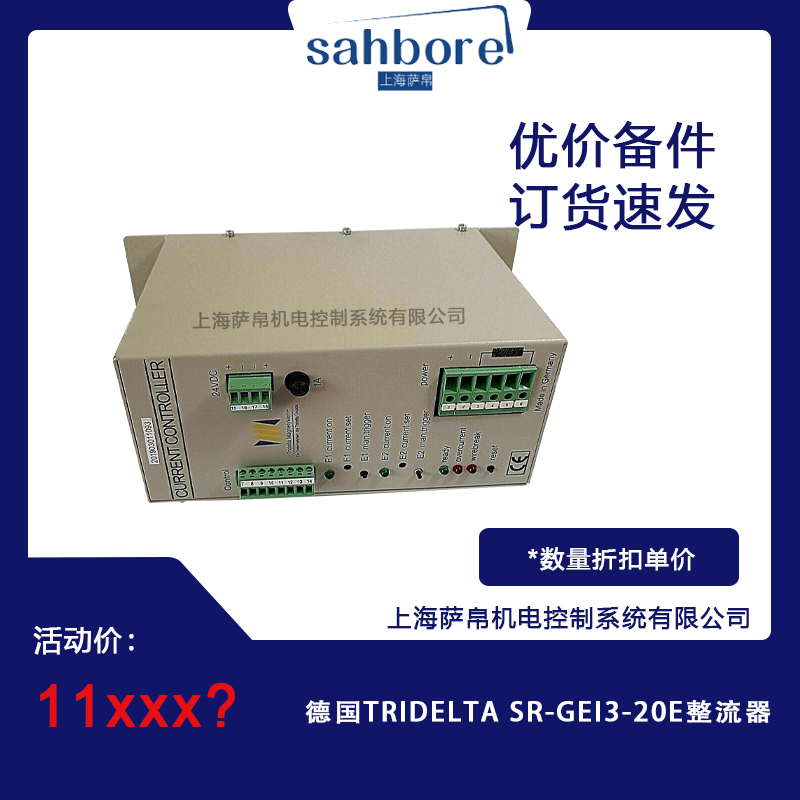

德国TRIDELTA SR-GEI3-20E整流器是一款高性能三相整流模块，专为工业自动化、新能源设备及轨道交通领域设计。其核心功能是将三相交流电（AC 380-480V）转换为稳定直流电（DC 540-670V），同时支持多模块并联运行，满足高功率场景需求。该型号以“20E”标识其20A额定输出电流与增强型散热设计，采用IGBT+二极管混合整流结构，结合软开关技术，将整流损耗降低至2%以下，显著提升能源利用率。

二、功能特点

1. 高效节能：效率高达98%，支持AC 320-520V宽电压输入，电压波动±20%时仍能稳定输出，适用于电网质量较差的工业现场。

2. 多重保护机制：

• 过压保护（OVP）：输出电压超过DC 700V时自动切断并报警。

• 过流保护（OCP）：输出电流超过22A时限流至15A，避免短路风险。

• 过热保护（OTP）：内置PT100温度传感器，模块温度超85℃时强制加速散热，降至60℃后恢复调速。

3. 智能均流技术：支持最多4台并联运行，自动平衡电流分配，避免单模块过载，延长系统寿命。

4. 电磁兼容性：输入端集成EMI滤波器，谐波干扰（THD）<5%，满足IEC 61000-3-2标准。

5. 灵活安装方式：提供标准35mm DIN导轨安装或底板螺丝固定，适配不同空间布局需求。

三、选型指南

1. 功率需求：根据负载功率选择模块数量，单模块最大功率=20A×输出电压（如DC 600V时为12kW）。

2. 并联需求：若需更高功率，优先选择支持CAN总线通信的版本，实现多模块同步控制与状态监测。

3. 环境适应性：

• 高温车间：选择强制风冷型，确保散热效率。

• 防爆区域：选用无风扇自然冷却型，避免电火花风险。

4. 防护等级：标准型号为IP20，可选IP54防尘防水型，适应恶劣工况。

四、技术参数

• 输入电压：AC 380V±20%（三相），频率48-63Hz。

• 输出电压：DC 540-670V（可调），额定电流20A（连续），峰值电流50A（瞬时）。

• 效率：≥98%，整流损耗≤2%。

• 冷却方式：智能风冷（自动调速），可选水冷套件。

• 通信接口：支持CANopen、EtherCAT、Profinet多协议切换。

• 工作温度：-20℃至+60℃（标准），扩展至-40℃至+80℃（高温版）。

• 重量：约3.2kg，外形尺寸长250mm×宽180mm×高120mm。

五、产品尺寸

• 外形尺寸：长250mm×宽180mm×高120mm，紧凑设计节省安装空间。

• 安装方式：支持标准35mm DIN导轨安装或底板螺丝固定，法兰式、侧装式、垂直安装多种选择。

• 接线端子：输入端集成EMI滤波器，输出端配备快速熔断器与电流表分流器，确保安全连接。

六、应用领域

1. 工业自动化：为变频器、伺服驱动器提供直流母线电压，驱动电机精准控制，减少能量损耗。

2. 新能源领域：作为光伏逆变器前级整流模块，将太阳能板输出的交流电转换为直流电，供后级逆变使用。

3. 电镀与电解行业：为电镀电源、电解槽提供稳定直流电，确保工艺质量一致性，避免电压波动导致的产品缺陷。

4. 轨道交通：适配列车牵引系统，提供高效可靠的直流电源支持，满足高负载、长运行时间需求。

七、总结
德国TRIDELTA SR-GEI3-20E整流器凭借其高效节能、多重保护、智能均流及灵活安装等特性，成为工业自动化与新能源领域的理想选择。其支持宽电压输入、多模块并联及恶劣环境适配的能力，显著降低了系统维护成本并提升了运行稳定性。对于需要高精度、高可靠性直流电源的场景，该产品提供了高效、经济的解决方案，助力企业实现能源效率优化与生产流程自动化。
