一、产品介绍

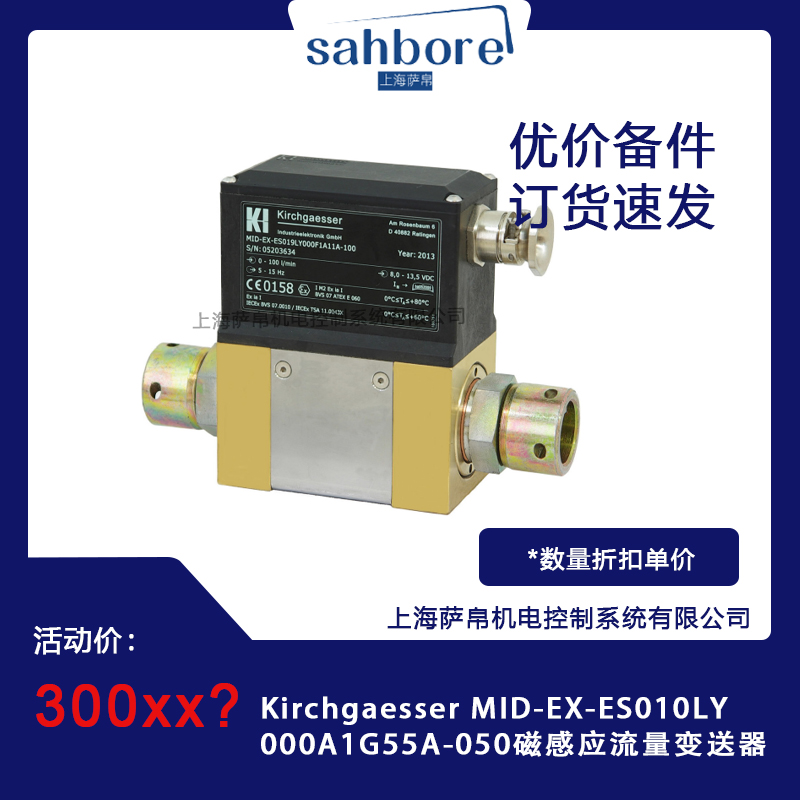

Kirchgaesser MID-EX-ES010LY000A1G55A-050磁感应流量变送器是一款专为恶劣工业环境设计的矿用磁感应流量变送器，尤其适用于矿井、化工等场所。该产品基于磁感应原理，通过测量流体在磁场中运动产生的感应电动势来确定流量，适用于测量导电流体（如水、乳液、淤泥、泥浆等）的流量。

二、功能特点

1. 高精度测量：测量误差小，典型值为终值的±1%，最大不超过±2%。

2. 高防护等级：防护等级符合EN 60529标准，通常为IP65，能够防止粉尘和水溅的侵入，适应恶劣环境。

3. 坚固耐用设计：壳体采用高强度材料（如黄铜、青铜或塑料），传感器部分无移动部件，免维护，使用寿命长。

4. 可选压力测量：部分型号支持压力测量功能，满足多参数监测需求。

5. 安全认证：通过ATEX和IECEx认证，适用于爆炸性环境，确保使用安全。

6. 宽温度范围：适应不同的介质和环境温度，通常为0°C至80°C（具体型号可能有所不同）。

7. 多种输出信号：支持4-20mA电流信号、5-15Hz频率信号等，满足不同控制系统需求。

三、选型指南

1. 测量范围：根据实际流量需求选择合适的型号，确保测量范围覆盖实际工况。该产品的流量测量范围通常为0-10 l/min至0-600 l/min。

2. 公称通径：选择与管道直径匹配的公称通径，如DN10、DN19、DN25等。

3. 压力范围：确认工作压力是否在设备的公称压力范围内，该产品的公称压力范围通常为100bar至500bar。

4. 输出信号：根据控制系统要求选择输出信号类型，如4-20mA电流信号或5-15Hz频率信号。

5. 电气连接：选择合适的电气连接器和接线方式，如M25x1.5接线端口、Machaczek、PROMOS、Souriau等连接器。

6. 防护等级：根据工作环境选择适当的防护等级，确保设备能够抵御粉尘、水溅等。

7. 安全认证：在爆炸性环境中使用时，确保设备通过ATEX或IECEx认证。

四、技术参数

1. 测量原理：磁感应（基于法拉第电磁感应定律）。

2. 流量测量范围：0-10 l/min至0-600 l/min（具体范围取决于公称通径）。

3. 压力测量范围：0-40 bar至0-400 bar（可选）。

4. 电源：8.0-13.5 VDC，输出电压11.0-13.5 VDC。

5. 耗电量：<1 W。

6. 输出信号：4-20 mA电流信号、5-15 Hz频率信号（开关输出）。

7. 防护等级：IP65（符合EN 60529标准）。

8. ATEX认证：I M2 Ex ia I（BVS 07 ATEX E 060）。

9. IECEx认证：Ex ia I IECEx BVS 07.0010（Dekra EXAM，德国）。

10. 环境和介质温度：0°C至80°C

五、应用领域

1. 矿业：用于矿井下的导电流体流量测量，如排水系统、泥浆输送等。

2. 化工：测量腐蚀性或高粘度导电流体的流量。

3. 冶金：在冶炼过程中监测冷却水或熔融金属的流量。

4. 环保：用于污水处理厂的污水流量监测。

5. 能源：在电力或能源生产中监测导电流体的流量。

六、总结

Kirchgaesser MID-EX-ES010LY000A1G55A-050磁感应流量变送器是一款专为恶劣工业环境设计的高精度流量测量设备。其基于磁感应原理，具有无移动部件、免维护、高防护等级和安全认证等特点，适用于矿业、化工、冶金等多个领域。该产品提供了多种选型选项，包括不同的测量范围、公称通径、输出信号和电气连接方式，以满足不同用户的需求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
