一、产品介绍

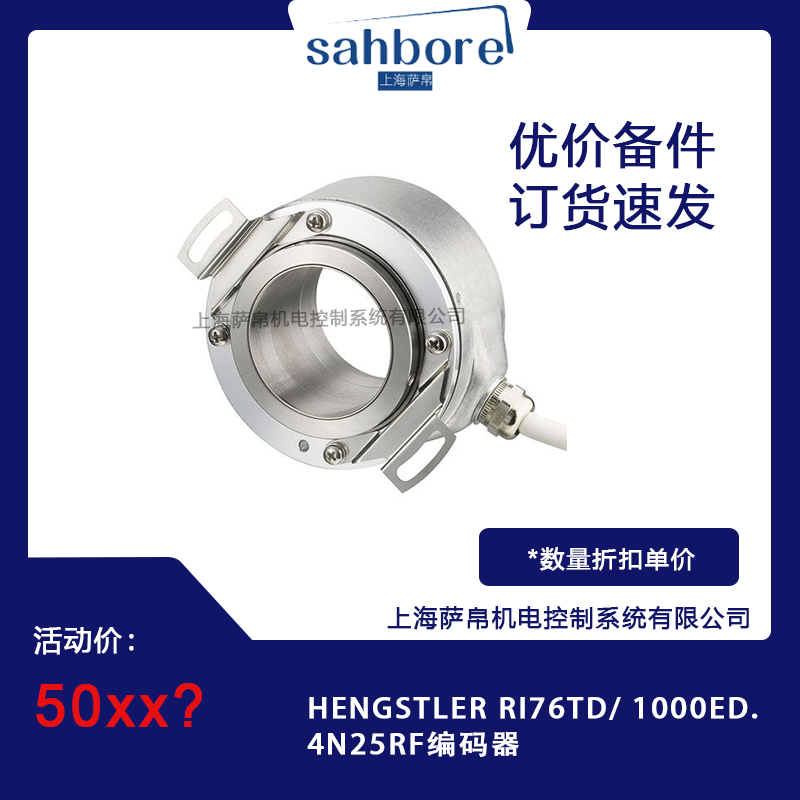

HENGSTLER RI76TD/1000ED.4N25RF编码器是一款标准光电增量型编码器，由德国知名品牌HENGSTLER（亨士乐）生产。该编码器以其高精度、高可靠性和坚固耐用的设计，广泛应用于各种工业自动化领域。其贯通轴设计，直径可达42mm，总长度短，外径仅为76mm，便于安装和集成。

二、功能特点

1. 高精度测量：

• 提供50至10000的脉冲数或分辨率选择，满足不同应用对精度的需求。

2. 多种输出信号类型：

• 支持推挽输出，兼容多种控制系统接口。

3. 高防护等级：

• 外壳防护等级为IP50，轴承防护等级为IP40，可选购外壳IP65、轴承IP64的防护等级，适应恶劣的工业环境。

4. 宽工作温度范围：

• 工作温度范围为-25℃至+100℃，存储温度范围同样为-25℃至+100℃，确保在各种极端温度条件下稳定运行。

5. 抗冲击、耐震动：

• 设计坚固，能够承受高冲击和强震动，适合在振动较大的场合使用。

6. 多种安装形式：

• 提供夹紧环安装，简便快捷，适应不同的安装需求。

7. 低功耗设计：

• 电源电压范围广，且功耗低，延长设备使用寿命。

三、选型指南

1. 确定应用需求：

• 明确需要监测的旋转部件的转速范围、精度要求以及安装环境等条件。

2. 选择分辨率：

• 根据应用对精度的要求选择合适的分辨率，如该型号提供1000脉冲/转的分辨率。

3. 确认安装形式：

• 根据设备的安装空间和要求选择合适的安装形式，如夹紧环安装。

4. 评估防护等级：

• 根据工作环境选择合适的防护等级，确保编码器能够在恶劣环境下稳定运行。

5. 考虑输出信号类型：

• 根据控制系统的要求选择合适的输出信号类型，如推挽输出。

四、技术参数

1. 外径：76mm

2. 轴径或孔径：15mm / 16mm / 20mm / 24mm / 32mm / 38mm / 40mm

3. 脉冲数或分辨率：1000（可选范围50~10000）

4. 防护等级：外壳IP50（可选IP65），轴承IP40（可选IP64）

5. 工作温度：-25℃至+100℃

6. 存储温度：-25℃至+100℃

7. 电源电压：带推挽输出时，直流10V - 30V

8. 最大空载电流：60 mA（直流10V），30 mA（直流24 V）

五、产品尺寸

产品尺寸因具体型号和配置而异，但通常包括以下关键尺寸：

1. 外径：76mm（标准设计）

2. 轴径或孔径：根据具体型号和安装需求确定，如该型号提供多种轴径选择。

3. 总长度：短总长度设计，便于安装和集成。

六、应用领域

HENGSTLER RI76TD/1000ED.4N25RF编码器广泛应用于以下领域：

1. 电机控制：用于监测电机的转速和位置，实现精确控制。

2. 打印机：在打印机中用于监测打印头的移动位置和速度。

3. 电梯：用于电梯的曳引机，实时监测电梯轿厢的运行速度和位置。

4. 自动化设备：在各种自动化设备中用于监测旋转部件的运动参数。

5. 工业机器人：作为机器人关节运动控制的关键部件。

七、总结

HENGSTLER RI76TD/1000ED.4N25RF编码器是一款高性能、高精度的光电增量型编码器。其多种输出信号类型、高防护等级、宽工作温度范围以及抗冲击、耐震动等特点，使得该编码器能够适应各种恶劣的工业环境。同时，其多种安装形式和简便的安装方式，使得该编码器能够满足不同设备的安装需求。无论是在电机控制、打印机、电梯还是自动化设备等领域，该编码器都表现出色，为设备的稳定运行和精确控制提供了有力保障。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
