一、产品介绍

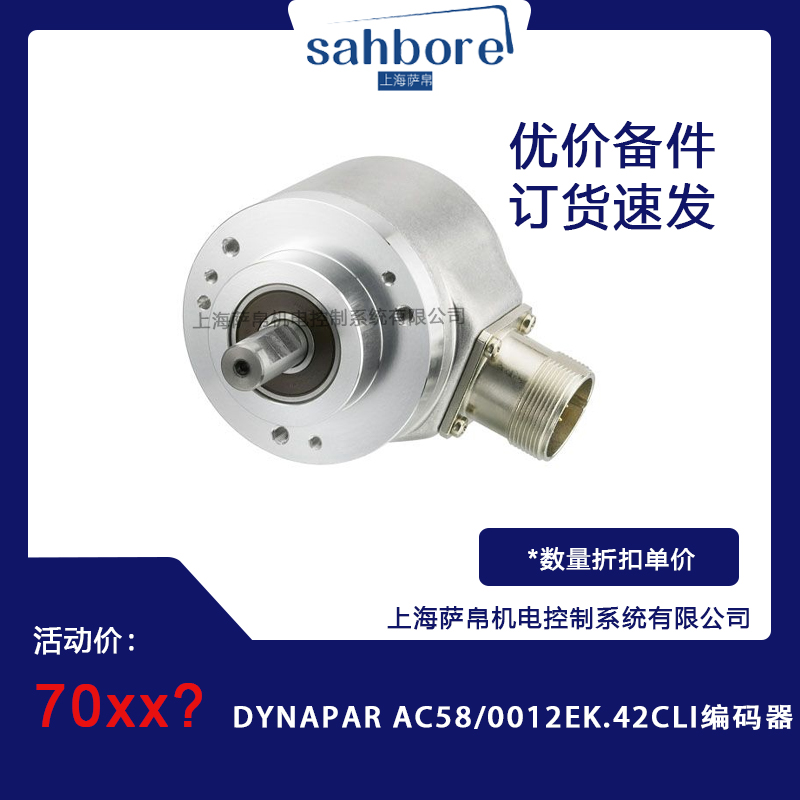

DYNAPAR AC58/0012EK.42CLI编码器是一款高性能的旋转编码器，属于AC58系列。该系列编码器结合了先进的光学扫描技术和坚固耐用的设计，专为满足工业自动化领域对高精度、高可靠性位置和速度反馈的需求而开发。AC58系列编码器能够适应各种复杂的工业环境，为控制系统提供准确、实时的运动信息，助力工业设备实现高效、稳定的运行。

二、功能特点

1. 高精度测量：具备出色的分辨率，能够精确地测量旋转角度和速度，无论是高速运转还是低速微调的场景，都能保证测量结果的准确性，满足高精度加工、精密控制等应用的需求。

2. 稳定信号输出：采用先进的信号处理技术，输出信号稳定可靠，抗干扰能力强。在存在电磁干扰、振动等恶劣工业环境中，依然能够保持信号的清晰和准确，避免因信号失真或丢失导致的设备故障或控制误差。

3. 多种输出选项：支持多种输出信号类型，如增量式输出，可提供相对位置变化信息，适用于对成本较为敏感且不需要绝对位置信息的应用。

4. 坚固耐用设计：外壳采用高强度材料制造，具有良好的防护性能，能够有效抵御碰撞、振动和灰尘侵入。内部关键部件经过特殊处理和优化设计，提高了编码器的抗震性和耐磨损性，延长了使用寿命，减少了维护成本。

5. 易于安装和维护：设计紧凑，安装方式灵活多样，可根据不同的设备结构和安装空间选择合适的安装方式，如轴套式、法兰式等。同时，编码器的结构简单，便于拆卸和检修，降低了维护难度和时间成本。

三、选型指南

1. 确定精度需求：根据应用场景对位置和速度测量的精度要求，选择合适分辨率的编码器。高精度加工设备需要高分辨率的编码器，而一般工业应用可适当降低分辨率要求以控制成本。

2. 考虑输出类型：根据控制系统的需求，选择增量式输出。如果系统主要关注位置变化且成本有限，增量式编码器可满足需求。

3. 评估环境条件：考虑工作环境的温度、湿度、腐蚀性等因素。在高温、潮湿或腐蚀性环境中，应选择具有相应防护等级和耐腐蚀性能的编码器，以保证其可靠运行。

四、技术参数

1. 外径：58mm

2. 轴径：实心轴为6mm或10mm，空心轴为10mm或12mm

3. 最大轴载：轴向40N，径向60N

4. 最高转速：连续转速为10000RPM，短时转速为12000RPM

5. 启动转矩：≤0.01Nm

6. 转动惯量：3.8×10⁻⁶kg·m²

7. 安装轴跳动：轴套的轴向跳动为±1.5mm，径向跳动为±0.2mm

8. 抗震动：符合DIN EN 60068-2-6标准，能承受100m/s²（10-500Hz）的震动

9. 抗冲击：符合DIN EN 60068-2-27标准，能承受1000m/s²（6ms）的冲击

10. 轴材料：不锈钢

11. 外壳材料：铝

12. 重量：单圈约350g，多圈约400g

13. 电源电压：DC 10-30V

14. 典型空载电流：单圈220mA，多圈250mA

15. 工作温度：-40℃至+85℃

16. 存储温度：-40℃至+85℃

五、产品尺寸

1. 外径：标准设计下为58mm

2. 总长度：设计紧凑，单圈、多圈的长度均为50mm，便于安装和集成

3. 其他尺寸：如轴径、法兰类型等，具体取决于安装方式和配置要求

六、应用领域

1. 数控机床：用于精确控制刀具的位置和运动速度，实现高精度的加工操作，提高加工质量和生产效率。

2. 机器人：为机器人的关节运动提供准确的位置和速度反馈，使机器人能够精确地完成各种动作和任务，广泛应用于工业生产、物流搬运等领域。

3. 印刷包装设备：在印刷和包装过程中，用于控制纸张或包装材料的输送速度和位置，确保印刷图案的准确套准和包装的整齐美观。

4. 纺织机械：对纺织机械中的纱线张力、织物卷取等参数进行精确控制，保证纺织品的质量和生产的稳定性。

5. 电梯行业：用于电梯的楼层定位和速度控制，确保电梯运行的安全和舒适，提高乘客的乘坐体验。

七、总结

DYNAPAR AC58/0012EK.42CLI编码器是一款高性能、高精度的旋转编码器，具备稳定信号输出、多种输出选项、坚固耐用设计和易于安装维护等特点。其先进的技术和精密的设计使其能够适应各种复杂的工业环境，满足不同应用场景对位置和速度反馈的需求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
