一、产品介绍

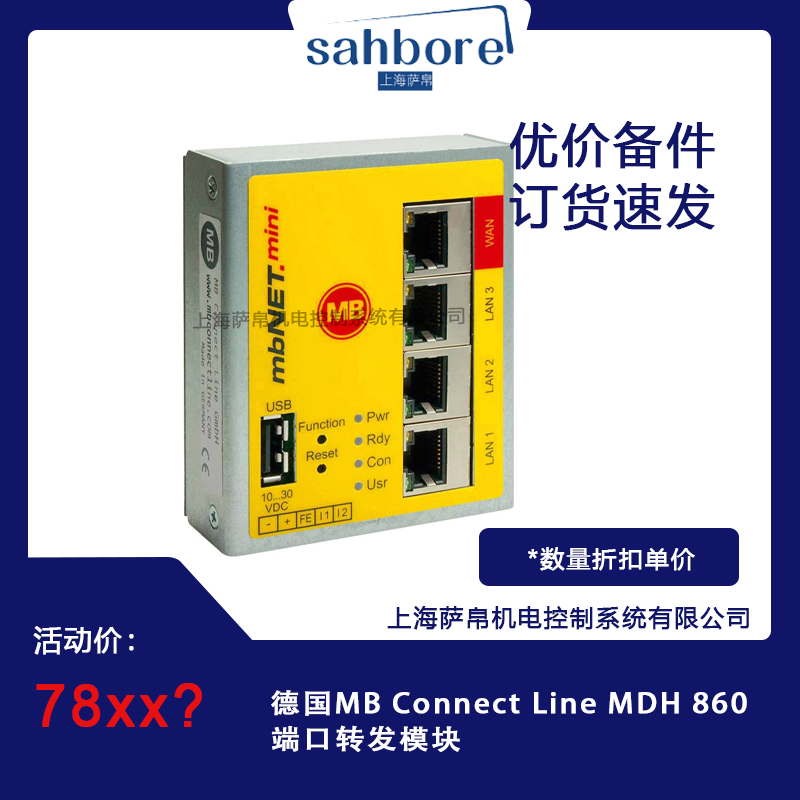

德国MB Connect Line MDH 860是一款面向DIN导轨安装的紧凑型工业路由器，专为在干燥环境中为以太网设备提供稳定、安全的远程接入与数据交换通道而设计。该模块由MB Connect Line GmbH精心打造，集成了多种网络功能，无需额外模块即可实现远程维护、数据采集与M2M通信，是工业自动化领域的理想选择。

二、功能特点

1. 多接口集成：MDH 860集成了3端口以太网交换机、1个WAN接口、2个可配置I/O端子以及USB 2.0 Host接口，满足多样化的连接需求。

2. 完备的网络安全功能：支持状态检测防火墙、1:1 NAT、端口转发等功能，可在本地网络与外部网络之间建立安全边界，保障数据传输的安全性。

3. VPN支持：内置OpenVPN客户端，支持预共享密钥或X.509证书认证，采用AES-256-GCM加密算法，确保远程会话的完整性与保密性。

4. 灵活配置：WAN口支持静态IP、DHCP客户端等多种配置方式，适应不同网络环境。两个I/O端子可独立设为数字量输入或输出，方便连接各种传感器和执行器。

5. 无风扇设计：整机无风扇，运行噪声低于30dB，适合在需要安静环境的场所使用。

6. 宽温工作范围：工作温度范围覆盖-40°C至+75°C，适应各种恶劣的工业环境。

三、选型指南

1. 确认通信需求：若仅需以太网远程维护，MDH 860基本型即可满足需求；若后续计划接入4G或Wi-Fi，应直接选择带LTE模块的MDH 862系列或Wi-Fi模块的MDH 863系列，以避免重复投资。

2. 评估供电方式：机柜若已布24V DC，可直接使用MDH 860；若仅有230V AC，应选配外部24V电源模块。

3. 核对环境条件：MDH 860适合干燥环境，若存在凝露或粉尘，应选用IP54以上防护外壳或额外加装防尘罩。

4. 考虑I/O扩展需求：若I/O数量超过2路，可通过USB扩展串口或以太网IO模块进行扩展。

四、技术参数

1. 处理器：454 MHz工业处理器

2. 内存：128 MB RAM

3. 以太网接口：3×LAN 10/100 Mbit/s，1×WAN 10/100 Mbit/s

4. I/O接口：2路可配置数字量输入或输出，30V DC / 0.5A

5. USB接口：USB Host 2.0，500mA

6. VPN：OpenVPN 1隧道，AES-256-GCM加密

7. 电源：10-30V DC SELV电路，典型功耗6W，满载43W

8. 工作温度：-40°C至+75°C

9. 存储温度：-40°C至+85°C

10. 湿度：0-95%无凝结

五、产品尺寸

MDH 860的外壳为金属挤压型材，表面黑色阳极氧化处理，尺寸为69mm（宽）×38.5mm（深）×92.5mm（高），重量不超过240g。该模块符合EN 50022标准，可直接卡入35mm DIN轨道，安装深度仅92.5mm，为控制柜节省空间。

六、应用领域

MDH 860适用于各类需要远程访问PLC、HMI、摄像机或服务器的工业场景，典型应用包括：

1. 包装机械制造商：对设备进行远程诊断与程序更新，提高维护效率。

2. 水处理厂：将本地SCADA数据通过VPN隧道上传至云端，实现远程监控与管理。

3. 仓储物流中心：利用I/O端子采集门禁与温湿度信号，并通过以太网集中管理，提升物流效率。

4. 汽车生产线：在调试阶段为机器人控制柜提供安全的临时外网接入，方便调试与维护。

七、总结

德国MB Connect Line MDH 860是一款功能强大、设计紧凑的工业路由器，集成了多种网络功能与安全特性，能够满足工业自动化领域多样化的远程接入与数据交换需求。其宽温工作范围、无风扇设计以及DIN导轨安装方式，使其在各种恶劣的工业环境中均能可靠运行。
