一、产品介绍

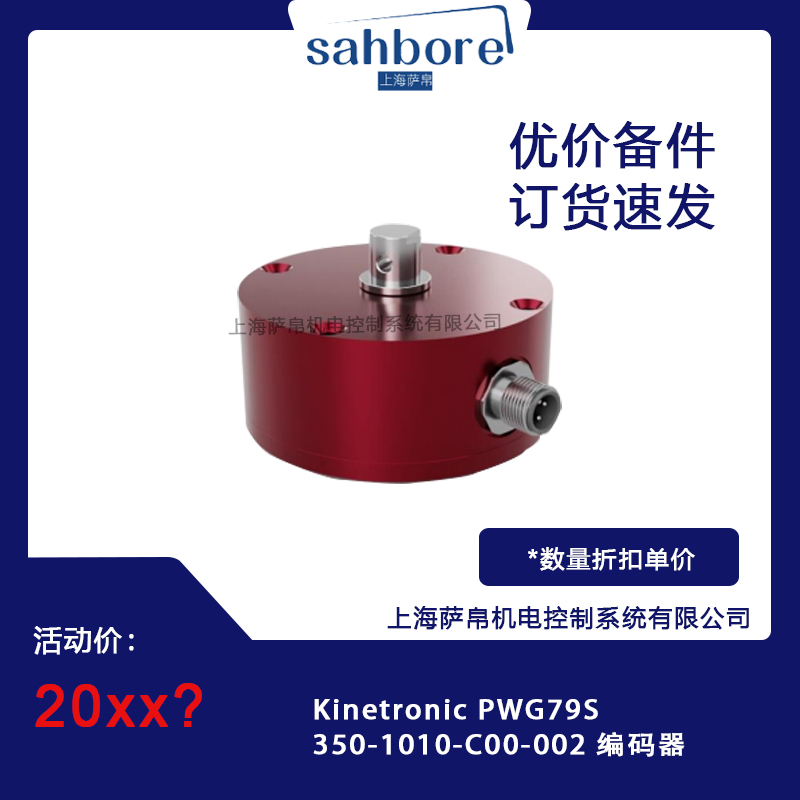

Kinetronic PWG79S 350-1010-C00-002编码器是德国Kinetronic公司生产的一款高性能角度编码器。该编码器采用导电塑料电阻元件与多指电刷结构，专为移动设备与工业恶劣环境设计，能够提供高精度的角度测量和稳定的信号输出。Kinetronic公司自1995年成立以来，一直专注于传感器研发和制造，其产品在特种车辆、工业自动化、航空航天等领域有着广泛应用。

二、功能特点

1. 高精度测量：该编码器采用导电塑料电阻元件，线性精度≤±0.1%满量程，重复精度≤±0.05%满量程，能够提供高精度的角度测量。

2. 长寿命设计：多指电刷结构使得编码器的电气寿命超过1000万次循环，降低了维护成本。

3. 宽温度范围：工作温度范围为-40℃至+85℃，能够适应各种恶劣环境。

4. 高抗振动和冲击性能：双滚珠轴承和大跨距设计增强了编码器的抗振动和冲击能力，抗振动性能达到10-2000Hz，50g加速度；抗冲击性能达到50g，11ms脉冲宽度。

5. 多种输出信号：可选0-10V或4-20mA标准模拟信号，适配主流PLC、控制器与数据采集系统，信号传输稳定，抗干扰能力强。

6. 防护等级高：IP67防护等级，适应粉尘、雨雪、潮湿等复杂环境。

三、选型指南

1. 确定测量范围：根据实际需求选择合适的测量范围，该编码器测量角度范围为±175°（350°总行程）。

2. 选择输出信号：根据控制系统要求选择合适的输出信号类型，如0-10V或4-20mA。

3. 考虑环境条件：根据编码器将工作的环境条件，如温度、湿度、振动等，选择适合的防护等级和抗振动、冲击性能。

四、技术参数

1. 测量角度范围：±175°（350°总行程）

2. 输出信号：0-10V或4-20mA（可选）

3. 线性精度：≤±0.1%满量程

4. 重复精度：≤±0.05%满量程

5. 分辨率：理论无限（取决于控制器采样率）

6. 电气寿命：>1000万次循环

7. 工作温度：-40℃至+85℃

8. 防护等级：IP67

9. 轴材质：不锈钢（1.4305），直径16mm

10. 外壳材质：阳极氧化铝（整体实心结构）

五、产品尺寸

Kinetronic PWG79S 350-1010-C00-002编码器的具体尺寸可因型号和配置的不同而有所差异。一般来说，该编码器采用中心法兰（Φ58g6）+4×M6安装孔设计，适配多种安装方式。同时，可选M12连接器或PG9电缆密封套，满足不同工况下的快速安装与调试需求。

六、应用领域

Kinetronic PWG79S 350-1010-C00-002编码器广泛应用于以下领域：

1. 特种车辆：电子液压转向系统的转向角度测量，直接安装于轮轴，提供高精度位置反馈，保障转向安全与稳定性。

2. 工程机械：挖掘机、起重机等设备的臂架角度、回转平台位置监控，适配强振动与粉尘环境，支持姿态控制与安全限位。

3. 农业机械：拖拉机、收割机的转向与作业机构角度测量，耐受野外恶劣工况，提升作业精度与效率。

4. 工业自动化：重载旋转设备的角度定位与监控，如造纸、冶金等行业的辊轴角度调节，适配高温、高湿与粉尘环境。

5. 测试设备：转向力模拟器、倾角测试平台等，提供高精度角度反馈，满足科研与质检的严苛数据需求。

七、总结

Kinetronic PWG79S 350-1010-C00-002编码器是一款高性能、高可靠性的角度编码器产品。其采用导电塑料电阻元件与多指电刷结构，具有高精度测量、长寿命设计、宽温度范围、高抗振动和冲击性能等特点。同时，该编码器提供多种输出信号类型选择，适配主流PLC、控制器与数据采集系统。在应用领域方面，该编码器广泛应用于特种车辆、工程机械、农业机械、工业自动化和测试设备等领域。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
