一、产品介绍

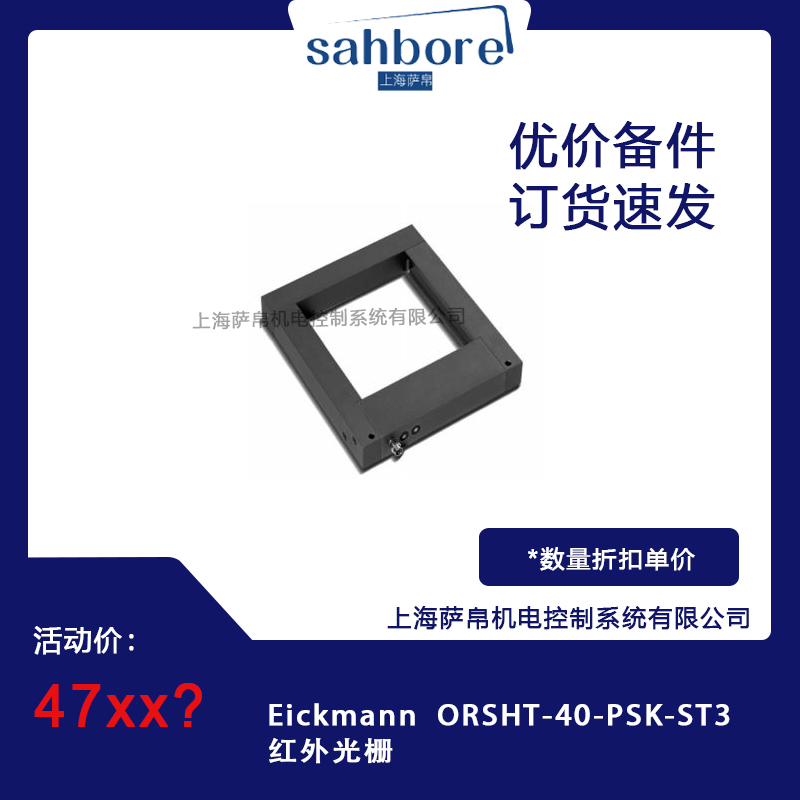

Eickmann ORSHT-40-PSK-ST3是德国Eickmann Elektronik公司推出的框架式红外光栅，采用多光束红外对射技术（850nm不可见光），集成发射与接收功能于一体，形成一体化金属外壳设计。其核心功能是通过非接触式检测实现高速动态物体捕捉与静态物体监测，适用于自动化产线中的零件计数、防叠料、通道拥堵报警等场景。该产品具备高精度、强抗干扰能力及IP67防护等级，可稳定运行于恶劣工业环境。

二、功能特点

1. 双模式工作

• 动态模式：检测高速通过物体（如自由落体、冲压件弹出），支持计数与出料监控，响应频率达5kHz，可捕捉速度＞1m/s的物体。

• 静态模式：检测长时间遮挡（物体停留），适用于通道拥堵、缺料/满料报警及长度测量。

2. 高精度检测

• 分辨率0.5mm，可识别微小零件（如螺丝、线缆）及极细物体。

3. 强抗干扰设计

• 调制红外光源（850nm）与全金属机身（黑色阳极氧化铝）结合，抗环境光干扰达10,000 lux，适应阳光直射或频闪灯光环境。

• IP67防护等级，防尘、防水、防油污，适应机床、包装线等恶劣工况。

4. 一体化安装

• 发射与接收同框设计，无需对射校准，安装时间缩短至10分钟内。

• 支持通孔、螺纹或支架安装，兼容35mm DIN导轨。

5. 智能诊断功能

• 内置指示灯显示电源、工作状态及脏污报警，便于维护。

三、选型指南

1. 检测需求匹配

• 动态检测：优先选择支持5kHz响应频率的型号，确保高速物体无遗漏。

• 静态检测：确认是否需要长时间遮挡报警功能，如通道拥堵监测。

2. 环境适应性

• 温度范围：-25℃至+70℃，若超出需额外温控措施。

• 防护等级：IP67适用于粉尘、喷淋工况；若需更高防护，可咨询厂商定制。

3. 输出信号需求

• 开关量输出：选择PNP常开（NO）输出，最大负载200mA，直接驱动报警装置。

• 模拟量输出：若需连续监测板材厚度变化，需选择支持0-10V DC输出的型号（需确认产品规格）。

4. 安装方式兼容性

• 根据设备空间选择35mm DIN导轨安装或螺丝固定，确保安装稳固性。

四、技术参数

• 检测原理：多光束红外对射（850nm不可见光）

• 有效检测区：50×35mm

• 分辨率：0.5mm

• 响应频率：5kHz（5000次/秒）

• 供电电压：18–30V DC（典型24V）

• 输出信号：PNP常开（NO），最大负载200mA

• 防护等级：IP67

• 外壳材质：黑色阳极氧化铝

• 工作温度：-25℃至+70℃

• 环境光抗扰：10,000 lux

• 连接接口：3针M8标准连接器（ST3）

五、产品尺寸

• 外形尺寸：紧凑型设计，具体尺寸需参考产品手册（通常为长方体结构，长度约100-150mm）。

• 安装方式：支持通孔、螺纹或支架安装，兼容35mm DIN导轨。

• 连接线缆：可选配2m预制线缆，直接连接PLC或控制柜。

六、应用领域

1. 冲压/注塑行业

• 零件出料检测、计数、防卡模、工具保护，避免设备损坏与产品报废。

2. 电子/精密制造

• 微小元件（如芯片、电阻）、线缆、管材的存在/通过/长度检测，提升加工精度。

3. 包装/印刷行业

• 标签检测、纸边控制、料带监控，防止包装错误或印刷偏移。

4. 自动化产线

• 高速输送、振动盘、自动上料器的状态监控，确保物料连续供应。

5. 物流仓储

• 通道拥堵报警、货物长度测量，优化仓储空间利用率。

七、总结

Eickmann ORSHT-40-PSK-ST3红外光栅凭借其双模式工作、0.5mm高分辨率、5kHz响应频率及IP67防护等级，成为工业自动化领域中高速动态捕捉与静态监测的理想解决方案。其一体化金属外壳设计简化了安装流程，强抗干扰能力确保了恶劣环境下的稳定性。该产品广泛应用于冲压、电子、包装、物流等行业，可显著提升设备效率与产品良率，是保障产线连续运行的关键传感器之一。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
