一、产品介绍

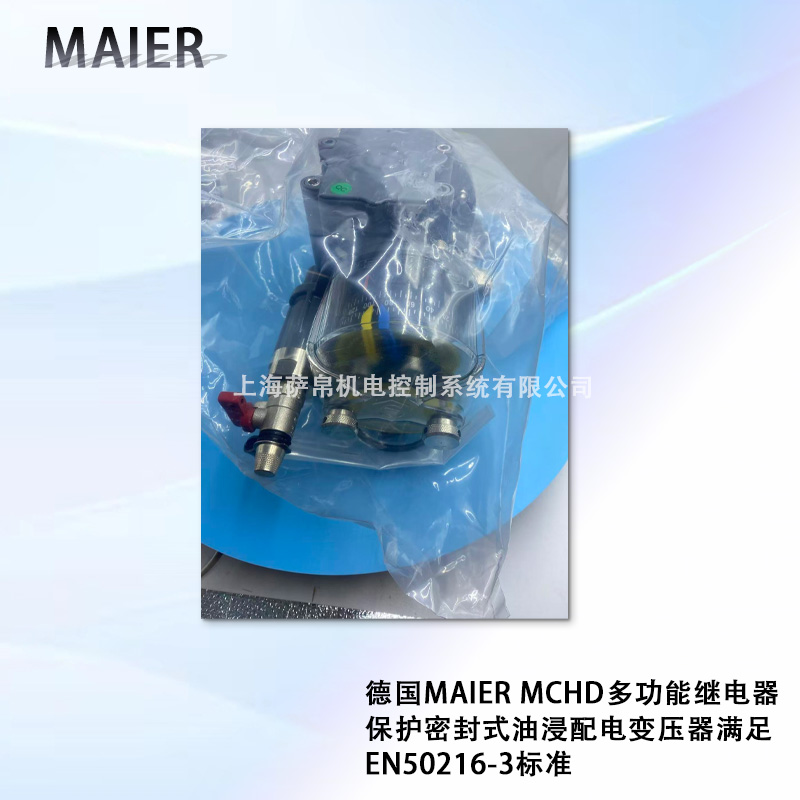

德国MAIER MCHD多功能继电器保护密封式油浸配电变压器是一款专为全密封油浸式变压器设计的综合保护装置，严格遵循EN 50216-3标准。该产品通过高度集成油温、油位、突发压力及气体逸出四大监测功能，实现变压器内部故障的早期预警与紧急跳闸保护。其核心设计采用油路与电气开关元件完全隔离的结构，结合C5-M级高防腐涂层，确保在严苛户外环境下的长期可靠运行，是保障变压器安全的关键一体化组件。

二、功能特点

1. 四合一全密封集成监测

• 集成油温（双金属温度计）、油位（浮子）、突发压力（膜片）、气体逸出（170 cm³阈值）四大监测功能，替代传统分散继电器，简化系统结构。

• 油路与电气元件完全隔离，彻底杜绝因电缆密封老化或紫外线脆化导致的油泄漏风险，确保变压器终身密封性。

2. 高防护与耐候性

• 外壳采用铝制SOLIDLINE粉末涂层，符合ISO 12944 C5-M标准，可抵御沿海盐雾、工业大气及强紫外线侵蚀。

• 防护等级达IP55（部分资料提及IP65/66），工作温度范围-30℃至+120℃，适应极端环境。

3. 可视化与机电高可靠性

• 顶部集成耐紫外线Lexan观察窗，支持360°直观查看油位及气体积聚情况。

• 核心监测单元（压力膜片、磁性浮子、双金属片）为纯机电结构，无需外部供电即可实现报警与跳闸，符合“失效-安全”原则。

4. 维护便捷性

• 内置1/8"球阀，支持油样采集与排气操作，无需排空变压器油即可完成维护，简化现场运维流程。

三、选型指南

1. 适用对象确认

• 仅适用于全密封、充液配电变压器或扼流线圈（无膨胀油箱）。若变压器带有气囊或波纹管膨胀器，需确认兼容性。

2. 功能阈值匹配

• 温度：双金属温度计范围0–140℃，限位开关调节范围20–120℃，需覆盖变压器运行工况。

• 压力：突发压力设定范围10–50 kPa（步进5 kPa），需根据变压器油箱耐压强度设定跳闸值（通常30–40 kPa）。

• 气体/油位：气体积聚≥170 cm³或油位下降同阈值触发报警。

3. 环境与认证要求

• 高腐蚀环境（如沿海项目）需选择C5-M涂层版本。

• 项目若强制要求EN 50216-3或IEC标准，MCHD为标准合规配置。

四、技术参数

• 监测参数：

• 温度：显示范围0–140℃，限位开关调节20–120℃（±2℃），带可复位最高温度指针。

• 压力：范围10–50 kPa（步进5 kPa），响应时间<0.5 s，膜片材质为氟橡胶（Viton）。

• 油位/气体：触发阈值170 cm³（油位下降/气体积聚），采用浮子+干簧管转换触点。

• 防护等级：IP55（EN 60529），抗冲击IK07（EN 50102）。

• 防腐等级：C5-M（ISO 12944），抗盐雾、抗紫外线。

• 触点容量：

• 温度触点：24V DC/4A，240V AC/3A。

• 压力触点：24V DC/2A，240V AC/6A。

• 操作温度：-30℃至+120℃，介质兼容矿物油、合成酯、有机酯。

五、产品尺寸

• 主体外形：紧凑圆柱形设计，外径约134 mm（含法兰），总高度约155–160 mm（含观察窗）。

• 安装接口：法兰适配标准油箱开口60 mm，采用4×M8螺栓固定，推荐安装扭矩6.0 N·m。

六、应用领域

1. 全密封配电变压器：作为城市电网、工业园区户外密封式油浸变压器（11kV/22kV）的标准出厂配置，完美匹配终身免维护设计理念。

2. 高腐蚀环境：特别适用于沿海风电场、港口岸电、石化园区等高盐雾、高污染环境下的变压器保护。

3. 轨道交通与基础设施：用于地铁整流变、牵引变电所等对空间和可靠性要求极高的场所。

七、总结

德国MAIER MCHD多功能继电器保护密封式油浸配电变压器通过“四合一集成+油电分离”设计，彻底解决了传统保护继电器在渗漏油、可靠性及环境适应性方面的痛点。其C5-M级防腐涂层与IP55防护等级，直接应对了出口设备在热带、海洋性气候下的长期生存挑战。选择MCHD作为密封式变压器的标准配置，是满足EN 50216-3标准、提升产品安全等级与客户价值的关键举措。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
