一、产品介绍

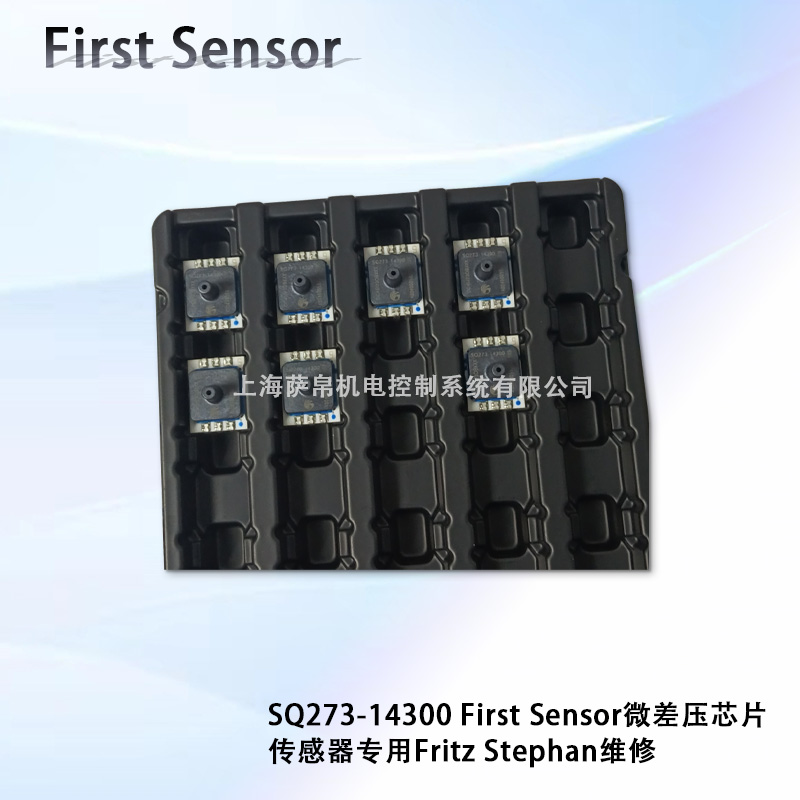

SQ273-14300是First Sensor（原Sensortechnics）生产的一款专为医疗设备设计的微差压芯片传感器，尤其适用于Fritz Stephan全系列呼吸机及麻醉机，如Baby Leo 2、Family 50/100、Caledon、Evario、Sara等机型。该传感器作为设备核心气路测量元件，能够精确测量呼吸过程中气体压力的微小变化，确保呼吸机根据患者呼吸状态实时调节通气参数，提供安全有效的呼吸支持治疗。

二、功能特点

1. 高精度测量：
   SQ273-14300具备高精度测量能力，量程为0～100 mbar（0～1 psi），精度达±0.25% FS（典型值），能够覆盖呼吸过程中微小差压变化，满足医疗设备对精确压力控制的需求。

2. 快速响应：
   响应时间小于1 ms，可实时捕捉呼吸波形变化，确保呼吸机能够迅速调整通气参数，适应患者呼吸需求，尤其适用于需要即时调节的医疗场景。

3. 稳定可靠：
   传感器采用高稳定性设计，能够在长时间运行过程中提供准确可靠的测量结果，减少故障率和维修次数，降低设备维护成本。

4. 抗干扰能力强：
   封装采用DIP-8金属屏蔽直插设计，具备抗静电（2 kV HBM）和抗电磁干扰能力，确保在复杂医疗环境中稳定工作。

5. 兼容性强：
   引脚、尺寸、电气、协议完全匹配Fritz Stephan主板，支持即换即用，无需硬件校准，上电自检通过，减少设备停机时间。

三、选型指南

1. 适配机型：
   优先选择SQ273-14300用于Fritz Stephan全系列呼吸机及麻醉机维修，确保型号唯一性（原厂无替代型号），避免因兼容性问题导致设备故障。

2. 性能需求：
   根据设备对压力测量的精度、响应时间等要求进行选型。SQ273-14300的高精度和快速响应特性，使其成为医疗设备维修的理想选择。

3. 认证要求：
   选择拥有ISO 13485、CE、FDA医疗级认证的传感器，确保产品符合医疗设备的安全和质量标准，降低使用风险。

四、技术参数

1. 类型：MEMS压阻式微差压/流量传感芯片。

2. 量程：0～100 mbar（0～1 psi）。

3. 精度：±0.25% FS（典型值）。

4. 响应时间：小于1 ms。

5. 供电：5 V DC / 12 V DC（双电压兼容主板）。

6. 输出：20 mV / 5 V模拟信号。

7. 工作温度：-40°C～+85°C（补偿范围0～50°C，可扩展至70°C）。

8. 抗静电：2 kV HBM。

9. 过载能力：2倍额定压力。

10. 寿命：24～36个月。

五、产品尺寸

SQ273-14300采用DIP-8金属屏蔽直插封装，具体尺寸为：

• 外形尺寸：9.5 mm（长）× 6.4 mm（宽）× 4.2 mm（高）。

• 引脚间距：2.54 mm，支持PCB板贴装或插座连接，占用空间小，适配呼吸机内部紧凑布局。

六、应用领域

1. 医疗设备：
   主要用于Fritz Stephan全系列呼吸机及麻醉机，如Baby Leo 2、Family 50/100、Caledon、Evario、Sara等机型，用于精确测量和控制呼吸过程中的气体压力变化。

2. 工业自动化：
   适用于气动、液压及自动化控制领域，如洁净室差压监测、过滤器堵塞检测、燃气压力监控等。

3. 实验室与楼宇自动化：
   用于微压风速测量、液位换算等场景，如实验室通风设备压力控制、楼宇自控系统压力监测等。

七、总结

SQ273-14300是First Sensor专为医疗设备设计的高精度微差压芯片传感器，以其卓越的性能和稳定性，在医疗领域尤其是呼吸机应用中占据重要地位。该传感器具备高精度、快速响应、稳定可靠和兼容性强等特点，能够精确测量呼吸过程中的微小差压变化，确保呼吸机根据患者呼吸状态实时调节通气参数，提供安全有效的呼吸支持治疗。同时，其广泛的应用领域和定制化服务，使其成为工业自动化和实验室设备等领域的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
