一、产品介绍

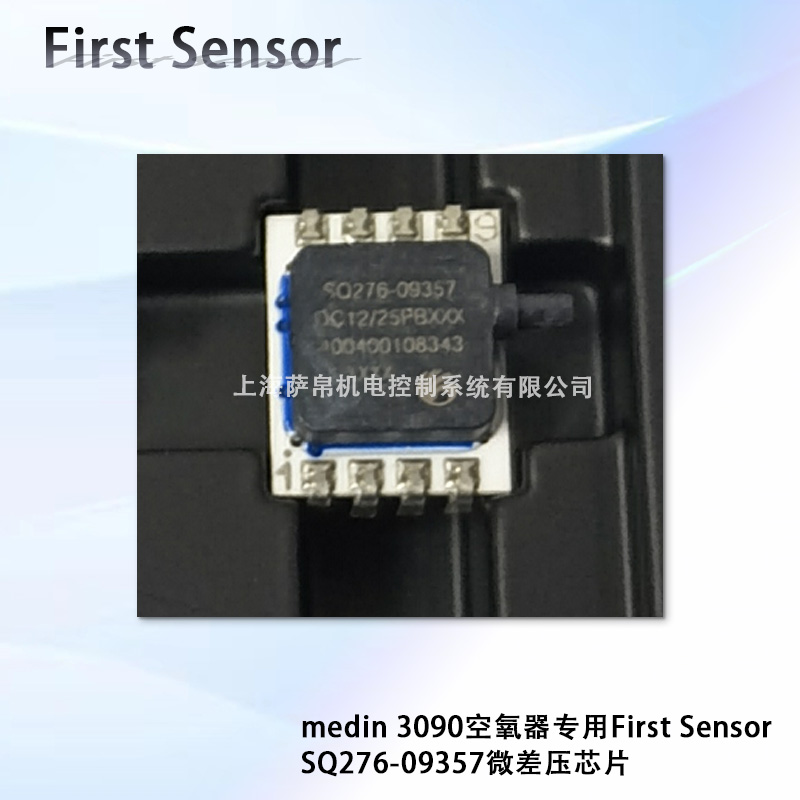

First Sensor SQ276-09357微差压芯片是德国First Sensor公司（原Sensortechnics）专为medin 3090空氧混合器设计的一款高精度医疗级传感器。该芯片采用先进的MEMS技术制造，具备差压测量功能，能够精确监测空气与氧气混合气体的差压和流量，从而控制氧浓度（FiO₂）在21%至100%之间输出。作为medin 3090空氧混合器的核心部件，该芯片在确保通气安全、稳定氧浓度方面发挥着至关重要的作用。

二、功能特点

1. 高精度测量：量程覆盖±20 mbar，精度高达±0.1% FS（25℃时），能够精确感知并测量混合气体中的微小压力变化。

2. 快速响应：响应时间仅为0.5-1毫秒，能够实时捕捉压力变化，确保空氧混合器能够迅速调整通气参数。

3. 正负压差检测：支持正负压差检测，全面监控吸气与呼气循环，确保通气安全。

4. 温度补偿：内置11位温度传感器，自动补偿环境温度影响，确保测量准确性。

5. 双输出模式：提供模拟电压（0.5-4.5V）和I²C数字双输出，便于与不同控制系统集成。

6. 医疗级认证：通过ISO 13485和CE认证，符合医疗设备的高标准要求。

三、选型指南

1. 确认量程：根据medin 3090空氧混合器的型号和应用场景，选择默认量程±20 mbar的芯片，该量程适用于大多数空氧混合设备。

2. 输出信号匹配：该芯片提供模拟电压和I²C数字双输出，需根据空氧混合器控制系统的接口类型选择匹配的输出模式。

3. 供电电压：芯片供电电压为3.3V或5V DC±10%，需确认空氧混合器主板供电电压是否匹配。

4. 封装形式：采用DIP-8封装，体积小巧，便于集成到空氧混合器内部。

5. 定制化需求：如需特殊量程、输出信号或接口形式，可联系First Sensor或其授权代理商进行定制。

四、技术参数

1. 压力类型：差压（Differential Pressure）

2. 量程：±20 mbar（可定制±5mbar至±500mbar）

3. 供电：3.3V或5V DC±10%

4. 输出：模拟电压（0.5-4.5V）+ I²C数字双输出（16位压差 + 11位温度）

5. 响应时间：0.5-1毫秒

6. 精度：±0.1% FS（25℃时），年漂移<0.5%

7. 工作温度：-20℃至+85℃（医疗应用建议0-50℃）

8. 储存温度：-40℃至125℃

9. 过载能力：3倍满量程

10. 认证：ISO 13485、CE

五、产品尺寸

First Sensor SQ276-09357微差压芯片采用DIP-8封装，具体尺寸为：

1. 长：约9.8mm

2. 宽：约9.8mm

3. 高：约7.2mm

六、应用领域

1. medin 3090空氧混合器：作为核心部件，精确监测空气与氧气混合气体的差压和流量，控制氧浓度输出。

2. 新生儿CPAP系统：用于新生儿无创呼吸支持，确保通气安全稳定。

3. 其他空氧混合设备：适用于需要精确控制氧浓度的空氧混合设备，如麻醉工作站、高频振荡通气（HFOV）系统等。

4. 医疗设备维修与替换：作为medin 3090空氧混合器的维修专用芯片，用于替换故障或老化的压力传感器，恢复设备性能。

七、总结

First Sensor SQ276-09357微差压芯片凭借其高精度、快速响应、稳定可靠和低功耗等核心优势，在医疗领域发挥着重要作用。该芯片专为medin 3090空氧混合器设计，能够精确监测混合气体的差压和流量，确保氧浓度的稳定输出。同时，其双输出模式、温度补偿和抗干扰能力强等特点，使得该芯片易于集成到不同控制系统中，提高设备的整体性能。此外，该芯片还具备医疗级认证和长寿命、低漂移等优势，是医疗设备压力测量的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
