一、产品介绍

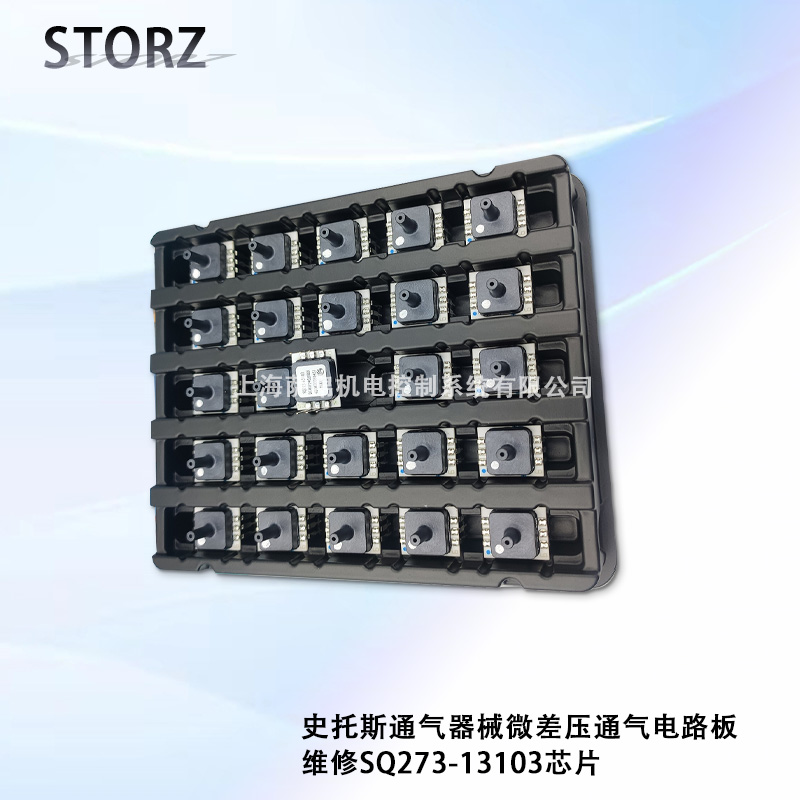

SQ273-13103是First Sensor（现为TE Connectivity旗下品牌）专为医疗级气腹机设计的微差压传感器芯片，核心功能是实时监测腹腔压力并反馈至控制系统，确保气腹机在腹腔镜手术中精准控制充气压力、流量及气腹稳定性。该芯片是卡尔史托斯（KARL STORZ）UI400、Endoflator 40、SCB等机型的核心压力监测部件，直接关联手术空间建立与患者安全。

二、功能特点

1. 高精度测量：量程0～30 psi（约0～2070 mbar/0～1550 mmHg），精度±0.25% FS，可捕捉微小压力变化，满足气腹手术对压力控制的严苛要求。

2. 快速响应：毫秒级响应时间，实时反映压力波动，支持气腹机快速调整充气参数。

3. 双输出模式：提供0.5-4.5V模拟电压和I²C数字信号，便于与控制系统集成，支持压力与温度双参数监测。

4. 温度补偿：内置11位温度传感器，自动修正环境温度影响，确保测量准确性。

5. 医疗级认证：通过ISO 13485、CE、RoHS、IEC 60601-1-2认证，符合医疗设备安全标准。

6. 抗干扰设计：金属屏蔽封装，适应复杂医疗电磁环境。

三、选型指南

1. 量程匹配：默认0～30 psi量程适用于大多数腹腔镜手术气腹机，若需其他范围（如0～15 psi或0～50 psi），需联系TE Connectivity或授权代理商定制。

2. 输出信号：根据控制系统接口选择模拟或数字输出，或双模式兼容设计。

3. 供电电压：支持3.0-5.5V（数字）/5V（模拟）供电，需确认设备主板供电匹配性。

4. 封装形式：采用DIP-8直插封装，单气嘴设计，体积小巧（约9.8×9.8×7.2mm），便于集成。

5. 定制需求：如需特殊量程、输出协议或接口，可联系TE Connectivity或上海萨帛机电等授权代理商进行定制。

四、技术参数

• 压力类型：差压/表压传感器

• 量程：0～30 psi（可定制）

• 供电：3.0-5.5V（数字）/5V（模拟）

• 输出：0.5-4.5V模拟电压 + I²C数字信号（16位压差+11位温度）

• 精度：±0.25% FS，低漂移

• 响应时间：毫秒级

• 工作温度：-40℃至+85℃（医疗应用建议0-50℃）

• 过载能力：3倍满量程

• 认证：ISO 13485、CE、RoHS、IEC 60601-1-2

五、产品尺寸

• 长：约9.8mm

• 宽：约9.8mm

• 高：约7.2mm
  DIP-8直插封装设计紧凑，节省PCB空间，适合高密度集成。

六、应用领域

1. 卡尔史托斯气腹机：作为UI400、Endoflator 40、SCB等机型的核心压力监测芯片，精准控制腹腔压力，保障手术安全。

2. 其他品牌气腹机：适用于需要高精度压力监测的腹腔镜手术设备，如部分国产气腹机升级替换。

3. 医疗设备维修：作为故障芯片的替换件，恢复气腹机性能，解决压力不准、报警异常等问题。

4. 工业领域：延伸应用于气动控制、液压系统及自动化设备中的微压检测。

七、总结
SQ273-13103芯片凭借其高精度、快速响应、稳定可靠及医疗级认证，成为腹腔镜手术气腹机的“压力核心”。其双输出模式与温度补偿功能简化了系统设计，而紧凑封装与抗干扰能力则提升了设备集成度与鲁棒性。无论是用于高端气腹机，还是作为维修替换件，该芯片均能显著提升手术安全性与设备稳定性，是医疗设备制造商与维修服务商的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
