一、产品介绍

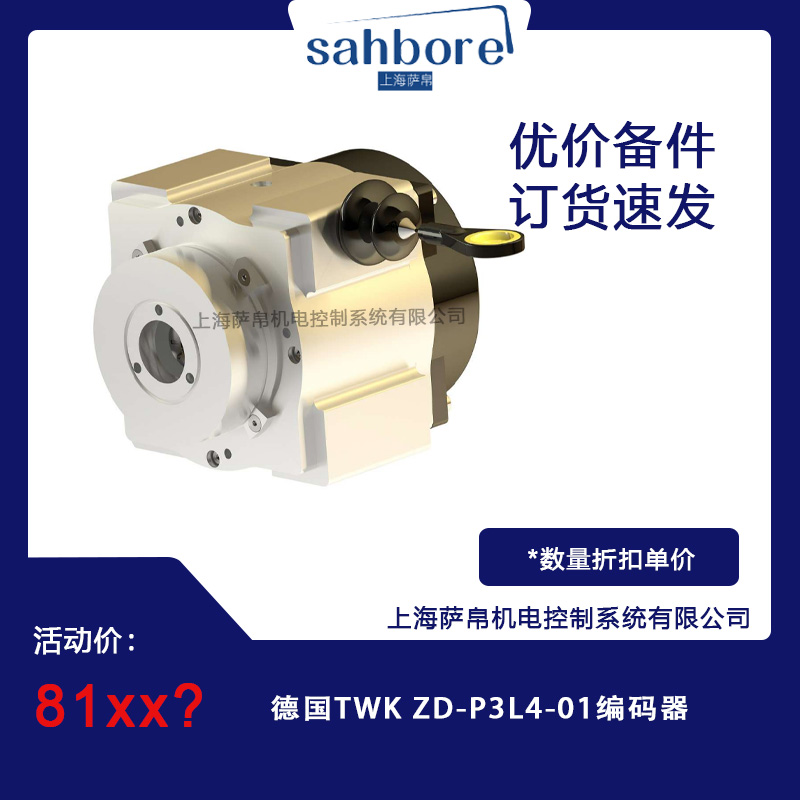

德国TWK ZD-P3L4-01编码器是一款专为工业自动化设计的CANopen通讯连接盖（总线模块），主要适配TWK CEV65、CRD、SRD系列多圈绝对值编码器。其核心功能是通过CANopen协议实现编码器与控制系统的实时数据交互，支持多设备串联布线，并集成诊断功能与防护升级，适用于造纸、印刷、起重、压力控制等复杂工业场景。

二、功能特点

1. CANopen通讯支持

• 兼容CiA 301（v4.1）和CiA 406（v3.0）编码器协议，确保与主流工业控制器的无缝对接。

• 支持波特率自动/手动配置（10k~1M Baud），适应不同传输距离与速率需求。

2. 多设备串联能力

• 采用T型耦合拓扑结构，支持一线串联多设备，减少布线复杂度与成本。

• 内置终端电阻（120Ω），通过拨码开关快速切换，避免信号反射干扰。

3. 地址与参数配置

• 地址设置通过旋转拨码实现（范围1–127），无需额外软件，简化现场调试流程。

• 输出代码支持二进制/格雷码可编程，满足不同控制系统的编码需求。

4. 诊断与状态指示

• 集成诊断LED，实时显示电源、CAN状态及故障信息，便于快速定位问题。

• 支持多圈数据永久保持（无电池设计），断电后位置信息不丢失。

5. 防护与耐用性

• 与编码器组合后防护等级达IP65/IP66，耐油、耐盐雾、耐湿热，适应恶劣环境。

• 材质可选压铸铝或不锈钢，抗振动（20g）与抗冲击（100g），确保长期稳定性。

三、选型指南

1. 适配编码器系列

• 确认设备使用TWK CEV65、CRD或SRD系列多圈绝对值编码器，其他系列需验证兼容性。

2. 通讯协议需求

• 若系统要求CANopen协议，ZD-P3L4-01为首选；若需其他协议（如PROFIBUS-DP），需选择对应型号（如ZD-P3L4-01的变体）。

3. 环境适应性

• 潮湿或腐蚀性环境：选择不锈钢材质版本，防护等级IP66。

• 极端温度场景：确认工作温度范围（-20°C至+85°C）是否满足需求。

4. 布线与拓扑

• 长距离或多节点布线：优先选用T型耦合拓扑，减少信号衰减。

• 空间受限场景：选择紧凑型设计（Φ≈80mm，高≈50mm），便于安装。

四、技术参数

• 通讯接口：CANopen，波特率10k~1M Baud（自动/手动）。

• 连接器：2 × M12 5针（公/母），支持T型耦合拓扑。

• 供电：10–30 VDC（典型24V），功耗<2W。

• 地址范围：1–127（拨码设置）。

• 工作温度：-20°C ~ +85°C。

• 防护等级：IP65（配合编码器），可选IP66。

• 重量：1.0 kg。

• 材质：压铸铝/不锈钢（可选）。

• 认证：CE、UKCA、RoHS、REACH。

五、产品尺寸

• 外径：约80mm。

• 高度：约50mm。

• 连接器类型：2 × M12 5针（公/母），线缆长度300mm（标准配置）。

• 安装方式：法兰侧装，同步法兰或夹紧法兰可选，适配轴径6mm/10mm。

六、应用领域

1. 造纸与印刷机械：实时监测卷筒纸张力与位置，确保印刷精度。

2. 起重设备：回转/行走位置同步控制，防止超程或碰撞。

3. 压力控制：液压系统压力监测与闭环控制，提升系统响应速度。

4. 测试工作台：高精度位移反馈，支持动态测试与数据分析。

5. 纺织机械：纱线张力与卷绕速度控制，优化生产效率。

6. 模拟器与测速反馈：运动平台位置跟踪，提供实时速度信号。

七、总结
德国TWK ZD-P3L4-01编码器凭借其高可靠性CANopen通讯、多设备串联能力与全防护设计，成为工业自动化领域位置反馈的核心组件。其无电池多圈数据保持、即插即用配置与抗恶劣环境特性，显著降低了系统维护成本与停机风险。选型时需重点关注适配编码器系列、通讯协议需求及环境适应性，以确保与现有系统的无缝集成。长期来看，该产品以低故障率与长寿命优势，为高精度运动控制场景提供了高性价比解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
