一、产品介绍

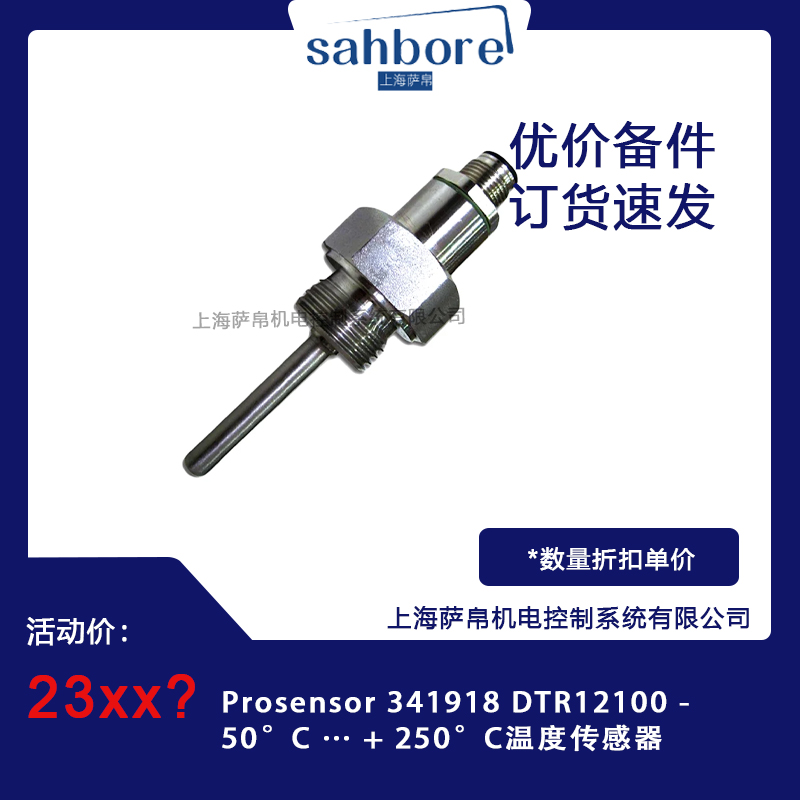

Prosensor 341918 DTR12100 - 50°C … + 250°C 温度传感器是一款由 Prosensor 公司生产的工业级 RTD（电阻温度检测器）传感器产品。该传感器采用 PT100 铂电阻传感元件，配合高品质不锈钢保护管与专业屏蔽电缆设计，专为工业现场的精确温度测量而打造。型号中"DTR12100"代表其标准化的结构尺寸系列，"341918"为该产品的内部订货编号，测量范围覆盖 -50°C 至 +250°C，可满足中低温段工业过程控制的严苛需求。该产品广泛应用于化工、制药、食品加工、暖通空调、机械设备等领域，是温度监测与控制系统中的核心传感元件。

二、功能特点

1. 高精度铂电阻测温：采用 PT100 铂电阻传感元件，符合 IEC 60751 国际标准，Class A 精度等级可达 ±0.15°C@0°C，确保温度数据的准确性与可追溯性。

2. 宽温区覆盖：测量范围从 -50°C 延伸至 +250°C，能够适应从低温冷冻到中高温工艺的多种工况环境。

3. 坚固不锈钢保护管：采用 316L 或 304 不锈钢材质保护套管，具备优异的耐腐蚀、耐高压性能，可在潮湿、化学腐蚀等恶劣工业环境中长期稳定运行。

4. 快速热响应：在液体介质中热响应时间 τ0.5 小于 5 秒，在空气中小于 15 秒，能够及时反馈温度变化，满足动态测温需求。

5. 屏蔽抗干扰设计：配备 PTFE 绝缘镀银铜芯屏蔽电缆，有效抑制工业现场的电磁干扰，确保信号传输的纯净与稳定。

6. 长期稳定性优异：年漂移量小于 0.05°C（200°C 以下环境），保证长期使用中测量数据的一致性。

7. 多种安装方式：支持螺纹安装（默认 M12×1.5，可选 G1/4"、G1/2"）、法兰固定及直接插入式等多种安装形式，灵活适配不同工艺接口。

8. 机械强度高：可耐受工业环境中的振动与机械冲击，适用于振动环境下的温度监测。

三、选型指南

1. 确定温度范围与精度要求：根据实际工况确定被测温度的上下限。本型号覆盖 -50°C 至 +250°C，若为精密过程控制建议选用 Class A 级（±0.15°C@0°C），常规监测可选用 Class B 级（±0.3°C@0°C）。

2. 分析工作环境条件：评估被测介质的腐蚀性、压力、振动等因素。316L 不锈钢保护管适用于大多数化工、食品、制药等腐蚀性环境；若存在爆炸风险，需选配 ATEX 认证型号。

3. 确认安装方式与接口尺寸：根据现场工艺管道或设备的接口形式选择合适的安装方式，常见有螺纹连接（M12×1.5、G1/2" 等）和法兰连接（DN25、DN50 等），订货时需明确具体规格。型号中"12"通常指 M12 螺纹，"100"指插入长度约 100mm。

4. 确定探杆尺寸：标准探头直径常见为 6mm 或 8mm（DTR12100 系列通常为 6mm 直径、100mm 插入长度），需根据被测介质深度和流速合理选择。

5. 电缆长度与出线方式：标准配置电缆长度通常为 2 米，最长可定制至 50 米；电缆出线方式可选直角出线或轴向出线，需根据现场布线空间确定。

6. 电气连接与信号输出：本型号为三线制或四线制 PT100，需配合相应的温度变送器或 PLC 模拟量输入模块使用，确保测量回路的匹配性。三线制可消除引线电阻影响，四线制精度更高。

四、技术参数

• 产品型号：341918 DTR12100 - 50°C … + 250°C

• 传感器类型：三线制/四线制 PT100 铂电阻（符合 IEC 60751 标准）

• 测量范围：-50°C ～ +250°C

• 精度等级：Class A（±0.15°C@0°C），Class B 可选（±0.3°C@0°C）

• 长期稳定性：＜0.05°C/年（200°C 以下环境）

• 热响应时间：τ0.5 ＜5s（液体介质中），τ0.5 ＜15s（空气中）

• 保护管材质：316L 不锈钢（可选 304 不锈钢）

• 防护等级：IP67（标准配置）

• 机械振动耐受：10g@50Hz（符合 IEC 60068-2-6）

• 电气连接：PTFE 绝缘镀银铜芯屏蔽电缆，耐温 -60℃ ～ +260℃

• 接线制式：三线制或四线制

• 工作温度（电缆）：-60℃ ～ +260℃

• 探头直径：6mm（DTR12100 系列标准），可选 3mm / 8mm

• 插入长度：100mm（型号中"100"即指此参数），可定制 50mm ～ 300mm

• 安装螺纹：M12×1.5（默认），可选 G1/4"、G1/2"、NPT1/2"

• 电缆出线方式：直角出线或轴向出线（可选）

• 标准电缆长度：2 米（最长可定制 50 米）

• 引线材质：镀银铜线或镍线

• 绝缘电阻：＞100MΩ@500VDC

• 探头表面处理：电解抛光或钝化处理

五、产品尺寸

Prosensor 341918 DTR12100 的主要结构尺寸如下：

• 探头直径：6mm（DTR12100 系列标准规格），另有 3mm、8mm 等规格可供选择

• 插入长度（探杆长度）：100mm（型号中"100"即指此参数），可根据实际工况定制 50mm 至 300mm 范围内的长度

• 安装螺纹规格：M12×1.5 为默认配置，螺纹长度约 15mm，如需其他螺纹规格（如 G1/4"、G1/2"、NPT1/2"）可在订货时指定

• 保护管外径：6mm（与探头直径一致，316L 不锈钢一体成型），壁厚约 0.5mm ～ 1mm

• 保护管总长：插入长度 + 螺纹长度，标准配置约为 115mm（100mm 探杆 + 15mm 螺纹）

• 电缆出口方向：直角出线（默认）或轴向出线，两种方式可根据安装空间灵活选择

• 电缆外径：约 5mm ～ 6mm（含双层屏蔽层，单根电缆）或约 8mm ～ 9mm（三线/四线组合电缆）

• 整体长度（含电缆）：标准配置约为 2.1 米（115mm 探杆 + 2m 电缆），具体长度取决于定制的探杆长度和电缆长度

• 接线盒（可选）：若选配接线盒，尺寸约为 80mm × 60mm × 30mm，防护等级可达 IP65/IP67

• 重量：标准配置约 80g ～ 120g（不含电缆）

六、应用领域

Prosensor 341918 DTR12100 - 50°C … + 250°C 温度传感器凭借其高精度、宽温区、强耐腐蚀性和快速响应等综合优势，在众多工业领域中发挥着关键的温度监测作用：

1. 工业过程控制：用于化工反应釜、蒸馏塔、蒸发器等设备的温度精确监测与闭环控制，确保工艺参数稳定，产品质量可控。

2. 制药与生物工程：在灭菌设备、发酵罐、冻干机等场合的温度监控，满足 GMP 规范和卫生级要求，保障药品安全与质量。

3. 食品与饮料行业：用于巴氏杀菌、冷链储存、烘焙炉温监测等，确保食品安全和延长保质期，符合 HACCP 体系要求。

4. 暖通空调（HVAC）：用于中央空调冷媒温度检测、供热系统水温监测、洁净室温湿度控制，确保舒适环境与节能运行。

5. 机械设备监测：对液压系统、齿轮箱、发动机冷却系统等关键部件进行温度监控，实现预测性维护，减少非计划停机。

6. 能源与电力：应用于变压器绕组测温、开关柜温度监测、电缆接头测温等，提高电力系统运行安全性。

7. 水处理与环保：适用于污水处理、废气脱硫等环保设备中的温度监测与控制，确保达标排放。

8. 实验室与科研：用于精密恒温槽、环境试验箱、材料测试设备等高精度温度测量场合，为科研实验提供可靠数据。

七、总结

Prosensor 341918 DTR12100 - 50°C … + 250°C 温度传感器是一款性能卓越的工业级 PT100 铂电阻温度传感器，由 Prosensor 公司精心制造。该产品以 Class A 级高精度（-50°C 至 +250°C 宽温区覆盖）、316L 不锈钢坚固保护结构、IP67 防护等级、快速热响应（液体中＜5s）以及优异的长期稳定性（＜0.05°C/年）等核心优势，全面满足工业过程控制、制药、食品加工、暖通空调、能源电力等领域的严苛测温需求。型号中 DTR12100 明确标识了其 6mm 直径、M12×1.5 螺纹、100mm 插入长度的标准化结构尺寸，便于工程设计与现场安装。其三线制/四线制接线方式、双层屏蔽抗干扰电缆和多种安装接口设计，进一步提升了现场适用性与信号可靠性。用户在选型时应重点关注温度范围、精度等级、安装方式、探杆尺寸及电缆配置等关键参数，特殊工况建议咨询 Prosensor 专业技术团队获取定制化方案。总体而言，Prosensor 341918 DTR12100 以其可靠的品质、标准化的尺寸和广泛的适应性，是工业温度测量领域中值得信赖的专业之选。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
