一、产品介绍

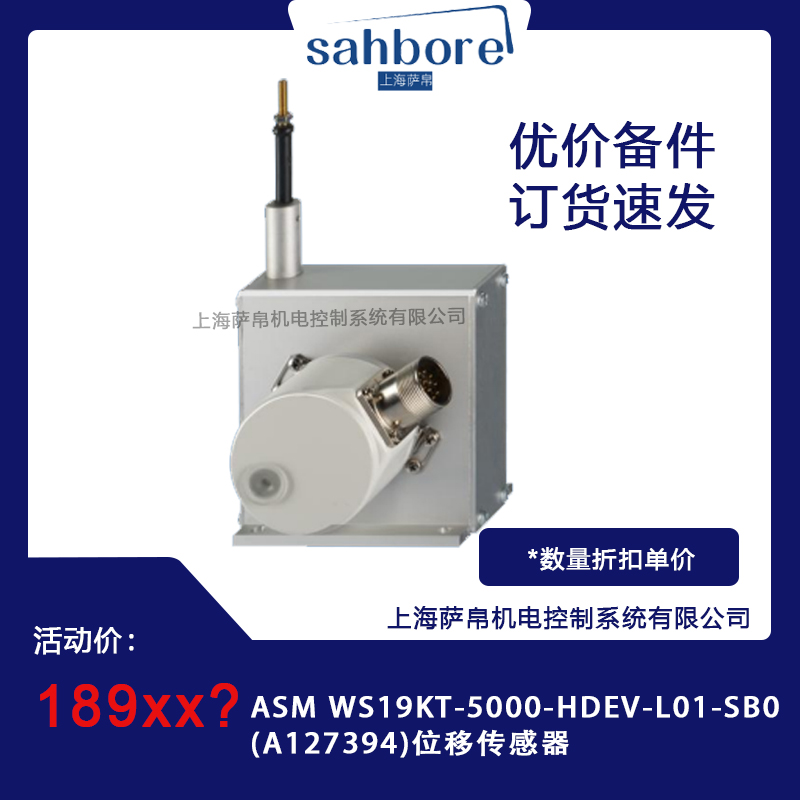

ASM WS19KT-5000-HDEV-L01-SB0（A127394）是一款由德国ASM GmbH公司生产的高性能拉绳式位移传感器。ASM公司总部位于德国慕尼黑，拥有超过四十年的位移传感技术研发与制造经验，其产品以卓越的测量精度和极高的可靠性著称于全球工业传感领域。WS19KT系列专为大测量范围应用而设计，测量范围最高可达15,000mm，适用于型材外壳中的工业级测量场景。该型号中"5000"表示测量量程为5,000mm，"HDEV"表示输出信号类型为增量式编码器输出（通常对应HTL/推挽输出），"L01"表示电气连接方式及电缆配置，"SB0"表示出线方式为侧出线。备件编号A127394为该产品的唯一识别序列号，便于售后追溯与配件管理。

二、功能特点

1. 大测量量程：测量范围达5,000mm，属于WS19KT系列的中等量程配置，可满足大型设备行程监测需求。

2. 增量式编码器输出（HDEV）：采用增量式编码信号输出，提供高分辨率的位置反馈，适用于需要精确速度和方向检测的闭环控制系统。

3. 无磨损磁性编码器技术：内部采用无接触式磁性编码原理，传感元件与运动部件之间无物理接触，彻底消除磨损问题，使用寿命极长。

4. 高防护等级IP64：防护等级达到IP64，可有效防止粉尘侵入和各方向溅水，适应恶劣工业环境下的长期稳定运行。

5. 型材外壳设计：采用坚固的铝制型材外壳，结构紧凑且抗冲击能力强，适合安装空间受限的场合。

6. 侧出线设计（SB0）：电缆从传感器侧面引出，便于在狭窄安装空间内布线，减少干涉。

7. 宽工作温度范围：可在-40℃至+80℃的温度范围内稳定工作，适应高温车间、低温冷库等极端环境。

8. 高分辨率与重复性：采用先进的磁致伸缩或磁性编码技术，分辨率可达微米级，重复精度优于±0.05%FS，确保长期测量一致性。

9. 多种输出可选：WS19KT系列还提供SSI、CANopen、PROFIBUS等总线输出选项，便于集成到不同的工业控制网络中。

10. 德国品质保障：严格按照德国工业标准设计制造，每台传感器出厂前经过全面质量检测，确保产品一致性和长期可靠性。

三、选型指南

1. 确定测量量程：根据实际被测物体的最大位移量选择合适的量程。本型号为5,000mm，若被测行程超过此值，可考虑WS19KT-8000或WS19KT-10000等更大量程型号；若行程较小，可选择WS19KT-2000或WS19KT-3000以获得更高分辨率。

2. 确认输出信号类型：HDEV表示增量式编码器输出（HTL推挽），适用于PLC高速计数输入或运动控制器。若需绝对位置输出，可选择HSSI（SSI）或HPROF（PROFIBUS）等型号；若需模拟量输出，可选择HCAN（CANopen）或电位器输出型号。

3. 评估安装空间与出线方式：SB0为侧出线，适用于安装空间狭窄、电缆需从侧面引出的场合。若需底部出线可选择M4G（底部出线+M4连接器），若需轴向出线可选择其他配置。

4. 考虑防护等级需求：IP64适用于一般工业环境。若在户外或高粉尘环境使用，可选择IP65/IP67型号；若需更高防护（如水下或高压冲洗环境），可考虑WS61系列（IP67/IP69K）。

5. 确认电气接口：L01表示特定的电气连接配置，需确认与控制系统的接口兼容性，包括电源电压（通常DC10~30V）、信号电平（HTL为24V推挽）等。

6. 电缆长度与类型：标准配置电缆长度需确认，通常为2米或可定制至50米。电缆材质有PUR（聚氨酯）和硅胶可选，PUR耐油耐磨，硅胶耐高温。

7. 安装方式确认：WS19KT系列支持多种安装方式，包括法兰安装、夹箍安装、螺纹安装等，需根据现场结构选择合适的安装附件。

四、技术参数

• 产品型号：WS19KT-5000-HDEV-L01-SB0

• 备件编号（A-Nr.）：A127394

• 品牌：ASM GmbH（德国）

• 传感器类型：拉绳式位移传感器

• 系列：WS19KT（大测量范围型材外壳系列）

• 测量范围：5,000mm

• 最大测量范围（系列）：可达15,000mm

• 输出信号：增量式编码器（HDEV/HTL推挽输出）

• 线性度：≤±0.1%FS（典型值）

• 重复精度：≤±0.05%FS（典型值）

• 分辨率：取决于编码器线数，典型值可达0.01mm级别

• 防护等级：IP64

• 工作温度：-40℃ 至 +80℃

• 存储温度：-40℃ 至 +85℃

• 电源电压：DC 10~30V（典型24V DC）

• 最大工作电流：≤100mA（典型值）

• 外壳材质：铝制型材外壳

• 出线方式：SB0（侧出线）

• 电气连接：L01（标准连接配置）

• 绳索材质：不锈钢编织绳，耐腐蚀耐磨损

• 绳索直径：约1.5mm~2.0mm

• 机械寿命：≥100万次（无磨损设计）

• 重量：约350g~500g（不含电缆）

• 适用标准：符合CE、RoHS等欧洲工业标准

• 产地：德国制造

五、产品尺寸

ASM WS19KT-5000-HDEV-L01-SB0的主要结构尺寸如下：

• 传感器主体长度：约280mm~320mm（含安装法兰，具体取决于L01配置）

• 型材外壳截面：约40mm × 40mm（铝制型材）

• 外壳总长度（含出线端）：约350mm~380mm

• 安装法兰尺寸：约50mm × 50mm，带安装孔（孔距需参照安装图纸）

• 绳索出口孔径：约8mm~10mm

• 侧出线口位置：位于传感器侧面中部偏下位置

• 电缆外径：约6mm~8mm（含屏蔽层，PUR材质）

• 标准电缆长度：2米（可定制至50米）

• 整体重量（含2米电缆）：约450g~600g

• 包装尺寸：约350mm × 100mm × 80mm（单把独立包装，含配件）

• 安装附件：通常包含安装法兰、夹箍、绳索固定螺母等

六、应用领域

ASM WS19KT-5000-HDEV-L01-SB0凭借其5,000mm大测量范围、增量式编码器输出、IP64防护等级和无磨损长寿命等核心优势，在众多工业领域中发挥着关键的位移监测作用：

1. 注塑机与压铸机：用于合模行程、射胶行程的精确监测与闭环控制，确保产品质量一致性。

2. 液压机与冲床：监测滑块行程和压力板位置，实现冲压深度精确控制和过载保护。

3. 起重机械与港口设备：龙门吊、桥式起重机的吊钩高度和小车位置监测，保障起重作业安全。

4. 盾构机与隧道工程：用于盾构机推进缸行程监测、管片拼装机位置反馈，确保隧道施工精度。

5. 钢铁冶金行业：轧辊调节、钢板厚度控制、炉门开度监测等，适应高温多尘的恶劣环境。

6. 木工机械与板材设备：锯切深度、压板行程、裁板位置的精确检测，提高加工精度和效率。

7. 工程机械：挖掘机臂架伸缩、装载机铲斗升降、起重机臂架角度等多点位移监测。

8. 水处理与环保：闸门开度、水坝水位、污水处理设备行程监测，适应潮湿腐蚀环境。

9. 仓储物流设备：堆垛机货叉位置、自动立体仓库巷道行走距离监测，确保物流自动化精准运行。

10. 舞台与娱乐设备：大型舞台升降台、幕布开合行程检测，满足频繁启停和高可靠性要求。

11. 矿山与地质监测：矿井提升机行程、边坡位移监测、地质灾害预警系统中的位移测量。

12. 风力发电：风机叶片变桨行程、塔筒门开度、偏航系统位置反馈，适应户外恶劣气候。

七、总结

ASM WS19KT-5000-HDEV-L01-SB0（A127394）是一款由德国ASM公司精心打造的高性能拉绳式位移传感器，专为5,000mm大测量范围的工业应用而设计。该产品采用无磨损磁性编码器技术，配合增量式HTL输出，实现了高分辨率、高重复性和超长使用寿命的完美结合。IP64防护等级和铝制型材外壳确保其在粉尘、潮湿、振动等恶劣工业环境中长期稳定运行。侧出线设计（SB0）便于狭窄空间安装布线，L01电气连接配置兼容主流PLC和运动控制系统。其广泛的应用领域涵盖注塑机、液压机、起重机械、盾构机、钢铁冶金、工程机械、仓储物流、风力发电等众多行业，是工业自动化位移测量领域中兼具可靠性与实用性的专业之选。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
