一、产品介绍

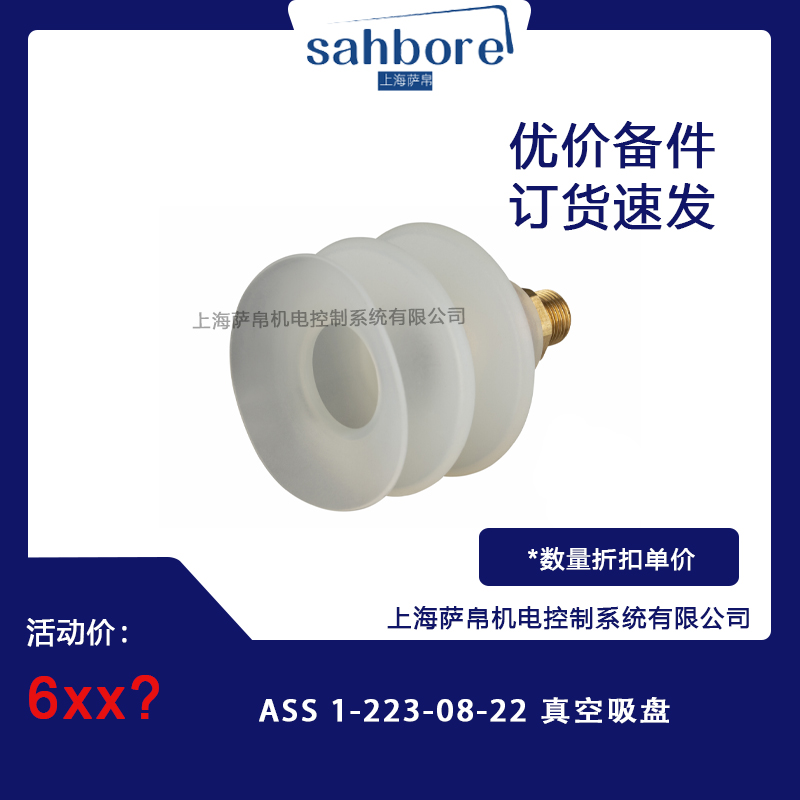

ASS 1-223-08-22 真空吸盘是一款工业级真空吸附执行元件，属于模块化真空搬运系统中的核心末端抓取部件。该型号采用经典编号规则命名，"ASS"代表产品系列，"1-223"标识吸盘主体规格和承载等级，"08"对应吸盘有效直径约 20mm（行业标准编码中 08≈20mm），"22"表示连接接口和安装螺纹规格。真空吸盘基于伯努利负压原理工作，通过真空泵或真空发生器抽取吸盘内部空气形成负压（典型工作真空度-60kPa～-88kPa），利用外界大气压与吸盘内部的压力差产生吸附力，实现对光滑表面工件的无接触式抓取、搬运和定位。该产品广泛适配工业机器人末端执行器、自动化机械手、气动搬运设备等场景，是半导体、电子、食品、物流、汽车制造等行业中替代传统机械夹爪的理想选择。
二、功能特点
负压吸附原理：基于物理真空压差产生吸附力，无需电磁或液压驱动，本质安全，适用于防爆区域和洁净环境。
无接触无损抓取：吸盘表面与工件之间无机械接触应力，特别适合玻璃、晶圆、薄膜、涂层件等易划伤或易碎工件的搬运。
模块化快装设计：标准接口螺纹连接，无需专用工具即可快速拆装，适配市场主流真空发生器和机械手法兰。
多种材质可选：可配置丁腈橡胶（NBR）、硅橡胶、聚氨酯（PU）等材质，适配不同温度、油性、耐磨损和防静电需求。
形状多样适配：提供平形、波纹形（风琴形）、深形等多种吸盘轮廓，适应平面、曲面、球形等不同工件表面。
快速响应释放：配合电磁阀控制真空通断，吸附和释放时间可达毫秒级，满足高速节拍生产线需求。
防滑脱安全设计：真空度下降时吸附力自动衰减，配合真空安全阀可防止多吸盘系统中单个失效导致连锁脱落。
轻量化紧凑结构：整体尺寸小巧、重量轻，适合安装在机器人手臂末端等空间受限位置，不增加额外负载。
耐腐蚀耐油材质：聚氨酯和氟橡胶版本可耐受油雾、酸碱蒸汽等恶劣工业环境，延长使用寿命。
长寿命低维护：橡胶弹性体耐疲劳性能优异，正常使用寿命可达数百万次循环，维护仅需定期清洁表面。
三、选型指南
确认工件特性：首先分析吸附物的表面状态（光滑/粗糙/多孔/通孔）、材质（玻璃/金属/塑料/纸张）、重量、形状（平面/曲面/球体）和表面温度。多孔或通气性材料需选波纹形吸盘并降低真空度设定。
计算吸盘直径：根据公式 F = 0.1 × A × P / S 计算所需吸附面积，其中 F 为工件重量（N），A 为吸盘有效面积（cm²），P 为真空度（kPa），S 为安全系数（垂直起吊 S≥4，水平起吊 S≥2）。吸盘变形后有效面积约缩小 10%，选型时需预留余量。
确认接口规格："22"表示连接螺纹为 M22×1.5 或 G1/2 等标准接口，安装前需确认机械手或真空发生器的接口匹配。若不匹配可选配转接件。
选择吸盘材质：普通室温光滑表面选丁腈橡胶（NBR，红色）；高温环境（>100℃）选硅橡胶或氟橡胶；要求防静电选导电型硅胶；耐油耐磨选聚氨酯（PU）。
选择吸盘形状：平面光滑工件选平形吸盘；球形或曲面选深形吸盘；倾斜面或需缓冲选波纹形（风琴形）；长方形工件选椭圆形吸盘。
评估真空源配置：单吸盘可直接连接真空发生器；多吸盘系统必须配置真空安全阀（每个吸盘独立安全阀或总管安全阀），防止单点失效导致整体脱落。
确认工作环境：工作温度、湿度、洁净度、防爆等级。食品/医药行业需选符合 FDA 标准的白色硅胶材质；防爆区域需确认吸盘和电磁阀的 ATEX 认证。
四、技术参数
产品型号：ASS 1-223-08-22
产品系列：ASS 真空吸盘系列
吸盘类型：真空负压吸附执行元件
吸盘有效直径：约 20mm（编码 08 对应标准系列 20mm）
连接接口规格：M22×1.5 或 G1/2（"22"标识，需确认具体螺纹标准）
工作真空度：-60kPa ～ -88kPa（典型值，取决于真空源）
最大真空度：≤ -95kPa（极限值，不建议长期使用）
吸附力（单个，垂直）：约 30N ～ 80N（取决于真空度和材质，典型值）
安全系数建议：垂直≥4，水平≥2
吸盘材质：丁腈橡胶 NBR（默认）；可选硅橡胶、聚氨酯 PU、氟橡胶 FKM
表面硬度：邵氏 A 60±5（NBR 典型值）
工作温度范围：-20℃ ～ +80℃（NBR）；-60℃ ～ +200℃（硅橡胶）；-30℃ ～ +120℃（PU）
耐油性：NBR 中等耐油；PU 优异耐油；FKM 全耐油
防静电版本：导电型硅胶，表面电阻 10⁶～10⁹Ω
响应时间：吸附 ≤ 200ms，释放 ≤ 100ms（配合电磁阀）
使用寿命：≥ 100 万次循环（正常工况）
表面粗糙度：Ra ≤ 0.8μm（吸盘工作面）
适用标准：ISO 13849 机械安全、ATEX 防爆（可选认证）
五、产品尺寸
吸盘外径（Ød1）：约 20mm（编码 08 对应标准值）
吸盘内孔/连接端外径（Ød2）：约 8mm ～ 10mm（适配 M22 接口内孔）
吸盘总高度（L）：约 25mm ～ 35mm（平形典型值）
波纹形总高度：约 40mm ～ 60mm（风琴形，取决于波纹层数）
连接螺纹：M22×1.5（外螺纹，典型值）
安装孔距/法兰适配：标准机械手法兰接口
吸盘壁厚：约 2mm ～ 4mm（取决于材质和直径）
重量：约 5g ～ 15g（单个吸盘，含接头）
包装尺寸：约 80mm × 60mm × 40mm（含缓冲泡沫和说明书）
运输重量：约 20g ～ 50g（含包装，单只）
六、应用领域
ASS 1-223-08-22 真空吸盘凭借其 20mm 紧凑直径、模块化快装接口、多材质适配、负压无损吸附、毫秒级响应等核心优势，广泛应用于以下领域：
半导体制造：晶圆（尤其是超薄晶圆 <50μm）的拾取、搬运和放置，配合分子泵直连技术实现洁净室级别吸附。
电子组装：PCB 板、芯片、贴片元件、手机屏幕等小型精密器件的机器人抓取和贴装。
食品加工：玻璃瓶装饮料、塑料包装袋、糕点等食品的无接触搬运，白色硅胶版本符合 FDA 卫生要求。
物流仓储：纸箱、塑料袋、瓶装水等标准包装件的自动码垛和拆垛，提升仓储效率。
汽车制造：挡风玻璃、车灯、塑料内饰件的装配线搬运和定位，适应高速节拍生产。
玻璃加工：平板玻璃、视镜、光伏玻璃片的搬运和切割上料，波纹形吸盘适应曲面玻璃。
印刷包装：纸张、纸板、薄膜卷材的自动送料和堆叠，防静电版本防止静电吸附造成卡纸。
医疗器械：试管、培养皿、药瓶等实验室耗材的自动化分拣和转移，洁净材质满足 GMP 要求。
光伏新能源：硅片、电池片的无接触传输，避免机械损伤导致碎片率上升。
机器人末端执行：工业机器人和协作机器人的通用真空吸盘模块，快速更换适配多品种生产。
木工和家具：木板、贴面板材的吸附搬运和 CNC 加工固定，耐磨损 PU 材质延长寿命。
科研实验：光学镜片、样品台等精密器件的无应力固定和转移。
七、总结
ASS 1-223-08-22 真空吸盘是一款以"负压物理吸附+模块化快装+多材质多形状适配"为核心竞争力的工业级真空抓取元件，属于 ASS 系列标准规格产品。其 20mm 有效直径、M22 标准接口、工作真空度-60kPa～-88kPa、吸附力约 30N～80N（垂直）、响应时间≤200ms 等参数构成了精密小件搬运的完整技术体系。核心优势在于：负压吸附无损工件表面、多种橡胶材质覆盖室温至 200℃工况、平形/波纹/深形多种轮廓适配平面到球面、M22 标准接口兼容主流机械手和真空发生器、模块化设计支持快速更换和阵列布局、本质安全适合防爆和洁净环境、百万次级使用寿命和极低维护成本，以及与真空发生器、电磁阀、安全阀的天然系统兼容性。该产品特别适合半导体晶圆搬运、电子精密组装、食品玻璃无损抓取、物流自动码垛、汽车零部件装配等对小尺寸、轻载荷、高节拍、无损伤有严格要求的应用场合。
