一、产品介绍

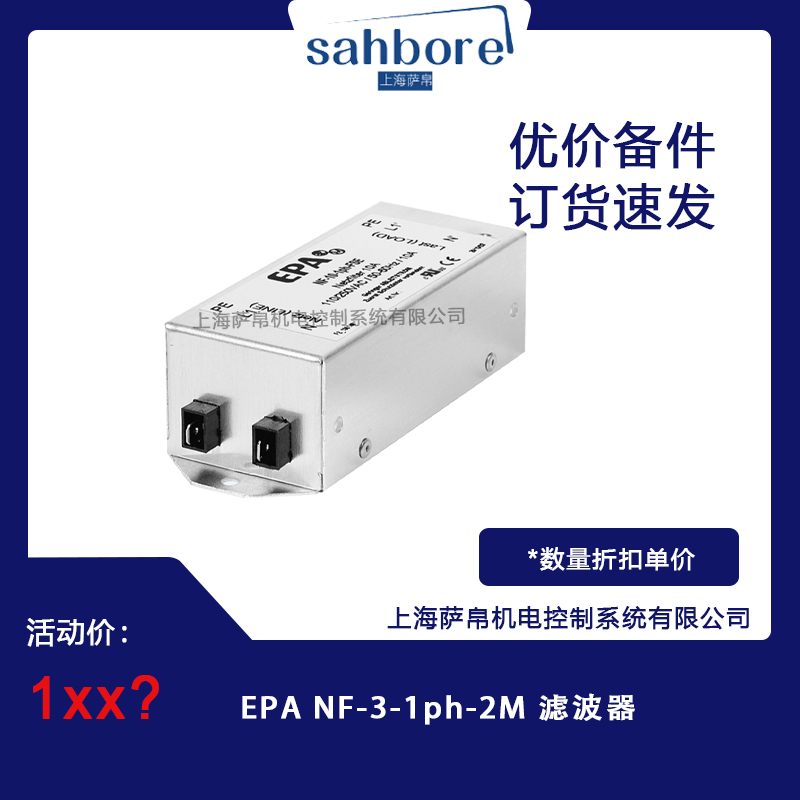

EPA NF-3-1ph-2M 滤波器是一款由德国 EPA GmbH 公司制造的高性能单相交流电源 RFI（射频干扰）滤波器，属于 NF-1PH-1M/-2M 通用紧凑型系列。该型号专为电气驱动器、控制系统及中小型工业设备设计，额定电流覆盖 1A～10A，额定工作电压 115V/230V 交流电，频率 50/60Hz，漏电流等级为 2 级，采用紧凑型金属外壳结构，配备快速接插件，已通过美国和加拿大 UL 认证。其核心功能是在电源输入端有效抑制高频电磁干扰（EMI）和射频干扰（RFI），确保下游敏感设备的稳定运行和电磁兼容性达标。
二、功能特点
高衰减性能：在宽频率范围内提供优异的差模和共模干扰抑制能力，典型衰减可达 40dB～80dB（取决于频率），满足 CISPR 11/EN 55011 等 EMC 标准要求。
低漏电流设计：采用 2 级漏电流等级，漏电流远低于 1 级产品，长期运行能耗更低、发热更小，适合对漏电流敏感的医疗和精密仪器场景。
紧凑型金属外壳：体积小巧，外壳采用高强度金属材料，具备良好的机械防护和电磁屏蔽性能，适应空间受限和恶劣工业环境。
快速接插件连接：配备标准化快速接线端子，无需工具即可完成电源侧和负载侧的接线，安装调试效率高。
UL 认证：已通过美国 UL 和加拿大 cUL 认证，符合北美市场安全和 EMC 法规要求，便于出口和全球项目应用。
宽电压适配：支持 115V 和 230V 两种额定电压，50/60Hz 双频率，适用于全球不同电网标准。
平坦频率响应：在通带内衰减特性平坦，对有用工频信号几乎无插入损耗，确保设备供电质量。
高可靠性设计：内部采用优质电容和电感元件，经过严格的温度循环和老化测试，使用寿命长。
三、选型指南
确认额定电流：NF-3-1ph-2M 额定电流范围 1A～10A，需根据负载实际工作电流选择，建议预留 20%～30% 余量。若负载电流超过 10A，应选 NF-1PH-MHU（10A～52A）或 NF-1PH-FSA（8A～55A）系列。
确认漏电流等级："-2M" 表示 2 级漏电流（≤0.75mA 典型值），适合对漏电流要求严格的场合；若漏电流要求宽松，可选 "-1M"（1 级，≤3.5mA），成本更低。
确认工作电压：115V 或 230V，需与现场电网匹配。若系统同时存在两种电压，建议选宽电压型号或加装电压切换装置。
确认安装方式：本型号为接线端子式（快速接插件），若需 DIN 导轨安装，应选 NF-1PH-DIN1（1A～10A）或 NF-1PH-DIN2/DIN3（5A～42A）系列。
确认 EMC 标准：根据设备需通过的 EMC 标准（如 EN 55011、CISPR 11、FCC Part 15 等），确认滤波器在对应频段的衰减是否达标，必要时索取插入损耗曲线图。
评估谐波含量：若负载为变频器等强谐波源设备，需确认滤波器电容和电感参数是否兼容高谐波环境，必要时选配正弦滤波器或谐波滤波器。
考虑环境因素：工作温度 -10℃～+80℃（标准型）；若超出此范围需选高温或低温特殊版本。湿度、粉尘、油雾等需确认防护等级。
四、技术参数
产品型号：NF-3-1ph-2M
品牌：EPA GmbH（德国）
产品系列：NF-1PH-1M/-2M 通用紧凑型滤波器
滤波器类型：单相交流电源 RFI 滤波器
额定工作电压：115V / 230V AC（可选）
额定工作频率：50Hz / 60Hz
额定电流范围：1A ～ 10A（"3" 表示典型额定值约 3A）
漏电流等级：2 级（Class 2，典型 ≤0.75mA）
插入损耗：典型 40dB～80dB（150kHz～30MHz，具体见曲线图）
最大工作电压：250V AC（连续）
绝缘耐压：典型 1500V AC / 1min（L-N 对 G，L-G，N-G）
工作温度范围：-10℃ ～ +80℃
连接方式：快速接插件（Fastecon 端子）
外壳材质：金属（镀锌钢或铝合金）
外壳防护等级：IP20（标准，室内使用）
安装方式：壁挂式或面板安装
UL 认证：UL/cUL（美国和加拿大）
CE 标志：符合欧盟低电压指令和 EMC 指令
重量（典型）：约 0.3kg ～ 0.5kg（3A 规格）
尺寸（典型，3A 规格）：约 100mm × 60mm × 40mm（不含端子）
符合标准：EN 55011 / CISPR 11（EMC 发射）、EN 60939（安全）
产地：德国制造
标准附件：滤波器本体、快速接插件、安装说明、出厂测试报告
包装尺寸（典型）：约 130mm × 80mm × 60mm
运输重量（含包装）：约 0.5kg ～ 0.8kg
五、产品尺寸
主体尺寸（长×宽×高，典型 3A 规格）：约 100mm × 60mm × 40mm
额定电流 1A 规格：约 80mm × 50mm × 35mm
额定电流 5A 规格：约 110mm × 65mm × 45mm
额定电流 10A 规格：约 130mm × 75mm × 50mm
接线端子长度：约 15mm ～ 20mm（每侧快速接插件突出量）
安装孔距（典型）：约 80mm × 30mm（面板安装孔，可选）
重量（典型）：1A 约 0.2kg；3A 约 0.35kg；5A 约 0.45kg；10A 约 0.6kg
外壳壁厚：约 1.0mm ～ 1.5mm（金属冲压件）
接线端子规格：适配 0.5mm² ～ 2.5mm² 导线（快速插拔式）
包装尺寸（典型 3A）：约 130mm × 80mm × 60mm（含缓冲泡沫和说明书）
运输重量（含包装，典型 3A）：约 0.5kg ～ 0.8kg
六、应用领域
EPA NF-3-1ph-2M 滤波器凭借其 1A～10A 额定电流、2 级低漏电流、高衰减性能、紧凑金属外壳、UL 认证和快速接插件等核心优势，广泛应用于以下领域：
电气驱动器：变频器、伺服驱动器、软启动器的电源输入端滤波，抑制开关谐波对电网的污染。
工业控制系统：PLC、DCS、HMI 等控制设备的电源净化，保障敏感控制电路免受 EMI 干扰。
精密测量仪器：实验室分析仪、传感器信号调理器的电源滤波，确保测量精度和数据稳定性。
医疗设备：诊断仪器、监护仪、实验室设备的电源净化，满足 IEC 60601 医疗电磁兼容要求。
通信设备：基站电源模块、交换机、路由器的输入滤波，防止射频干扰影响通信质量。
半导体制造：晶圆检测设备、光刻机配套电源的 EMI 抑制，保障超精密加工环境。
化工行业：化工车间检测仪表、在线分析仪器的电源滤波，适应多干扰、多粉尘环境。
食品加工：食品级设备配套电源滤波，符合食品安全和卫生要求。
光伏与新能源：逆变器、MPPT 控制器的输入端滤波，抑制高频开关噪声。
楼宇自动化：暖通空调控制器、智能照明系统的电源净化，提升系统可靠性。
机器人与自动化产线：工业机器人控制器、视觉系统的电源滤波，保障高速节拍下的稳定运行。
电力电子测试：实验室功率分析仪、谐波测试仪的供电净化，确保测试数据准确。
七、总结
EPA NF-3-1ph-2M 滤波器是一款由德国 EPA GmbH 公司精心打造的单相交流电源 RFI 滤波器，属于 NF-1PH-1M/-2M 通用紧凑型系列，额定电流 1A～10A（典型 3A），额定电压 115V/230V，漏电流 2 级，紧凑型金属外壳，快速接插件连接，已通过 UL/cUL 认证和 CE 标志，符合 EN 55011/CISPR 11 等 EMC 标准。其核心优势在于：德国原厂数十年 EMC 制造经验、宽频率范围高衰减性能（40dB～80dB）、2 级超低漏电流设计（≤0.75mA）减少能耗和发热、紧凑金属外壳兼顾防护和散热、快速接插件实现免工具高效安装、UL 认证覆盖北美市场、115V/230V 双电压 50/60Hz 双频率全球适配、与 NF-1PH 系列内 DIN 导轨型/法兰型/浪涌保护型等全系列产品兼容、以及可靠的温度循环和老化测试保障长期稳定性。该产品特别适合电气驱动器、工业控制系统、精密测量仪器、医疗设备、通信设备、半导体制造、化工仪表、光伏逆变器、机器人控制器等对电源"清洁度"要求高、空间受限、需快速安装和全球合规的应用场合。
