一、产品介绍

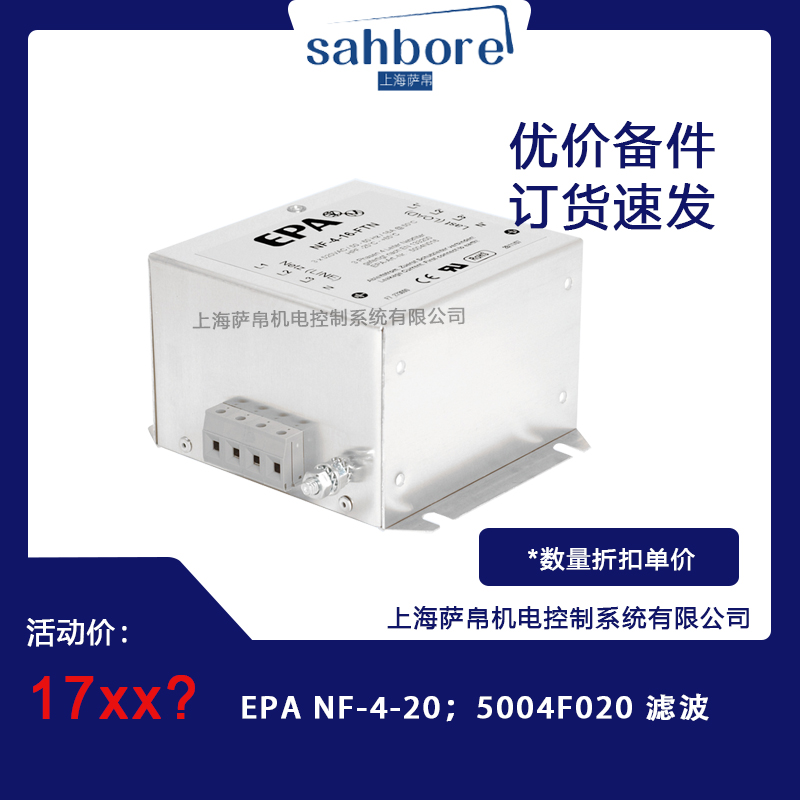

EPA NF-4-20；5004F020 滤波器是德国 EPA GmbH 公司生产的一款三相交流电源 RFI（射频干扰）滤波器，属于 NF-4 系列工业级大功率产品。该型号专为三相电力系统中的高功率设备设计，额定工作电流 20A，工作电压 400V/480V 三相交流电，频率 50/60Hz，采用金属外壳封装，具备优异的共模和差模干扰抑制能力。产品内部采用多级 LC 滤波网络结构，配合优质铁氧体磁芯和 X/Y 安规电容，已通过 UL/cUL 和 CE 认证，符合 EN 55011、CISPR 11 等国际 EMC 标准。其核心功能是在三相电源输入端有效滤除高频电磁干扰和射频噪声，确保下游变频器、伺服驱动器、大功率整流设备等敏感负载的稳定运行，同时满足工业现场严苛的电磁兼容法规要求。

二、功能特点

1. 三相大功率设计：额定电流 20A，适用于三相 400V/480V 电力系统，满足大功率变频器、伺服驱动、UPS、整流柜等设备的电源滤波需求。

2. 多级 LC 滤波网络：内部采用共模电感 + 差模电感 + X/Y 电容的多级 π 型滤波拓扑，在 150kHz～30MHz 频段内提供高达 40dB～80dB 的插入损耗，同时抑制共模和差模干扰。

3. 金属外壳坚固防护：整体采用镀锌钢或铝合金金属外壳，具备良好的电磁屏蔽和机械防护性能，适应工厂恶劣环境中的振动、粉尘和油雾。

4. UL/cUL 和 CE 双认证：已通过美国 UL、加拿大 cUL 及欧盟 CE 认证，符合北美和欧洲市场的安全与 EMC 法规，便于全球项目应用。

5. 低漏电流设计：采用优化的 Y 电容配置，漏电流控制在安全范围内（典型 ≤3.5mA，1 级），长期运行发热小、能耗低。

6. 接线端子快速安装：配备标准化螺丝接线端子或快速插接件，无需专用工具即可完成 L1/L2/L3/N/PE 的接线，安装效率高。

7. 宽电压适配：支持 400V 和 480V 两种额定三相电压，50/60Hz 双频率，适用于全球不同电网标准。

8. 高可靠性设计：内部元件经过严格的温度循环、湿度和振动测试，使用寿命长，适合 24 小时连续工业运行。

9. 平坦通带响应：在 50/60Hz 工频频段内插入损耗极小（<0.5dB），对有用工频信号几乎无衰减，确保设备供电质量。

10. 模块化兼容：属于 EPA NF-4 系列标准体系，可与同品牌 NF-K-4、NF-4-HV、NF-4-FTR 等系列产品及 AF 系列电机吸收滤波器组合选型。

三、选型指南

1. 确认相数和电流："NF-4" 表示三相滤波器，"20" 表示额定电流 20A。若负载电流超过 20A，应选 NF-4-40（40A）或 NF-4-63（63A）系列；若为单相负载，应选 NF-1PH 系列。

2. 确认工作电压：400V 或 480V 三相，需与现场电网匹配。若系统电压波动较大，建议选宽电压型号或加装稳压装置。

3. 确认漏电流等级：标准 NF-4 系列为 1 级漏电流（≤3.5mA），若需更低漏电流（≤0.75mA），应选带 "-2M" 后缀的 2 级漏电流版本。

4. 确认安装方式：本型号为接线端子式。若需 DIN 导轨安装，应选 NF-K-4-DIN 系列；若需法兰/底盘安装，应选 NF-4-FTR 或 NF-4-PPR 系列。

5. 确认 EMC 标准：根据设备需通过的 EMC 标准（如 EN 55011 Group 2 Class A/B、CISPR 11、FCC Part 15 等），确认滤波器在对应频段的衰减是否达标，必要时索取插入损耗曲线图。

6. 评估谐波含量：若负载为六脉冲变频器等强谐波源，需确认滤波器电容和电感参数是否兼容高谐波环境，必要时选配 NF-HFE 系列谐波滤波器或 SFAF2 系列正弦滤波器。

7. 考虑浪涌保护需求：若安装在户外或雷电多发区，可选 NF-4-ST1 系列（内置浪涌电压保护）或额外加装 SPD。

四、技术参数

1. 产品型号：NF-4-20

2. 内部零件编号：5004F020

3. 品牌：EPA GmbH（德国）

4. 产品系列：NF-4 三相 RFI 滤波器系列

5. 滤波器类型：三相交流电源低通 RFI 滤波器（被动式 LC 滤波）

6. 额定工作电压：400V AC / 480V AC（三相，可选）

7. 额定工作频率：50Hz / 60Hz

8. 额定电流：20A（每相）

9. 最大工作电流：约 25A（短时过载，1 分钟内）

10. 漏电流等级：1 级（Class 1，典型 ≤3.5mA）；2 级可选（≤0.75mA）

11. 插入损耗：典型 40dB～80dB（150kHz～30MHz，具体见曲线图）

12. 最大工作电压：500V AC（连续，三相间）

13. 绝缘耐压：典型 2500V AC / 1min（L-N, L-PE, N-PE）

14. 工作温度范围：-10℃ ～ +80℃

15. 连接方式：螺丝接线端子（L1/L2/L3/N/PE）

16. 外壳材质：镀锌钢（标准）；可选铝合金

17. 外壳防护等级：IP20（标准，室内使用）；IP54 可选

18. 安装方式：壁挂式、面板安装或 DIN 导轨（可选配件）

19. UL 认证：UL/cUL（美国和加拿大）

20. CE 标志：符合欧盟低电压指令 2014/35/EU 和 EMC 指令 2014/30/EU

21. 符合标准：EN 55011 / CISPR 11（EMC 发射）、EN 60939（安全）、UL 1283（滤波器安全）

22. 重量（典型）：约 3.5kg ～ 5.0kg（20A 规格，含外壳）

23. 尺寸（典型，20A 规格）：约 250mm × 200mm × 150mm（不含接线端子突出部分）

24. 产地：德国制造

25. 标准附件：滤波器本体、接线端子盖、安装螺丝、出厂测试报告

26. 包装尺寸（典型）：约 300mm × 250mm × 200mm（含缓冲泡沫和说明书）

27. 运输重量（含包装）：约 5.0kg ～ 7.0kg

五、产品尺寸

1. 主体尺寸（长×宽×高，典型 20A 规格）：约 250mm × 200mm × 150mm

2. 额定电流 40A 规格：约 300mm × 250mm × 180mm

3. 额定电流 63A 规格：约 380mm × 300mm × 220mm

4. 接线端子突出长度：约 20mm ～ 30mm（每侧）

5. 安装孔距（典型）：约 220mm × 170mm（壁挂安装孔，中心距）

6. DIN 导轨宽度（可选）：35mm 标准 DIN 导轨

7. 重量（典型）：20A 约 4.0kg；40A 约 6.5kg；63A 约 10kg

8. 外壳壁厚：约 1.5mm ～ 2.0mm（镀锌钢冲压件）

9. 接线端子规格：适配 2.5mm² ～ 10mm² 导线（M4/M5 螺丝端子）

10. 进出线方向：底部进线、顶部出线（标准）；侧进侧出可选

11. 包装尺寸（典型 20A）：约 300mm × 250mm × 200mm（含缓冲泡沫和说明书）

12. 运输重量（含包装，典型 20A）：约 5.5kg ～ 7.5kg

六、应用领域

EPA NF-4-20；5004F020 滤波器凭借其 20A 大电流、三相 400V/480V、多级 LC 滤波、金属外壳、UL/CE 双认证、接线端子快速安装等核心优势，广泛应用于以下领域：

1. 变频器电源滤波：三相变频器（尤其是 15kW～30kW 功率段）的输入端滤波，抑制开关谐波对电网的污染，满足 EN 55011 Class A 要求。

2. 伺服驱动系统：大功率伺服驱动器（20A 以上）的电源净化，保障位置环和速度环控制精度免受 EMI 干扰。

3. UPS 和稳压电源：不间断电源和大型稳压柜的输入/输出端滤波，确保敏感 IT 负载的供电质量。

4. 整流设备：三相可控硅整流柜、 diode 整流器的交流侧滤波，减少谐波注入电网。

5. 电焊机和电炉：工业电焊机、中频感应电炉等大功率非线性负载的电源滤波，降低谐波畸变率（THD）。

6. 塑料和橡胶机械：注塑机、挤出机等设备中变频器和加热器的电源滤波，适应多干扰工业环境。

7. 纺织和印染设备：纺织机、印染机中大量变频器和电机的集中供电滤波，满足出口欧洲的 CE 认证要求。

8. 食品加工和包装：食品级设备配套电源滤波，符合食品安全和卫生要求，铝合金版本可选。

9. 制药行业：制药车间大功率设备的电源净化，满足 GMP 环境对电磁兼容的严格要求。

10. 数据中心：大型 UPS 和配电柜的输入端滤波，保障服务器和网络设备的供电稳定性。

11. 石油化工：泵、压缩机、风扇等大功率电机的变频驱动滤波，适应防爆区域的电磁兼容需求。

12. 矿山和冶金：球磨机、破碎机、起重机等重型设备的变频器滤波，耐受高温、粉尘和振动环境。

七、总结

EPA NF-4-20；5004F020 滤波器是一款由德国 EPA GmbH 公司精心打造的三相交流电源 RFI 滤波器，属于 NF-4 系列工业级大功率产品，额定电流 20A，工作电压 400V/480V 三相，频率 50/60Hz，采用多级 LC 滤波网络和金属外壳结构，接线端子快速安装，已通过 UL/cUL 和 CE 认证，符合 EN 55011/CISPR 11 等国际 EMC 标准。其核心优势在于：德国原厂近 40 年 EMC 制造经验（EPA 成立于 1988 年，1995 年扩展 EMC 产品线）、20A 大电流满足中大功率三相设备需求、40dB～80dB 高衰减性能同时抑制共模和差模干扰、金属外壳兼顾电磁屏蔽和机械防护、UL/CE 双认证覆盖北美和欧洲市场、400V/480V 双电压 50/60Hz 双频率全球适配、接线端子免工具快速安装、低漏电流设计减少长期发热和能耗、与 NF-4 系列内 DIN 导轨型/法兰型/浪涌保护型/谐波滤波型等全系列产品兼容，以及可靠的温度循环和老化测试保障 24 小时连续工业运行稳定性。该产品特别适合三相变频器、伺服驱动器、UPS、整流柜、电焊机、电炉、注塑机、纺织机械、食品制药设备、数据中心、石油化工、矿山冶金等对三相电源"清洁度"要求高、电流大、环境恶劣、需全球合规的应用场合。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
