一、产品介绍

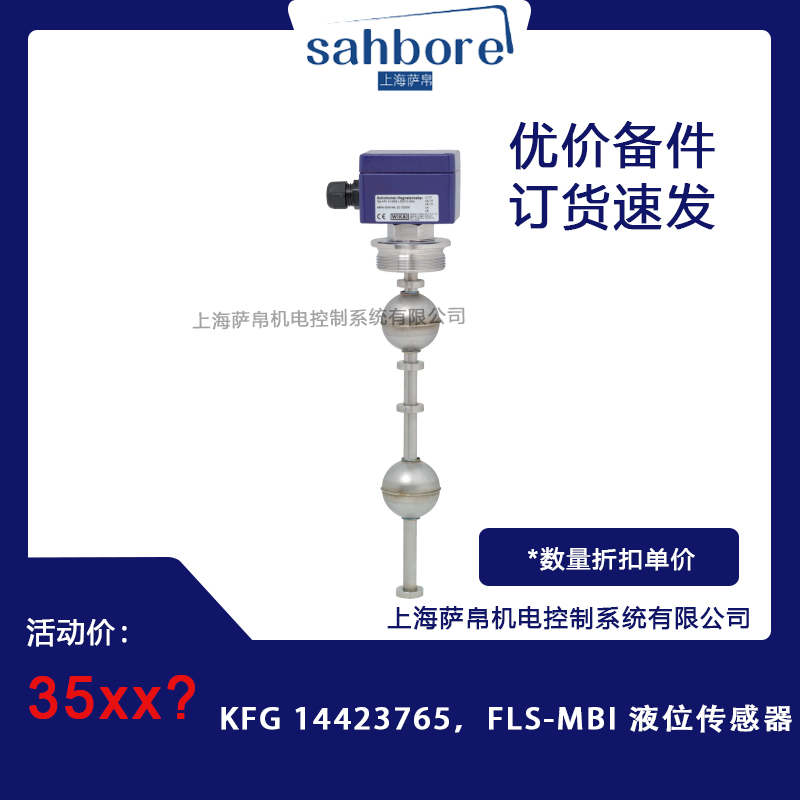

KFG 14423765（FLS-MBI）是由德国VELOMAT Messelektronik GmbH公司生产的一款高精度液位传感器，属于FLS系列磁浮子液位检测产品。该公司总部位于德国萨克森州，是力/扭矩测量及工业传感器领域的专业制造商，产品广泛应用于工业自动化、过程控制和流体管理等场景。FLS-MBI型号专为中小容器液位连续测量而设计，采用磁浮子驱动原理，将液位高度转换为标准电信号输出，实现液位的实时监测与自动化控制。

二、功能特点

1. 磁浮子驱动，非接触式测量

传感器内部采用磁性浮子随液位升降，通过磁耦合驱动外部传感元件输出信号。测量元件与被测液体完全隔离，不受介质腐蚀、污染影响，特别适合污水、化学药液等腐蚀性液体的液位检测。

2. 高精度与高重复性

综合精度可达±1mm，重复性优良，能够捕捉液位的微小变化。内置智能信号处理模块，可有效过滤液面波动、气泡等干扰因素，提升检测数据的稳定性与可靠性。

3. 多信号输出，系统兼容性强

支持4～20mA模拟电流输出、NPN/PNP开关量输出等多种信号形式，可直接对接PLC、DCS、变频器等工业控制系统。部分型号支持IO-Link通讯协议（Specification v1.1 / COM2，38.4 kbps），实现数字化智能管理。

4. 优秀的防护与耐温性能

外壳防护等级达IP67，采用压铸铝合金或工程塑料材质，表面环氧喷涂处理，具备防水、防尘、防腐蚀能力。工作温度范围-20℃至+60℃（部分药液型可达+100℃使用媒介温度），适应多种工业现场环境。

5. 安装灵活，维护简便

提供侧壁螺纹安装（G3/4专用接口）等多种安装方式，结构紧凑，体积小巧。日常维护仅需定期检查探头清洁状态，无需复杂标定，大幅降低运维成本。

三、选型指南

1. 明确测量范围与盲区

FLS系列标准型检测范围为100～2000mm，上侧不灵敏区约25mm，下侧约10mm（最长33mm）。选型时应确保被测液位始终在有效测量范围内，并预留10%～20%余量。若液位波动较大，需按最大液位+盲区核算传感器总长度。

2. 确认介质特性与材质适配

不同介质对传感器材质要求差异显著：清水/污水选用316L不锈钢即可；强酸强碱环境需选用PTFE、哈氏合金或钽材探头；食品医药场景建议选用316L抛光或PPS材质。选型前务必明确介质的腐蚀性、粘度、是否含杂质等参数。

3. 输出信号匹配

根据控制系统接口选择输出类型：4～20mA适合远距离传输和模拟量控制；NPN/PNP开关量适合液位报警和泵阀联动控制；IO-Link适合智能工厂数字化管理。若系统需要多种信号，应在选型时明确告知供应商。

4. 容器材质与安装确认

金属容器可直接使用标准安装方式；非金属容器（如塑料、玻璃钢）需确认介质相对介电常数≥2以上方可使用电容式原理型号。安装时需确认侧壁开孔尺寸与G3/4螺纹匹配，并保证容器壁距探头≥100mm。

5. 供电与接线

推荐供电电压10～30V DC，10V时消耗电流约300mA，30V时约120mA。屏蔽电缆单端接地，远离变频器、大功率电机等强干扰源。最大负载电阻350Ω（4～20mA输出时）。

四、技术参数

• 品牌：VELOMAT Messelektronik GmbH（德国）

• 型号：KFG 14423765 / FLS-MBI

• 系列：FLS（磁浮子液位传感器）

• 检测范围：100～2000 mm（按需定制）

• 分辨率：1 mm

• 直线性：±3 mm

• 温度特性：0.1 mm/℃

• 上侧不灵敏区：25 mm（最长33 mm）

• 下侧不灵敏区：10 mm（最长33 mm）

• 判定输出响应时间：最短0.4 s

• 探针水平扭矩：6 N·m

• 容器压力：-0.1 至 +0.5 MPa

• 连接孔径：G3/4（专用探针侧使用）

• 输出信号：4～20 mA（模拟）/ NPN·PNP集电极开路（开关量）/ IO-Link

• 模拟输出精度：零点±0.1 mA（4 mA），满刻度±0.2 mA（20 mA）

• 额定电源电压：10～30 V DC（Class 2 或 LPS）

• 消耗电流：300 mA（10 V时）/ 120 mA（30 V时）

• 防护等级：IP67

• 环境温度：-20℃ ～ +60℃

• 使用媒介温度：-20℃ ～ +100℃

• 相对湿度：35%～85% RH（无冷凝）

• 外壳材质：PBT、PAR、NBR、HNBR、PET / PPS、PPSU、FKM、PVC

五、产品尺寸

FLS-MBI系列属于VELOMAT紧凑型磁浮子液位传感器，整体结构小巧，便于在各种容器上集成安装。传感器主体采用压铸铝合金或工程塑料外壳，外形为细长圆柱形，配有G3/4螺纹安装接口。参照FLS系列标准尺寸，探头总长度根据量程不同约为150mm～2100mm（含盲区），探头外径约28～36mm，G3/4螺纹端外径约33mm

六、应用领域

1. 工业自动化产线

用于各类储罐、反应釜、清洗槽的液位实时监测与自动补料/排空控制，是智能制造中流体管理的核心感知元件。

2. 化工与制药行业

磁浮子非接触式测量原理使其特别适合腐蚀性化学药液、酸碱溶液的液位检测，316L不锈钢或PTFE材质可抵御大多数化学介质侵蚀。

3. 水务与环保

广泛应用于自来水厂水池、污水处理厂沉淀池、消防水池等场景的液位监控，IP67防护等级和不锈钢材质可适应潮湿、多粉尘及轻度腐蚀环境。

4. 食品与饮料行业

选用食品级316L抛光材质的FLS-MBI型号，满足食品行业卫生与防腐要求，适用于饮料、乳制品、酿造等生产线的液位定量控制。

5. 液压与润滑系统

在液压油箱、润滑油箱等设备中进行液位监测与低液位报警，防止设备因缺油导致磨损损坏，保障设备安全运行。

6. 汽车与工程机械

用于冷却液壶、制动液壶、燃油箱等液位检测，当液位过低时向ECU发出报警信号，是车辆安全运行的重要保障。

七、总结

KFG 14423765（FLS-MBI）液位传感器，源自德国VELOMAT精密制造，是一款集磁浮子非接触测量、±1mm高精度、4～20mA/IO-Link多信号输出、IP67工业防护、G3/4螺纹快装于一身的高性能工业级液位检测备件。100～2000mm灵活量程配合极低的温度漂移（0.1 mm/℃），使其在化工药液检测、食品液位控制、水务池体监控、液压油位管理等对精度和可靠性要求苛刻的场景中表现卓越。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
