一、产品介绍

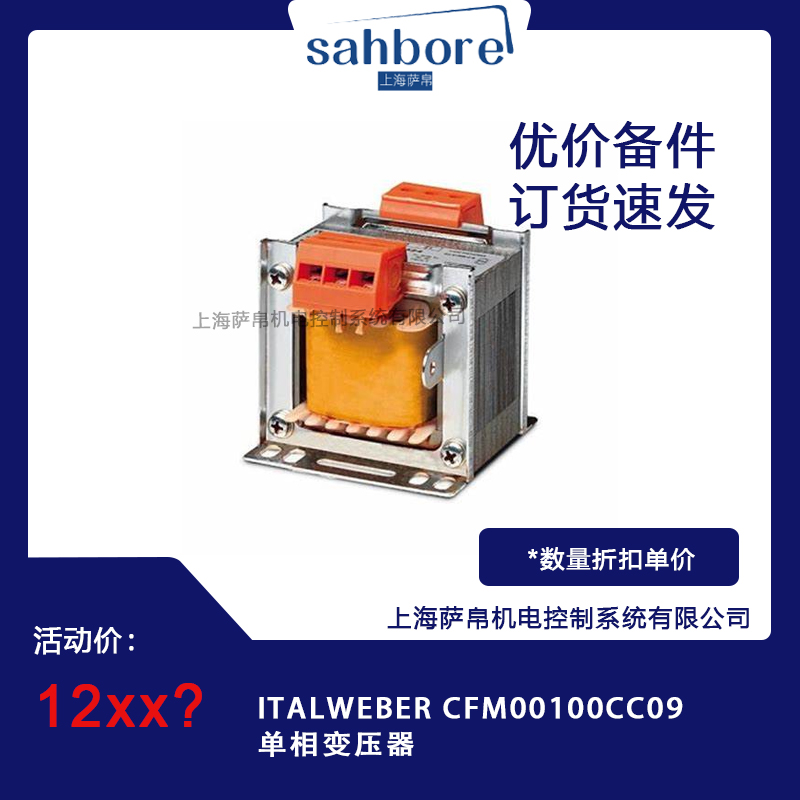

ITALWEBER CFM00100CC09 是由意大利 ITALWEBER S.p.A 公司生产的一款单相安全隔离控制变压器。ITALWEBER 创立于 1960 年，后隶属于国际电工实业集团，是意大利低压变压器与电气保护领域的标杆企业，以"全面质量管理"理念闻名欧洲市场。CFM 系列属于该公司核心安全隔离变压器产品线，型号编码规则为：CFM（安全隔离控制变压器）+ 00100（额定容量 10VA）+ CC（双二次绕组）+ 09（安装尺寸 9mm），专为工业控制电路、仪表回路提供安全隔离的低电压电源。

二、功能特点

1. 安全隔离设计

CFM00100CC09 为安全隔离变压器，初级绕组与次级绕组之间通过高绝缘材料完全隔离，有效防止初级侧高压窜入次级控制回路，保护操作人员和 PLC、传感器等敏感设备安全，是工业控制柜中不可或缺的保护元件。

2. 双二次绕组（CC 标识）

该型号配备双二次绕组（CC = 双绕组），典型配置为 2×24V AC，可根据实际需求灵活串联获得 48V 输出，或并联扩容获得 24V 大电流输出，适配不同负载场景，接线方式极其灵活。

3. 超紧凑 9mm 安装尺寸

"09"标识代表安装尺寸仅 9mm，是 CFM 系列中最紧凑的规格之一，比常见的 15mm 尺寸节省近 40% 的安装空间，特别适合空间极度受限的精密控制柜和小型自动化设备。

4. 多标准国际认证

该系列符合 EN 61558-2-6 标准，并获得欧洲 ENEC 认证，满足 CE、UL/CSA 等全球多地电气安装规范要求，可直接用于出口型设备和国际工程项目。

5. 低损耗高效率

采用优质冷轧硅钢片叠装铁芯，经真空浸漆工艺处理，空载损耗和负载损耗极低，F 级绝缘（155℃），运行效率高，发热量小，适合长期连续运行的工业环境。

6. 内置热过载保护

CFM 系列内置热过载保护装置，当负载过载或短路时自动触发保护并切断输出，需断电后手动复位，有效防止变压器因长期过载而烧毁。

三、选型指南

1. 确认额定容量

CFM00100CC09 的额定容量为 10VA（从型号 00100 可推断）。选型时需核算所有控制负载的总功率，建议变压器额定容量 ≥ 负载总功率的 1.2 倍。例如：2 个继电器（每个 3VA）+ 1 个指示灯（2VA）= 8VA，选用 10VA 变压器即可。

2. 确认输入/输出电压

需明确现场主电源电压（一次侧）和控制回路所需电压（二次侧）。CFM00100CC09 典型配置为：一次侧 230V/400V AC，二次侧 2×24V AC（CC 双绕组，可串联 48V 或并联 24V）。选型时需确保电压比与之匹配。

3. 确认双绕组接线方式

CC 标识表示双二次绕组，选型时需确认实际接线需求：若需 48V 输出则串联使用，若需 24V 大电流则并联使用，若两路独立供电则分别使用两个 24V 绕组。

4. 确认安装方式

CFM00100CC09 安装尺寸为 9mm，支持 DIN 导轨安装或螺钉固定于控制柜内。9mm 宽度适配超窄型 DIN 导轨或直接面板安装，需确认控制柜内是否有对应安装条件。

5. 确认频率

标准工作频率为 50/60Hz，适用于全球大多数工业电网。若用于特殊频率（如 400Hz 航空电源），需选用专用型号。

6. 确认环境条件

工作温度范围一般为 -25℃～+40℃，相对湿度 ≤85%RH（无凝露）。若安装环境温度超过 40℃ 或存在腐蚀性气体，需选用特殊防护等级型号或加装防护箱。

四、技术参数

• 品牌：ITALWEBER（意大利 ITALWEBER S.p.A）

• 型号：CFM00100CC09

• 系列：CFM（单相安全隔离控制变压器，F 级绝缘）

• 额定容量：10VA（连续运行）

• 相数：单相

• 一次额定电压：230V / 400V AC（可选，具体以型号后缀确认）

• 二次额定电压：2×24V AC（CC 双二次绕组，可串联 48V / 并联 24V）

• 工作频率：50/60Hz

• 绝缘等级：F 级（155℃）

• 防触电等级：I 类（需接地保护）

• 绝缘电阻：≥100MΩ（500V DC）

• 电气强度：工频 2000V / 1min 无击穿

• 标准认证：EN 61558-2-6、CEI 96/7、CE、ENEC

• 冷却方式：自然冷却（干式）

• 工作温度：-25℃ ～ +40℃

• 存储温度：-40℃ ～ +85℃

• 防护等级：本体 IP00，端子 IP20（防手指触碰）

• 安装方式：DIN 导轨（9mm 宽度）/ 面板安装

• 安装尺寸：9mm

• 接线端子：螺丝端子（适配 1.5～2.5mm² 导线）

• 内置保护：热过载保护（抗短路/浪涌）

• 铁芯材质：冷轧硅钢片（叠装式）

• 绕组材质：铜线

五、产品尺寸

CFM00100CC09 属于 ITALWEBER CFM 系列 10VA / 9mm 安装尺寸规格，整体为超紧凑型干式变压器结构。主要尺寸参数如下：

• 额定容量：10VA

• 安装尺寸（宽度）：9mm（适配超窄 DIN 导轨或面板开孔）

• 外形尺寸（估算）：约 40mm × 30mm × 35mm（长 × 宽 × 高，不含接线端子）

• 重量（估算）：约 0.15～0.25 kg

• 接线端子：一次侧和二次侧均配备螺丝接线端子，适配 1.5～2.5mm² 导线

• 铁芯尺寸：依据 10VA 容量定制，采用标准 EI 型硅钢片叠装铁芯

六、应用领域

1. 精密控制柜供电

CFM00100CC09 是小型控制柜中最常用的安全隔离电源，为 PLC 输入模块、继电器、接触器、电磁阀等控制元件提供隔离的 24V/48V 电源，10VA 容量适合小型回路供电。

2. 传感器与仪表系统

双二次绕组可为两路独立传感器（如温度传感器、压力传感器）分别供电，隔离主回路干扰，保障信号采集精度，是过程控制系统的理想配套元件。

3. 医疗与食品设备

安全隔离设计符合 CE/ENEC 电气安全规范，F 级绝缘耐温 155℃，适用于医疗设备、食品加工机械的低压安全回路供电。

4. 楼宇自动化与 HVAC

为楼宇自控系统（BAS）、空调控制柜、消防报警系统等提供控制电源，9mm 超窄尺寸可嵌入狭小的楼宇控制箱中。

5. 包装与印刷机械

在高速包装机、印刷机、模切机等设备中，为计数器、执行器、限位开关等控制元件供电，内置过载保护适应频繁启停工况。

七、总结

ITALWEBER CFM00100CC09 单相安全隔离控制变压器，源自意大利 ITALWEBER 精密制造，是一款集 10VA 额定容量、双二次绕组灵活配置（2×24V 可串/并联）、9mm 超紧凑安装尺寸、EN 61558-2-6 / ENEC / CE 多标准认证、F 级 155℃ 绝缘、内置热过载保护、冷轧硅钢片低损耗铁芯、-25℃～+40℃ 宽温运行 于一身的高性能工业级控制变压器备件。该产品专为空间受限的精密控制柜、传感器回路、仪表系统等场景的安全隔离供电而设计，相比普通控制变压器具有隔离更强、认证更全、体积更小、保护更完善等显著优势，是智能制造中控制电源不可或缺的核心元件。
