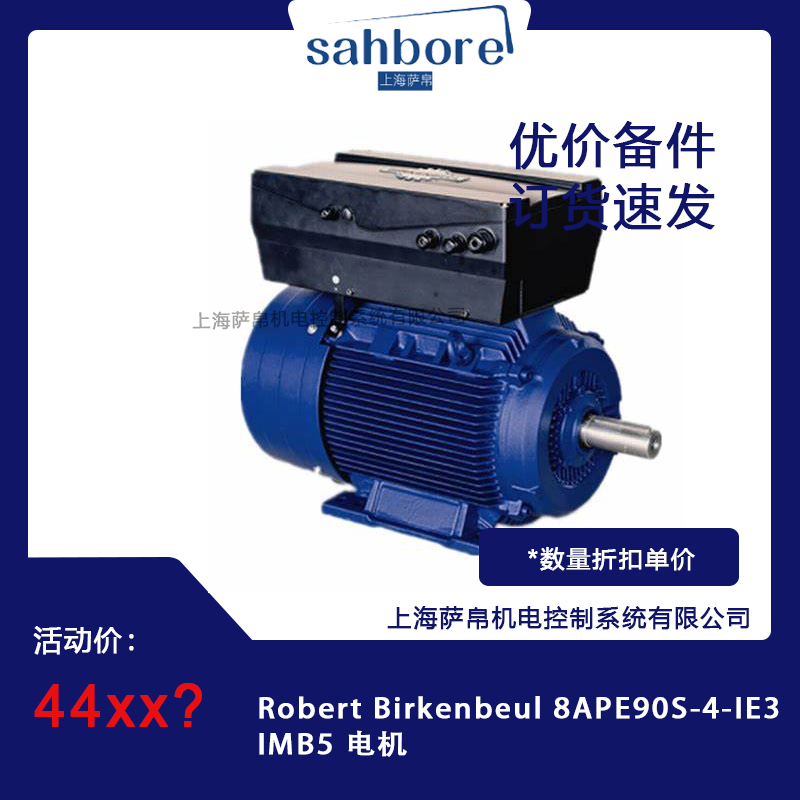

Robert Birkenbeul 8APE90S-4-IE3 IMB5 是由德国 Robert Birkenbeul GmbH & Co. KG 公司生产的一款高效三相异步电动机。Birkenbeul 品牌自1925年创立以来，始终是电气工程和驱动技术领域个性化解决方案的专家，拥有近百年的技术积淀。该型号属于 Birkenbeul 标准三相电机 8APE 系列，遵循欧盟最新能效标准 IE3（超高效率等级），专为需要长期连续运行、对节能有严格要求的工业传动场景设计。IMB5 安装结构代表法兰安装带大型法兰（B5 法兰 + 加大法兰盘），是德国进口设备中最常见的配套电机之一。
该电机能效等级达到 IE3（符合 IEC 60034-30-1 标准），相比普通 IE1 电机，在额定负载下的损耗降低了 15%～20%，有效减少运行发热，延长绝缘寿命，是欧盟强制推广的高效节能等级。
根据 Birkenbeul 标准，机座号 90 及以下（轴高 ≤160mm）的电机均采用优质铝合金压铸外壳，重量仅约 8～12kg，比同规格铸铁电机轻 40%～50%，非常适合对重量敏感的设备配套。
IMB5 为法兰安装带大型法兰盘结构（B5 法兰 + 加大法兰），相比标准 B5 法兰，法兰盘直径更大、螺栓孔更多，安装刚性更强、抗振性能更优，是减速机直联、泵组驱动等场景的首选安装方式。
"4"代表 4 极电机，同步转速 1500rpm，额定转速约 1390rpm（50Hz），属于低转速大扭矩类型，非常适合风机、泵组、输送带、搅拌机等需要大启动转矩和低速恒速运行的负载。
"90S"指机座号 90、S 为短机座（Short Frame），相比 90L 长机座，轴向长度更短，整体更紧凑。中心高 90mm，轴伸直径约 24mm，适合空间受限的安装环境。
IE3 电机优化了电磁设计，具备良好的变频器兼容性能，可在 5～50Hz 宽频范围内稳定运行，适配西门子 SINAMICS、ABB ACS880 等主流变频器。
绝缘等级为 F 级（155℃），但按 B 级温升（80K）考核，确保电机在长期连续运行（S1 工作制）下温升可控，使用寿命长。
90S-4 电机的额定功率约为 1.1kW（380V/50Hz 下典型值），选型时需核算实际负载功率，建议电机额定功率 ≥ 负载功率的 1.1 倍，并留有 10%～20% 的安全余量。
IMB5 为法兰安装带大型法兰，选型时需确认设备端的法兰匹配：法兰盘直径、螺栓孔距（PCD）、螺栓孔数量需与电机法兰一致。90S-4 IMB5 的法兰盘直径约为 200mm，螺栓孔距约 165mm（4 孔），具体以实物铭牌为准。
4 极电机同步转速 1500rpm，额定转速约 1390rpm。若负载需要更高转速（如 2800rpm），应选 2 极（90S-2）；若需要更低转速（如 750rpm），应选 8 极（90S-8）。切勿混用。
标准配置为 380V/50Hz（三相），也可定制 400V/50Hz 或 460V/60Hz 版本。若现场电源为 60Hz，需确认电机是否支持，否则转速会升高 20%（4 极同步转速变为 1800rpm）。
标准配置为 IP55（全封闭风冷，防尘防喷水），若安装环境更恶劣（如户外淋雨、粉尘极多），需选配 IP65 或更高防护等级。
IMB5 电机标准工作制为 S1（连续工作制），若用于频繁启停或间歇运行（S3～S6），需降容使用或选配 S3 工作制电机。
标准型号不带制动器（无抱闸），若用于垂直提升或需要快速停车的场合，需选配带 DC 制动器的版本（如 8APE90S-4-IE3-IMB5-BRE）。
品牌：Robert Birkenbeul（德国）
型号：8APE90S-4-IE3 IMB5
系列：8APE（标准三相异步电机）
能效等级：IE3（超高效率，符合 IEC 60034-30-1）
极数：4 极
同步转速：1500 rpm（50Hz）
额定转速：约 1390 rpm（50Hz，满载）
额定功率：约 1.1 kW（380V/50Hz 典型值）
额定电压：380V / 400V（三相，Δ/Y 接法）
额定频率：50Hz（可定制 60Hz）
额定电流：约 2.8A（380V 下典型值）
功率因数（cosφ）：约 0.82～0.85
效率（η）：约 85.5%（IE3 等级，1.1kW 时）
安装结构：IMB5（B5 法兰 + 大型法兰盘）
机座号：90S（中心高 90mm，短机座）
外壳材质：铝合金压铸（轴高 ≤160mm 标准配置）
绝缘等级：F 级（按 B 级温升 80K 考核）
防护等级：IP55（标准），可选 IP65
冷却方式：IC411（自带风扇，全封闭）
工作制：S1（连续工作制）
轴承类型：深沟球轴承（前后端盖各一套）
轴伸型式：圆柱形轴伸，带键槽（符合 DIN 6885）
轴伸直径：约 24mm
轴伸长度：约 50mm（IMB5 法兰安装时）
重量：约 8～12 kg（不含包装）
认证标准：CE、EN 60034-1、EN 60034-30-1（IE3）
8APE90S-4-IE3 IMB5 属于 Birkenbeul 90 系列短机座 IMB5 法兰安装电机，整体为紧凑型铝合金结构。主要尺寸参数如下：
机座号：90S（中心高 90mm）
总长（含轴伸，不含法兰）：约 310～340mm
法兰盘外径（IMB5 大型法兰）：约 200mm
法兰盘螺栓孔距（PCD）：约 165mm（4 孔，M8 螺栓）
法兰盘螺栓孔直径：约 8.5mm（通孔）
轴伸直径：约 24mm
轴伸长度（法兰面至轴端）：约 50mm
轴伸键槽尺寸：约 6mm × 2.5mm（符合 DIN 6885）
接线盒位置：顶部或右侧（IMB5 法兰安装时，接线盒通常位于 12 点钟或 3 点钟方向）
接线盒规格：PG13.5 或 M20×1.5 电缆密封接头
风扇罩外径：约 170mm
底脚安装孔：无（IMB5 为纯法兰安装，无底脚）
重量：约 8～12 kg
IMB5 法兰安装结构是减速机直联的标准配置，广泛用于齿轮减速机、行星减速机的动力输入端，在包装机械、输送设备、搅拌设备中应用极为普遍。
1.1kW 功率配合 1390rpm 低转速，非常适合离心泵、齿轮泵、螺杆泵的驱动，是水处理、化工、食品行业泵站的核心动力源。
IE3 高效电机配合低转速特性，是暖通空调（HVAC）、工业排风、锅炉引风机等场景的理想选择，长期运行可显著降低电费。
低转速大扭矩特性适合皮带输送机、滚筒输送线、链板输送机等需要恒定低速大牵引力的物流设备。
铝合金外壳易清洁、IP55 防护防尘防水，符合食品与制药行业的卫生要求，广泛用于灌装线、混合机、压片机等设备。
该型号是大量德国进口设备（如减速机、泵组、压缩机）的原厂配套电机，因其高可靠性和标准尺寸，也是进口设备维修更换时的首选备件。
符合 CE 及 IE3 认证，满足欧盟能效指令要求，广泛用于出口型机械设备、自动化产线、测试设备等需要国际认证的场合。
Robert Birkenbeul 8APE90S-4-IE3 IMB5 电机，源自德国 Birkenbeul 近百年精密制造，是一款集 IE3 超高效率（损耗降低 15%～20%）、90S 短机座紧凑设计、IMB5 法兰安装高刚性、铝合金轻量化机身（仅 8～12kg）、4 极低速大扭矩（1390rpm/1.1kW）、F 级绝缘 B 级温升、IP55 防护、CE/IE3 认证、变频器兼容 于一身的高性能工业级三相异步电动机备件。该电机专为减速机直联、泵组驱动、风机系统、输送设备等需要长期连续运行且对节能有严格要求的场景设计，相比普通电机具有效率更高、重量更轻、安装更便捷、寿命更长等显著优势，是智能制造中动力传动不可或缺的核心元件
