一、产品介绍

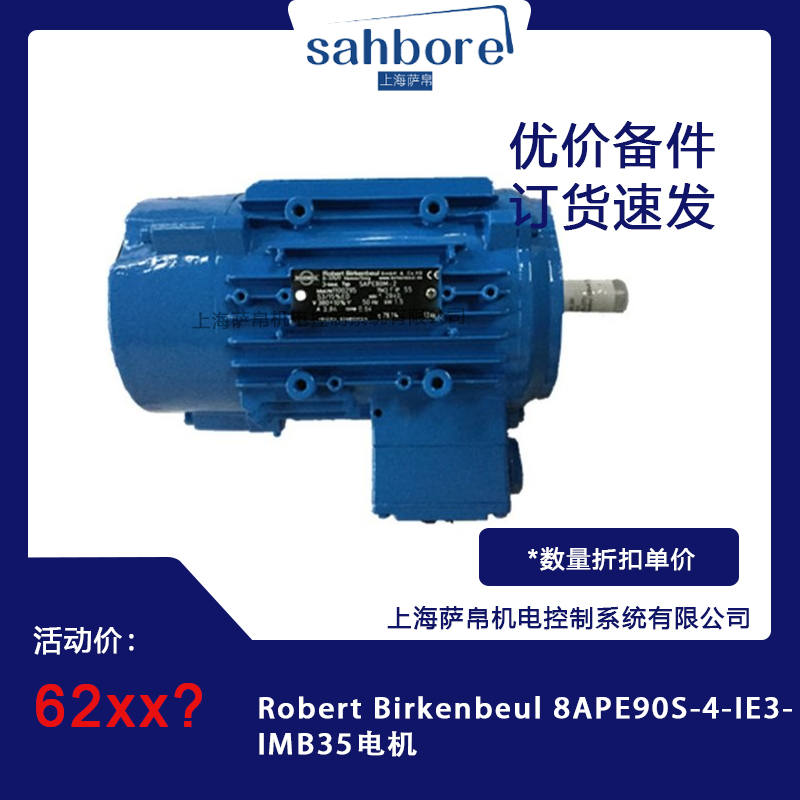

Robert Birkenbeul 8APE90S-4-IE3-IMB35 电机是德国 Robert Birkenbeul 品牌旗下 8APE 系列的高性能三相异步电动机。该品牌创立于1925年，总部位于德国柏林，拥有近百年的电机制造历史，是欧洲工业驱动领域的知名品牌。本型号中，8APE代表系列代号，90S代表机座号（轴中心高90mm，S为短机座结构），4代表4极设计，IE3代表能效等级为超高效率，IMB35代表安装方式为底脚加轴伸端法兰的双重固定结构。该电机严格遵循 IEC 60034 国际标准设计生产，符合欧盟 ErP 生态设计指令要求，适用于对能效、可靠性和安装灵活性要求较高的工业传动场景。

二、功能特点

1. IE3超高效率等级，符合 IEC 60034-30 标准，相比普通 IE1 电机损耗降低约15%至20%，有效减少运行发热，显著延长绝缘寿命，降低长期运营成本。

2. IMB35安装方式，电机同时具备底脚和轴伸端法兰盘，提供双重固定，结构稳定性极高，特别适合振动较大的工作环境，也便于与减速机、联轴器等传动部件直接对接。

3. 采用高品质冷轧硅钢片和高纯度铜绕组，内损耗极低，IE3标准确保电机在高负荷下仍能保持较低温升。

4. 防护等级达到IP55，具备良好的防尘防溅水能力，可在粉尘较多或有轻微水溅的工业环境中稳定运行。

5. 绝缘等级为F级（155℃），温升按B级考核，确保电机在长时间连续运行中具有出色的热稳定性。

6. 90S机座采用高强度铝制外壳（90及以下机座为铝制造），具备极佳的散热性能和轻量化优势，适合狭小空间内的安装。

7. 经过精密动平衡检测，振动幅值低，运行噪音小，有效保护传动链中的减速机及精密联轴器。

8. 关键轴承选用SKF或FAG等一线品牌，密封件品质优良，确保在矿山、码头等恶劣工况下依然拥有极高的平均无故障时间。

9. 可选配PTC热敏电阻、PT100温度传感器、空间加热器、电磁制动器、增量式编码器等附件，满足不同工况下的保护和控制需求。

10. 支持230V/400V或400/690V多电压设计，适配50Hz/60Hz宽频运行，也可配合变频器调速使用。

三、选型指南

1. 确认负载类型，本电机为1.1kW功率等级的4极电机，适合驱动泵、风机、压缩机、输送带等恒转矩或平方转矩负载。

2. 确认转速需求，4极电机在50Hz下同步转速为1500rpm，额定转速约1420至1450rpm，如需更高转速可考虑2极电机，更低转速可考虑6极或8极电机。

3. 确认安装方式，IMB35为底脚加轴伸端法兰的双重固定方式，安装稳固且便于与减速机对接。如仅需底脚固定可选IMB3，仅需法兰固定可选IMB5。

4. 确认能效等级需求，IE3为目前工业领域推荐的高效等级，满足欧盟能效法规要求。如有更高节能需求可考虑IE4等级产品。

5. 确认供电电压和频率，该电机通常支持三角形接法（△）230V和星形接法（Y）400V两种接线方式，需根据现场电网条件选择。

6. 确认防护等级，IP55为该型号标配，如需更高防护可选择IP56或IP65型号。

7. 根据工作制选择，本电机标准为S1连续运行，如需频繁启停（S3/S4工作制）需额外核算启停电流引起的温升风险。

8. 确认是否需要附加功能，如需紧急停机可加装电磁制动器，如需闭环控制可选配编码器，如在低温环境需确认是否需要抗低温润滑脂。

四、技术参数

电机型号为8APE90S-4-IE3-IMB35，额定功率为1.1kW，额定电压为400V（星形接法）或230V（三角形接法），额定电流约2.5A至2.8A（400V时），额定转速约1420至1450rpm，频率为50Hz，极数为4极，同步转速为1500rpm，能效等级为IE3，防护等级为IP55，绝缘等级为F级（按B级温升考核），安装方式为IMB35（底脚加轴伸端法兰），工作制为S1连续运行，功率因数约0.82至0.84，效率约87%至89%（在额定负载下），堵转转矩倍数约2.0至2.2，最大转矩倍数约2.2至2.5，接线盒位置为顶部可旋转240度，重量约18至20kg，噪音水平约68至72dB(A)。

五、产品尺寸

8APE90S-4电机的机座中心高为90mm，轴伸端至底脚面的总长度约为225mm，轴伸直径为24mm，轴伸长度为50mm。轴伸端法兰外径约为140mm，法兰上均布4个安装孔，孔径约为8mm，孔距圆直径约为110mm。底脚安装孔距为125mm乘以100mm，底脚孔直径约为8.5mm。整体外形紧凑，铝制外壳散热性能优异，IMB35双重固定结构使其在需要直接驱动负载或配合减速机使用时安装极为便利，占用空间小。

六、应用领域

1. 流体机械，作为工业水泵、小型风机及鼓风机的动力源，IMB35安装方式便于与泵体或风机直联。

2. 自动化产线，用于输送带、包装机械、小型码垛设备等的动力驱动。

3. 机械加工，用于机床辅助动力系统、小型空压机、物料搅拌设备等。

4. 食品加工行业，用于输送带驱动、搅拌设备、小型混合机等，IP55防护等级满足食品车间的卫生和防尘要求。

5. 化工行业，用于物料筛选、小型搅拌及辅助动力单元，F级绝缘确保在高温环境下的稳定运行。

6. 暖通空调系统，用于小型冷冻水泵、冷却水泵、风机盘管等设备。

7. 农业领域，用于喷灌机、小型农机设备的动力驱动。

8. 建筑行业，用于小型卷扬机、输送机等设备。

七、总结

Robert Birkenbeul 8APE90S-4-IE3-IMB35 电机是一款德国品质的1.1kW高效工业驱动电机，4极设计提供约1450rpm的稳定中速输出，完全满足中小型功率工业负载的需求。IE3超高效率等级在节能降耗方面表现突出，年均可为用户节省可观的电费支出。IMB35底脚加轴伸端法兰的双重安装方式使其在需要直接驱动负载或配合减速机使用时具有安装便利、运行稳定、抗振性强的显著优势。IP55防护等级和F级绝缘保证了电机在粉尘、潮湿等恶劣工业环境下的长期可靠运行。铝制外壳使整机重量仅约18至20kg，便于搬运和安装。对于追求高品质、高能效、高可靠性且安装空间有限的工业用户而言，这款电机是一个值得信赖的选择。
