一、产品介绍

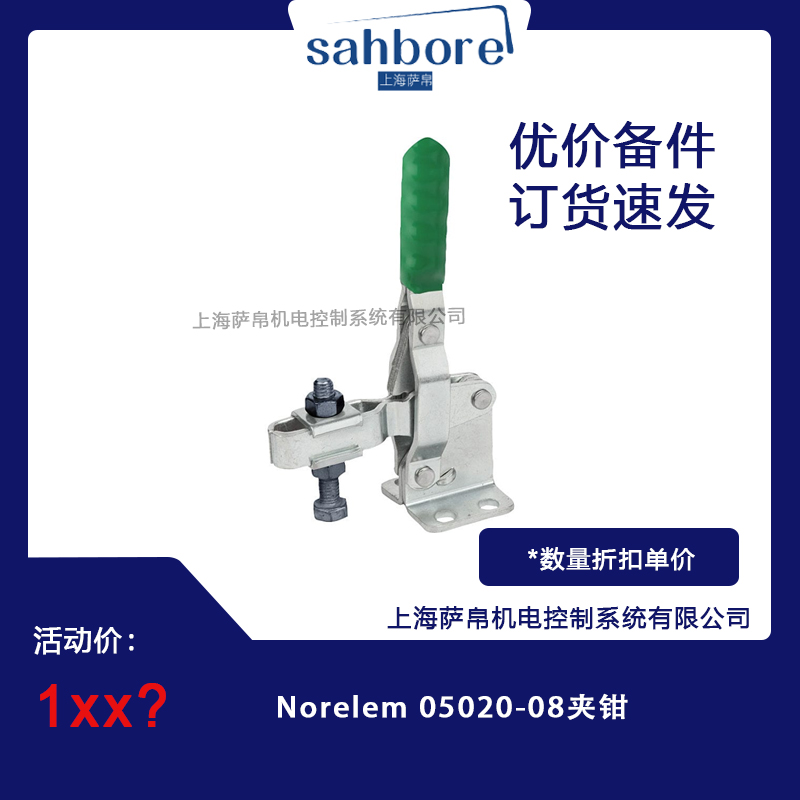

Norelem 05020-08 夹钳是德国 Norelem（诺瑞朗）公司 05020 系列快速夹钳中的一个具体规格型号，属于垂直压紧式平底座活动压头快速夹钳。Norelem 成立于1958年，总部位于德国，是全球知名的标准件供应商，拥有超过20000种标准元件，广泛服务于机床制造、自动化设备、汽车及航空航天等行业。该夹钳采用模块化快夹设计，通过旋转把手即可实现工件的快速压紧和释放，无需螺栓拧紧，操作极为便捷。型号中，05020代表垂直压紧式平底座活动压头快速夹钳系列，08代表该系列中的08号规格（对应M8螺栓，夹持力约2.2kN）。该夹钳专为机床夹具、检测工装及自动化设备上的工件定位夹紧而设计，是 Norelem 灵活标准件系统中使用最广泛的夹钳产品之一。

二、功能特点

1. 快速夹紧与释放，通过旋转耐油塑料把手即可完成压紧和松开操作，无需工具，单手即可完成，大幅提升装夹效率。

2. 垂直压紧式设计，压杆自上而下垂直施力，压紧方向与工件定位面垂直，夹持力均匀分布，特别适合平面工件的定位夹紧。

3. 平底座结构，底部为平底座设计，安装面与工作台平面完全贴合，无需额外垫片，安装稳固可靠。

4. 活动压头设计，压头可随工件表面高度自动调节贴合，适应不同厚度工件的夹紧需求，通用性极强。

5. 钢板DD11材质制造，表面经镀锌处理，轴销经热处理，耐腐蚀性和耐磨性优异，适合工业环境长期使用。

6. 耐油塑料把手，符合人体工程学设计，握持舒适，耐油耐污，便于清洁。

7. 纯机械式结构，无需电力或气源驱动，免维护，使用寿命长，动作响应迅速。

8. 螺栓不包含在供货范围内，需用户根据工况自行配置M8螺栓进行安装，灵活性高。

9. 可选配附件丰富，包括不同颜色和尺寸的塑料把手（05200系列）、橡胶保护帽（05280系列）及力传感器（05899系列），可满足不同工况需求。

10. 支持焊接安装，底座预留焊接位，可直接焊接在设备基座上，无需钻孔，适合定制化夹具集成。

三、选型指南

1. 确认夹持力需求，08号规格对应M8螺栓，夹持力约2.2kN，如需更大夹持力可选择10号（M10，约3.4kN）或12号（M12，约4.5kN）。

2. 确认压紧方式，05020系列为垂直压紧式，如需水平压紧可选择05120系列，如需斜底座可选择05060系列。

3. 确认压头形式，05020为活动压头，可自动适应工件高度，如需固定压头可选择05040系列（带直底座和全压头）。

4. 确认底座形式，05020为平底座，如需角底座可选择05080系列（挂钩夹钳）或05735系列（带角底座和固定压杆）。

5. 确认把手需求，标配耐油塑料把手，如需不同颜色可选配05200系列，如需安全保护可加装05280橡胶保护帽。

6. 确认工作温度范围，标准型号适用温度为零下20℃至加100℃，如需更高温度需确认材质是否满足要求。

7. 确认是否需要力传感器，如需精确监控夹持力可选配05899力传感器，配合蓝牙模块实现数字化夹持力管理。

8. 确认安装方式，可通过M8螺栓安装或直接焊接安装，焊接时需注意底座上的焊接位标识。

四、技术参数

产品型号为Norelem 05020-08，系列为垂直压紧式快速夹钳平底座活动压头，夹持力约2.2kN，螺栓规格为M8，主体材质为钢板DD11（1.0332），表面处理为镀锌，轴销经热处理，把手材质为耐油塑料，压杆及螺母经磷化处理，底座形式为平底座，压头形式为活动压头，总长L约75mm，底脚宽度L2约45mm，底脚长度L3约39mm，底脚孔距L4约9mm，支脚孔中心距B约32mm，旋转点高度H约16mm，总高度H2约35mm，总高度H3约14mm，旋转点高度1 H4约42mm，最小安装孔距Amin约12mm，最大安装孔距Amax约19mm，压杆螺纹孔D1约6.5mm，沉头孔D2约8.5mm，把手方孔S约3mm，行程约3mm，重量约0.15至0.2kg，符合DIN标准。

五、产品尺寸

Norelem 05020-08快速夹钳整体结构紧凑，总长约75mm，底脚宽度约45mm，底脚长度约39mm，平底座厚度约9mm，底脚安装孔距约9mm，支脚孔中心距约32mm。压杆部分高度约16mm，把手安装孔有效深度约35mm，把手方孔尺寸约14mm乘以42mm。活动压头可调节行程约3mm，整体高度（含把手）约103至143mm（因把手型号不同而异）。M8螺栓安装孔直径约6.5mm，沉头孔直径约8.5mm。整体重量仅约150至200克，外形方正，占用安装空间极小。

六、应用领域

1. 机床夹具，作为铣床、钻床、磨床等机床的工件快速夹紧元件，替代传统螺栓压板，大幅提升装夹效率。

2. 自动化设备，用于自动化产线上的工件定位和快速夹紧，配合气缸或电动机构实现自动化装夹循环。

3. 检测工装，用于三坐标测量机及检具上的工件固定，活动压头可自动适应工件表面，确保测量基准稳定。

4. 焊接工装，用于焊接夹具中的工件定位压紧，焊接时不易松动，焊后快速释放。

5. 装配生产线，用于电子产品、汽车零部件等装配线上的工序间工件 transfer 和定位夹紧。

6. 木工机械，用于木工铣床、雕刻机等设备上的板材快速压紧。

7. 食品加工及制药设备，镀锌表面易于清洁，配合不锈钢版本可满足卫生级要求。

8. 教育及科研，用于高校实验室和科研机构的通用夹具搭建，模块化设计便于快速组合。

七、总结

Norelem 05020-08夹钳是一款德国品质的垂直压紧式快速夹钳，M8螺栓配置提供约2.2kN的可靠夹持力，平底座加活动压头的经典组合使其在工件定位夹紧中具有极高的通用性和适应性。耐油塑料把手配合镀锌钢制主体，确保了在油污、粉尘等恶劣工业环境下的长期可靠运行。纯机械式快夹结构无需工具即可完成装夹操作，相比传统螺栓压板效率提升数倍，是机床夹具、自动化设备及检测工装中理想的快速夹紧元件。可焊接安装方式和丰富的附件系统使其能够灵活集成到各种定制化夹具方案中。对于追求高效率、高可靠性且安装空间有限的工业用户而言，这款Norelem快速夹钳是一个值得信赖的选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
