一、产品介绍

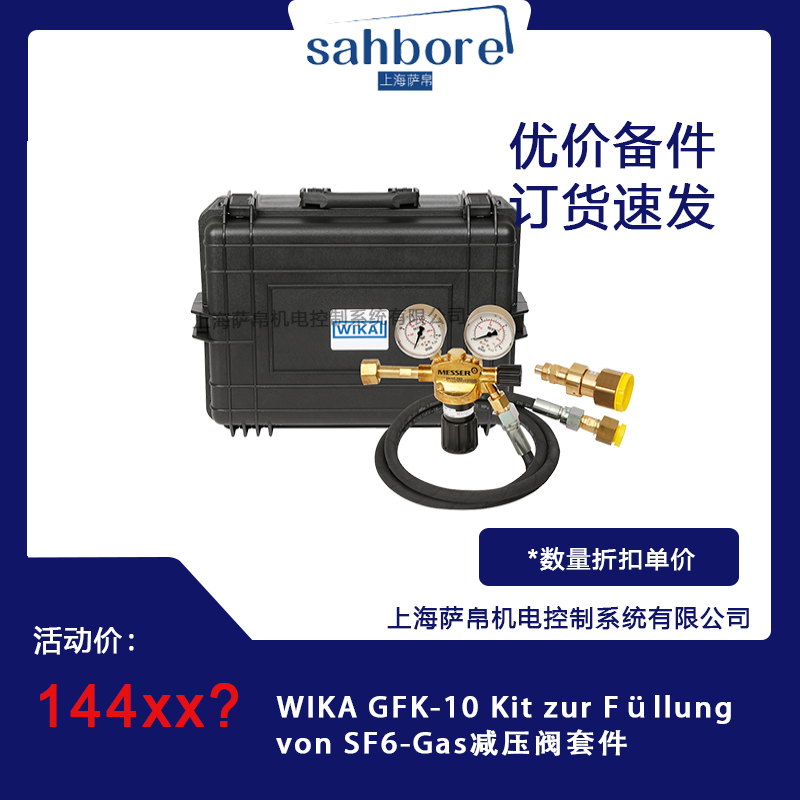

WIKA GFK-10 Kit zur Füllung von SF6-Gas 减压阀套件是德国 WIKA（威卡）公司推出的一款用于 SF6（六氟化硫）气体充气和补气的专用减压阀套装，型号 GFK-10 即代表该套件的具体规格。WIKA 成立于1946年，总部位于德国克林根贝格，是全球压力测量和气体处理领域的领先品牌，其 SF6 服务设备产品线涵盖从简易充气车到全自动一体化解决方案的完整谱系。该套件专门用于从 SF6 气瓶向气体绝缘开关设备（GIS）进行充气和补气操作，内置减压阀可将气瓶高压（通常约50至60bar）自动降至设备所需的工作压力（通常约1至6bar），确保充气过程安全、可控、无泄漏。GFK-10 套件符合欧盟 F-Gas 法规（EU No. 517/2014）对 SF6 气体充注和排放记录的要求，是电力、化工及工业气体运维领域的标准化充气工具。

二、功能特点

1. 内置精密减压阀，可将 SF6 气瓶高压自动调节至设备所需的低压工作压力，无需额外配置减压器，开箱即用。

2. 套件化设计，集成了减压阀、连接软管、接头及必要附件，用户无需自行选配零散部件，大幅降低采购和组装复杂度。

3. 密封性能优异，所有连接点均采用高品质密封件，确保 SF6 气体在充注过程中零泄漏，符合环保法规要求。

4. 操作简便，通过套件中的调节机构可精确设定输出压力，充气过程直观可控，即使非专业人员也能安全操作。

5. 兼容标准 SF6 气瓶接口（如 DIN 477 或 CGA 580 规格），可直接连接市面上主流的 SF6 气瓶，通用性强。

6. 采用耐腐蚀材质制造，阀体和密封件均针对 SF6 气体的化学特性进行优化，长期使用无劣化风险。

7. 符合欧盟 F-Gas 法规要求，支持充气量的精确记录和排放监控，满足电力设备运维的合规需求。

8. 整套设备体积紧凑、重量轻，便于携带至现场使用，特别适合变电站、开关柜等分散式充气场景。

9. 纯机械式减压结构，无需电力驱动，免维护，使用寿命长，动作响应迅速可靠。

三、选型指南

1. 确认充气对象，GFK-10 适用于中低压 GIS 开关设备的充气和补气，如需为高压设备（72.5kV及以上）充气需确认套件压力等级是否匹配。

2. 确认气瓶规格，该套件兼容标准 SF6 气瓶（通常为40L或50L，工作压力约50至60bar），如使用非标气瓶需确认接口适配性。

3. 确认输出压力范围，GFK-10 内置减压阀的输出压力通常可在1至6bar范围内调节，选型时需与设备额定充气压力匹配。

4. 确认是否需要计量功能，如需精确记录充气量，可选配 WIKA 气体流量计或称重模块，实现充气过程的数字化管理。

5. 确认连接方式，套件包含标准螺纹或快插接头，如设备接口为特殊规格（如 DN20或DN25），需确认是否需要转接件。

6. 确认工作环境，标准型号适用温度为零下20℃至加50℃，如需在极端低温环境使用需确认密封件材质是否满足要求。

7. 确认是否需要配套回收功能，如充气前需先回收设备内残余 SF6 气体，可选配 WIKA GPU 系列回收装置与 GFK-10 配合使用。

8. 确认合规要求，如在欧盟境内使用，需确保整套设备符合 F-Gas 法规 No. 517/2014 的充注和排放记录要求。

四、技术参数

产品型号为 WIKA GFK-10，类型为 SF6 气体充气减压阀套件，适用介质为 SF6 六氟化硫气体，气瓶输入压力约50至60bar，减压输出压力约1至6bar（可调），最大输出流量约5至10立方米每小时（视输出压力而定），连接接口为标准 SF6 气瓶接口（DIN 477或CGA 580），设备接口通常为DN20或DN25内螺纹，阀体材质为不锈钢或黄铜，密封材质为氟橡胶（FKM）或 PTFE，工作温度范围零下20℃至加50℃，整套重量约3至5千克，符合欧盟 F-Gas 法规（EU）No. 517/2014 及 DIN EN 相关标准。

五、产品尺寸

WIKA GFK-10 套件整体为便携式箱体或模块化布局设计，减压阀本体尺寸约为120毫米乘以80毫米乘以60毫米（长乘以宽乘以高），连接软管长度约为1.5至2米，软管外径约为6至8毫米，整套设备收纳后尺寸约为300毫米乘以200毫米乘以150毫米，总重量约3至5千克。减压阀调节旋钮位于顶部，操作手柄突出阀体约30毫米，接口螺纹规格为 DN20 或 G3/4，整体外形紧凑，单手即可提携，占用存储空间极小。

六、应用领域

1. 电力行业，用于气体绝缘开关设备（GIS）的安装充气和运行补气，是变电站、电厂开关柜运维的标准充气工具。

2. 化工行业，用于 SF6 气体绝缘化工设备的充气维护，确保设备绝缘性能稳定。

3. 铁路及轨道交通，用于铁路高压开关设备和牵引变电站的 SF6 气体充注和补气。

4. 炼油及石化行业，用于高压电气设备的 SF6 气体维护，保障生产安全。

5. 风力及光伏发电，用于风电和光伏升压站中 GIS 设备的充气和补气。

6. 气体回收与再利用，配合 WIKA 回收装置使用，实现 SF6 气体的闭环管理，减少温室气体排放。

7. 设备制造商，用于 SF6 开关设备出厂前的气体充注和检漏。

8. 第三方检测及运维服务商，作为标准化充气工具用于各类电力设备的定期维护和气体补充。

七、总结

WIKA GFK-10 Kit zur Füllung von SF6-Gas 减压阀套件是一款德国品质的 SF6 气体专用充气工具，内置精密减压阀将气瓶高压自动降至设备工作压力，套件化设计开箱即用，操作简便、密封可靠、零泄漏，完全满足电力、化工、铁路及新能源等行业中 GIS 设备的充气和补气需求。该套件符合欧盟 F-Gas 法规要求，支持充气量记录和排放监控，是 WIKA 完善的 SF6 服务设备产品线中面向现场充气场景的核心产品之一。对于需要安全、合规、高效完成 SF6 气体充注作业的电力运维团队和工业用户而言，这款 GFK-10 减压阀套件是一个值得信赖的标准化选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
