一、产品介绍

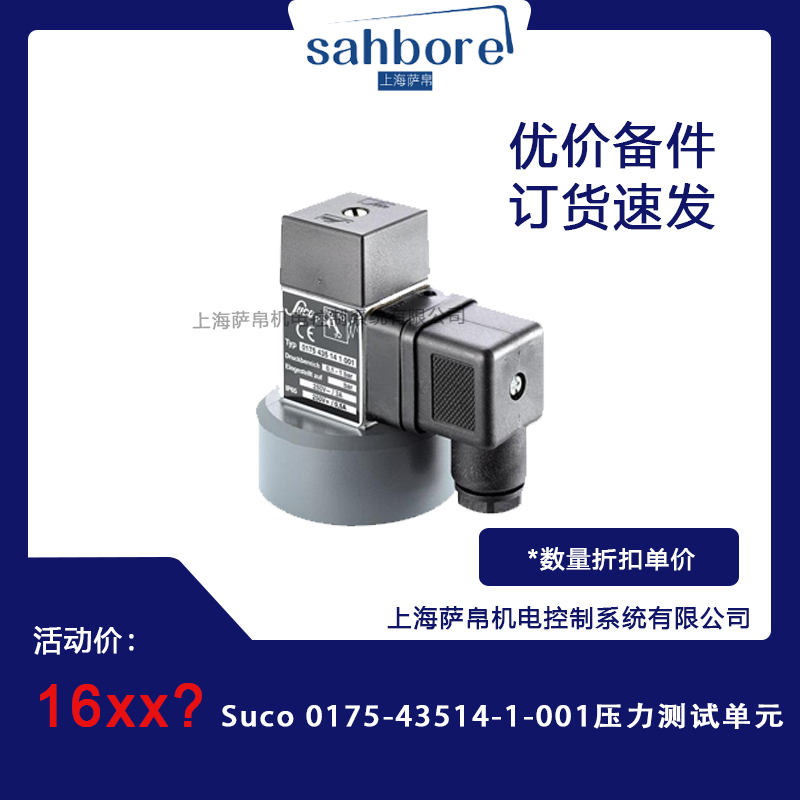

Suco 0175-43514-1-001 是德国 SUCO公司推出的一款高精度膜片式低压机械压力开关，属于 0175 系列经典产品线，常被称为"压力测试单元"。SUCO 公司成立于 1938 年，总部位于德国比蒂格海姆-比辛根，是全球液压与气动系统压力测控领域的标杆企业，产品通过了 DIN EN ISO 9001:2000 认证。该型号中，"0175"代表膜片式低压压力开关系列，"43514"为量程代码，对应 0.1～1 bar 可调范围，"1"代表单刀双掷（SPDT）转换银触点输出，"001"为标准配置版本（含 DIN 43650 插头，IP65 防护）。Art.-Nr. 0175-43514-1-001 为该产品的标准物料编号，代表了特定的量程、输出配置与密封材质组合。该压力开关采用铝制外壳与膜片驱动结构，兼具高精度压力控制与优异的环境适应性，广泛服务于工业自动化领域的压力监控、低压预警与安全保护场景。

二、功能特点

1. 膜片式精密低压检测

0175 系列采用膜片驱动微动开关结构，介质压力直接作用于高精度不锈钢膜片，当压力达到设定值时触发微动开关输出通断信号。相比活塞式结构，膜片式设计在低压段（0.1～1 bar）具有更优异的灵敏度和响应速度，压力控制精度远超传统机械式压力开关，特别适合低压系统的精准监控。

2. 量程现场无级可调

该型号支持 0.1～1 bar 范围内的无级调节，用户可通过旋转顶部滚花螺钉在运行中轻松调整开关设定点，无需拆卸即可完成校准。设定精度可达 ±0.1～0.2 bar，过压安全保护最高可达 25 bar，有效防止系统超压损坏传感器本体。

3. SPDT 银触点输出

配置单刀双掷（SPDT）转换银触点，触点容量达 max 250 V AC/DC、4 A，响应时间 ≤10 ms。可同时输出常开（NO）与常闭（NC）两组独立信号，完美适配 PLC 输入模块、继电器控制及报警系统，满足压力控制与安全联锁的双重需求。

4. 铝制外壳 IP65 高防护

产品采用优质铝制外壳，具有出色的机械强度和耐腐蚀性能，配合迷宫密封与丁腈橡胶（NBR）密封圈，防护等级达 IP65，可有效防尘防水，适应粉尘、潮湿、油雾等恶劣工业环境，适合户外及车间安装。

5. 宽温域稳定运行

工作温度范围覆盖 -40℃ 至 +100℃，无论是低温冷冻环境还是高温工况，均能保持稳定的开关性能与设定点精度，适用于冷链、热处理等极端温度场景下的压力测试与监控。

6. 百万次机械寿命

机械寿命 ≥10⁶ 次开关循环，且开关点偏差极低，免维护设计使其特别适合难以频繁检修或环境恶劣的工业系统，大幅降低停机维护成本。抗振动 10g，抗冲击 294 m/s²，适配连续工业工况。

7. 紧凑型模块化设计

采用 DIN 标准紧凑结构，G 1/4 内螺纹连接，可直接安装于管路或歧管上，也支持面板安装。标准 DIN 43650 插头设计使接线便捷可靠，便于快速集成到各类工业自动化系统中。

三、选型指南

1. 按量程范围选择

0175-43514 对应 0.1～1 bar（100～1000 mbar）量程。若系统工作压力低于 0.1 bar，建议选择 0175-43414（0.01～0.1 bar）型号；若需 1～10 bar 量程，可选 0159-42814（1～10 bar）；若需 4～40 bar 中压段，可选 0159-42914；若需 25～250 bar 高压段，可选 0159-43314。选型时需确保开关设定点位于量程的 20%～80% 区间，以获得最佳精度。

2. 按输出配置选择

"1"代表 SPDT（单刀双掷）银触点输出，适合需要同时输出常开和常闭信号的应用。若仅需常开（NO）输出，可选择带"2"后缀的型号；若仅需常闭（NC），可选择带"3"后缀的型号。

3. 按密封材质选择

标准配置"001"为丁腈橡胶（NBR）密封，适用于矿物油、空气、氮气等中性介质。若介质为高温油或腐蚀性化学品，可选"002"（三元乙丙橡胶 EPDM）或"003"（氟橡胶 FKM）密封版本。若用于食品级气体监控，可选 EPDM 密封。

4. 按电气接口选择

"001"为标准 DIN 43650 插头配置，接线便捷。若需直接引线输出，可选择带集成电缆的特殊版本。电气接口支持 250 V AC/DC、4 A 负载，可直接驱动中间继电器或 PLC 数字输入模块。

5. 按工作温度选择

标准型工作温度为 -40℃ 至 +100℃。若工作环境超出此范围，需联系 SUCO 确认是否有耐低温（-40℃以下）或耐高温（+120℃）的特殊配置版本。

四、技术参数

产品型号为 0175-43514-1-001，品牌为德国 SUCO。产品类型为膜片式机械压力开关（压力测试单元）。量程范围为 0.1～1 bar（100～1000 mbar），可现场无级调节。过压安全最高 25 bar。设定精度为 ±0.1～0.2 bar。输出类型为 SPDT 转换银触点，触点容量 max 250 V AC/DC、4 A。响应时间 ≤10 ms。防护等级为 IP65。连接方式为 G 1/4 内螺纹（BSP）。标准密封材质为丁腈橡胶 NBR（可选 EPDM/FKM）。工作温度范围为 -40℃ 至 +100℃。外壳材质为铝制。机械寿命 ≥10⁶ 次。电气接口为 DIN 43650 标准插头。重量约为 150g 至 200g（不含线缆）。耐压等级 25 bar（过载保护）。工作电压 10～250 V AC/DC。介质兼容性为矿物油、空气、氮气等中性介质，粘度 ≤100 mm²/s。

五、产品尺寸

0175-43514-1-001 属于 SUCO 0175 系列标准尺寸。压力开关本体直径约为 75 mm。本体长度（不含螺纹）约为 76 mm。G 1/4 内螺纹连接部分长度约为 15 mm 至 20 mm。电气插头突出长度约为 30 mm 至 40 mm。整体安装高度（含插头）约为 100 mm 至 120 mm。轴向安装深度约为 45 mm 至 55 mm。重量约为 150g 至 200g（不含线缆），属于轻量化紧凑设计，便于面板安装或管路直装。滚花调节螺钉位于本体顶部，便于现场设定开关点。

六、应用领域

1. 液压系统低压预警与保护

广泛应用于工业液压站、注塑机、压机等设备的液压系统中，实时监控系统压力。当压力低于 0.1～1 bar 设定范围时自动触发报警或停机保护，防止液压元件因低压导致润滑不足而损坏，保障设备安全运行。

2. 气动回路压力控制

用于自动化产线的气动系统中，监控压缩空气压力，确保气动执行元件（气缸、气动马达、夹具等）在稳定压力下工作，提升生产效率与产品质量。SPDT 输出可同时控制主回路与安全联锁。

3. 冷却系统压力保护

在冷却系统中监控冷却液压力，当压力低于设定值时自动报警，防止冷却介质泄漏或流量不足导致设备过热停机，特别适合数控机床、激光设备等对温控要求严格的场景。

4. 工业气体输送压力监测

用于氮气、压缩空气等工业气体输送系统的压力监控，确保气体输送系统压力稳定，适配泄漏检测与流量控制。NBR 密封兼容多种工业气体介质。

5. 建筑机械与工程设备

在挖掘机、装载机等建筑机械中，用于液压回路压力监测，特别是在高温、低温、潮湿、粉尘等极端条件下仍能保持稳定性能，保障工程机械的低压回路安全控制。

6. 食品与制药行业

配合 EPDM 密封版本（002），可用于食品包装线、制药设备的气体压力监控，符合卫生标准要求。铝制外壳易于清洁，NBR 密封可接触食品级介质。

7. 能源与电力工程

应用于风力发电机组液压系统、水电站闸门开度控制等场景，0.1～1 bar 量程覆盖风电变桨系统与水电闸门的低压控制回路，IP65 防护确保在户外恶劣环境下长期稳定运行。

七、总结

Suco 0175-43514-1-001 压力测试单元是一款德国原装进口的高精度膜片式低压机械压力开关，以 SUCO 超过 80 年的精密制造工艺为保障，兼具 0.1～1 bar 现场可调量程、SPDT 银触点输出、IP65 高防护、-40℃ 至 +100℃ 宽温域运行、百万次机械寿命等核心优势。产品属于 0175 经典膜片式系列，结构紧凑、安装灵活，G 1/4 内螺纹连接配合 DIN 43650 标准插头设计，特别适合液压与气动系统的低压精密监控、超压/欠压报警及自动化安全联锁等应用场景。选型时需重点关注量程（0.1～1 bar）、输出配置（SPDT 银触点）、密封材质（NBR/EPDM/FKM）、电气接口（DIN 43650 插头）及过压安全等级（25 bar）五项核心参数，确保与实际工况完美匹配。
