一、产品介绍

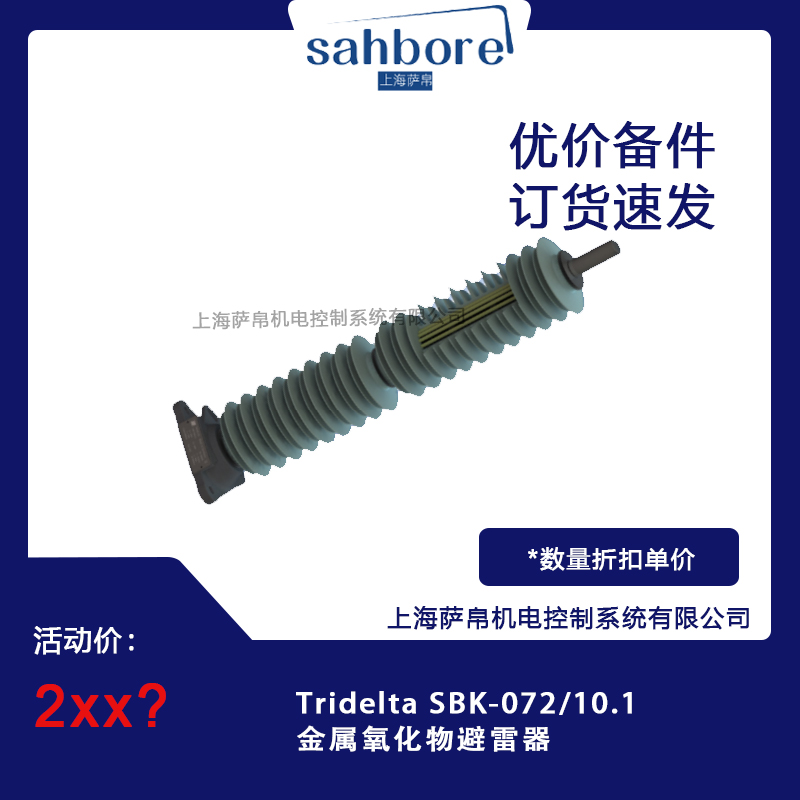

Tridelta SBK-072/10.1 金属氧化物避雷器是德国 Tridelta GmbH 公司推出的一款高性能无间隙金属氧化物避雷器（MOA），隶属于经典的 SBK 硅橡胶外壳系列产品线。Tridelta 公司成立于 1890 年，总部位于德国赫尔姆斯多夫，是全球最具历史底蕴的避雷器与浪涌保护设备制造商之一，产品覆盖最高 800 kV 的高压应用领域。该型号中，"SBK"代表实心设计的硅橡胶外壳避雷器系列，"072"代表额定电压等级代码（对应 72 kV 系统电压等级），"10.1"代表持续运行电压为 10.1 kV（即最大允许长期工作电压）。Art.-Nr. SBK-072/10.1 为该产品的标准物料编号，代表了特定的电压等级、外壳材质与电气性能组合。该避雷器采用氧化锌（ZnO）非线性电阻阀片为核心，配合高质量 LSR 硅橡胶外壳，兼具优异的过电压保护性能与环境适应能力，广泛服务于电力系统中的过电压防护场景。

二、功能特点

1. 高质量 LSR 硅橡胶外壳

SBK 系列采用高品质液态硅橡胶（LSR）作为外套材料，在整个使用寿命内保持卓越的疏水性与抗紫外线/抗老化特性。相比传统瓷套避雷器，硅橡胶外壳重量更轻、运输与安装损坏风险更低，且具备优异的防爆性能，故障时不会产生粉碎性爆炸，特别适合人口密集区及户内使用。

2. 无间隙金属氧化物设计

该型号为无间隙型避雷器，采用氧化锌（ZnO）压敏电阻片直接并联在被保护设备上。正常工作电压下电阻极大（泄漏电流仅微安级），过电压时电阻瞬间变小，迅速泄放雷电流。无间隙设计响应速度达纳秒级，无需火花间隙击穿延迟，保护性能远超传统阀式避雷器。

3. 优异的非线性伏安特性

氧化锌阀片具有理想的非线性特性，非线性系数 α 值一般在 0.02～0.06 之间。在正常运行电压下几乎相当于绝缘体，过电压来袭时迅速导通泄流，过电压消失后自动恢复高阻状态，无续流、不截波，不会导致系统短路跳闸。

4. 模块化定制设计

SBK 系列采用模块化设计，实芯结构可根据客户要求轻松制造，适配各种长度、爬电距离和电气间隙。这种灵活性使其不仅适用于变电站避雷器，还可作为输电线路避雷器使用，满足多样化安装需求。

5. 卓越的抗污染性能

LSR 硅橡胶外壳具备优异的疏水性和人工污染特性，在沙漠、沿海及空气污染严重地区表现出色。表面不易积污，带电清洗时不会因污染改变电位分布而影响避雷器性能，免清扫条件可达中等污秽及以下地区。

6. 出色的密封系统

Tridelta 所有设计均具有出色的密封系统，可有效防止任何湿气进入，确保数十年的可靠性且无需维护。内部采用无粘接密封工艺，杜绝因密封失效导致的受潮与性能劣化。

7. 高通流容量与强抗振设计

标称放电电流可达 10 kA（8/20 µs 波形），高电流耐受强度达 100 kA（4/10 µs），短路/泄压能力达 40 kA/0.2s。抗振动 10 g、抗冲击 100 g，适用于地震活动强烈地区或用作线路支撑件的高机械要求场合。

三、选型指南

1. 按电压等级选择

"072/10.1"代表系统电压 72 kV 等级、持续运行电压 10.1 kV。选型时需确保持续运行电压与系统最高工作电压匹配。对于 10 kV 系统，持续运行电压应选择 10.1 kV 或 13.8 kV（电机保护用）；对于 35 kV 系统，应选择对应 40.5 kV 持续运行电压的型号。避免因额定电压选择过低导致避雷器负担过重烧毁。

2. 按外壳材质选择

"SBK"代表硅橡胶外壳，适合户外及污秽环境。若需瓷套外壳（更耐紫外线、适合强日照地区），可选择 SB 系列。若需更轻量化与防爆性能，SBK 硅橡胶系列为最优选择。

3. 按放电等级选择

该型号线路放电等级可达 3 级（Qrs≤2.0，依据 IEC 60099-4），适合常规变电站与配电系统保护。若需更高保护等级（如线路避雷器），需确认放电等级是否满足要求。

4. 按安装方式选择

SBK 系列可垂直安装于被保护设备外壳或专用支架上，也可作为线路避雷器使用。由于重量轻，安装便捷，采用截面积不小于 10 mm² 的多股软线连接相线，下接线端子接地（接地电阻不大于 10 Ω）。

5. 按工作环境选择

标准型环境温度范围为 -40℃ 至 +80℃。若工作环境超出此范围，需联系 Tridelta 确认是否有耐低温或耐高温的特殊配置版本。对于海拔 2000m 以上地区，建议选用高原型产品。

四、技术参数

产品型号为 SBK-072/10.1，品牌为德国 Tridelta。产品类型为无间隙金属氧化物避雷器（硅橡胶外壳）。系统电压 Us 为 72 kV（最大）。持续运行电压 Ur 为 10.1 kV（最大）。额定电压根据型号代码对应 72 kV 等级。标称放电电流 In（8/20 µs 波形）为 10 kA。能量吸收能力为 7 kJ/kV。线路放电等级为 3 级（Qrs≤2.0，IEC 60099-4）。高电流耐受强度（4/10 µs）为 100 kA。低电流耐受强度（2 ms）为 1000 A。短路/泄压能力为 40 kA/0.2s。机械强度（特定短期载荷 SSL）为 500 Nm。防护等级为 IP67（整体，可耐受高压水冲洗）。外壳材质为 LSR 硅橡胶。阀片材质为氧化锌（ZnO）多晶半导体陶瓷。工作温度范围为 -40℃ 至 +80℃。重量约为 3 kg 至 6 kg（根据具体尺寸）。符合 IEC 60099-4、IEC 60071 等国际标准。

五、产品尺寸

SBK-072/10.1 属于 Tridelta SBK 系列标准尺寸。避雷器本体直径约为 80 mm 至 120 mm（根据电压等级）。本体长度（不含接线端子）约为 350 mm 至 500 mm。硅橡胶外壳整体高度约为 400 mm 至 600 mm（含上下金属帽）。接线端子为标准 M12 或 M16 螺栓连接。整体安装高度约为 450 mm 至 650 mm。重量约为 3 kg 至 6 kg（不含连接线），相比同等级瓷套避雷器减重 60% 以上。上下接线端子突出长度约为 30 mm 至 50 mm。

六、应用领域

1. 变电站过电压保护

广泛应用于 72 kV 及以下电压等级的变电站中，保护变压器、开关柜、电缆等设备免受雷电过电压与操作过电压的危害。硅橡胶外壳的防爆特性使其特别适合户内开关柜使用。

2. 输电线路防雷

由于 SBK 系列重量轻、可模块化定制，可作为输电线路避雷器使用，安装于杆塔或线路终端，提供线路过电压保护。抗振 10 g 的设计确保在风振与覆冰工况下可靠运行。

3. 风力发电系统保护

应用于风力发电机组的变桨系统与偏航系统保护，LSR 外壳在低温、盐雾、强紫外线等恶劣户外环境下保持长期稳定性能，-40℃ 至 +80℃ 宽温域确保全气候适应。

4. 工业配电系统

用于工厂、矿山等工业场所的配电系统过电压保护，特别适合污染严重、空间受限的场合。硅橡胶外套的抗污染性能减少维护频率，免清扫设计降低运维成本。

5. 轨道交通供电系统

应用于高铁、地铁等轨道交通的牵引供电系统过电压保护，抗振动与抗冲击设计满足列车运行带来的机械应力要求，IP67 防护确保在隧道潮湿环境下长期稳定运行。

6. 石油化工与海洋工程

适用于沿海电站、海上平台、石化厂区等高盐雾、高污秽环境，LSR 硅橡胶外壳的疏水性与抗紫外线性确保在极端环境下数十年免维护运行。

七、总结

Tridelta SBK-072/10.1 金属氧化物避雷器是一款德国原装进口的高性能无间隙金属氧化物避雷器，以 Tridelta 超过 130 年的精密制造工艺为保障，采用高品质 LSR 硅橡胶外壳与氧化锌非线性电阻阀片，兼具持续运行电压 10.1 kV、标称放电电流 10 kA、IP67 高防护、-40℃ 至 +80℃ 宽温域、100 kA 高电流耐受、模块化定制、防爆免维护等核心优势。产品属于 SBK 硅橡胶实芯设计系列，结构紧凑、重量轻、安装灵活，特别适合 72 kV 电压等级的变电站保护、输电线路防雷、风电系统、轨道交通、石油化工等对过电压保护与环境适应性有高要求的工业自动化应用场景。选型时需重点关注持续运行电压（10.1 kV）、系统电压等级（72 kV）、线路（LSR 硅橡胶）、防护等级（IP67）及通流容量（10 kA / 100 kA）六项核心参数，确保与实际工况完美匹配。
