一、产品介绍

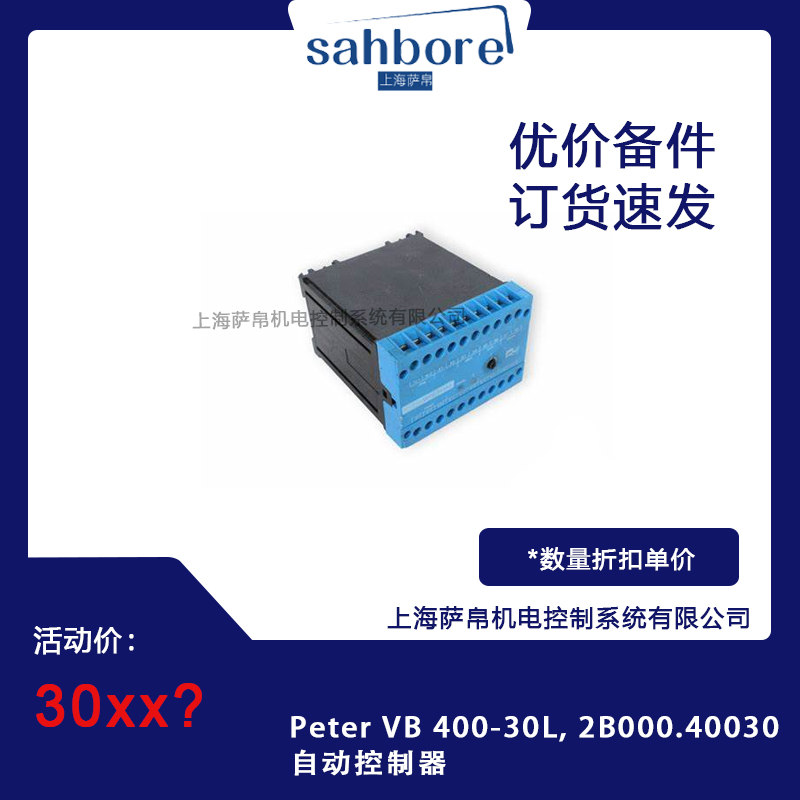

Peter VB 400-30L, 2B000.40030 是德国 Peter Electronic公司推出的一款高性能三相电子直流制动控制器，隶属于经典的 VersiBrake VB 400 系列产品线。Peter Electronic 成立于 1953 年，总部位于德国慕尼黑，是全球领先的电机制动与控制设备制造商，产品广泛应用于工业自动化、物料搬运、包装机械等领域。该型号中，"VB 400"代表适配 400V 三相电机系统的 VersiBrake 制动控制器系列，"30L"代表 30A 额定制动电流与标准 DIN 导轨安装版本，"2B000.40030"为该产品的标准物料编号（Art.-Nr.），属于标准无总线配置的基础版自动控制器。该产品将电子直流制动功能与多重安全保护深度集成，通过向三相异步电机定子通入可调直流电流实现快速精准停机，是传统机械制动方式的理想电子化升级方案。

二、功能特点

1. 30A 大功率制动能力

"30L"标识表明该型号额定制动电流高达 30A（10%～100% 无级可调），适配电机电流约 15A～30A（400V 系统下约 11kW 电机），属于 VB 400 系列中的重载制动型号。相比 6A、25A 版本，30L 可满足更大功率电机的快速制动需求，覆盖中型工业设备场景。

2. 精准直流制动控制

采用微控制器控制的电子直流制动技术，向电机定子通入可调直流电流实现快速停机。制动电流支持 10%～100% 无级调节，适配不同负载的电机，停机平稳无冲击。剩磁时间自动优化（0.2～1.8s），有效避免制动后电机"反弹"现象，确保定位精度。

3. 内置制动接触器

产品内部集成制动接触器，无需额外配置，安装便捷，可直接在线启动电机。支持时间控制与静止检测双模式制动，最长制动时间可达 40s（静止检测模式），适应不同工况需求。

4. 多重安全保护

具备过流、过压、过热、制动超时等多重保护功能，确保设备安全运行。输入通道集成过压保护（TVS 二极管），输出通道过流保护，防止因接线错误或设备故障损坏模块。控制继电器触点容量达 3A/250V AC，可直接驱动外部接触器或中间继电器。

5. 自优化反电动势延时

制动控制器自动检测电机反电动势并优化延时时间（0.2～1.8s），无需人工设定，适配不同电机特性，避免残留电压导致的制动失效或电机反转，大幅降低调试难度。

6. 紧凑型 DIN 导轨设计

采用 35mm 标准 DIN 导轨卡扣安装，结构紧凑，节省控制柜空间。接线端子采用可拆卸端子排设计，便于现场维护与更换。防护等级 IP20（室内安装），工作温度范围 -20℃ 至 +70℃。

7. 无需额外控制电源

电子回路功耗仅约 3VA，直接从制动主回路取电，无需额外配置 24V DC 控制电源，简化系统接线，降低安装成本。

三、选型指南

1. 按制动电流选择

"30L"代表 30A 额定制动电流，适配电机功率约 11kW（400V AC 工况）。若电机功率更大（超过 11kW），需选择更高电流等级型号（如有）；若电机功率较小（约 1.1kW），可选择 VB 400-6L（6A）或 VB 400-25L（25A）型号。选型时需确保开关设定点位于量程的 20%～80% 区间，以获得最佳精度。

2. 按配置版本选择

"2B000.40030"为标准无总线配置版本，仅支持本地控制。若需总线通讯功能（如 Profibus DP / Modbus RTU），可选择带"SO6"后缀的版本（如 VB 400-30L SO6）。若需更多数字量 I/O 通道，可通过外部 I/O 模块扩展。

3. 按制动时间选择

该型号支持时间控制与静止检测双模式，最长制动时间 40s。若需更长制动时间或特殊保护逻辑，需联系 Peter Electronic 确认是否支持定制配置。

4. 按工作环境选择

标准型工作温度为 -20℃ 至 +70℃，防护等级 IP20（室内安装）。若用于户外或恶劣环境（粉尘、潮湿、高温），需搭配防护箱（IP65 等级）或选择特殊防护版本。

5. 按电压等级选择

"400"代表适配 380/415V AC 三相系统。若系统为 230V 三相，可选择 VB 230-30L 型号。选型时需确保输入电压与系统最高工作电压匹配。

四、技术参数

产品型号为 VB 400-30L，物料号为 2B000.40030，品牌为德国 Peter Electronic。产品类型为三相 AC→DC 电子直流制动控制器（集成制动接触器）。输入电源为 380/415V AC 三相，50/60 Hz，允许波动 ±10%。额定制动电流为 30A（10%～100% 无级可调）。适配电机电流推荐 7.5A～30A（400V 系统，上限约 11kW）。制动电压为 0～220V DC（400V 输入时）。控制电源功耗约 3VA，无需额外 24V 供电。制动方式为直流制动（DC Braking）。剩磁时间自动优化 0.2～1.8s。制动时间最长 40s（静止检测模式）。控制继电器触点容量 3A/250V AC。电气连接端子适配导线截面 2×2.5mm² 至 2×6mm²（视电流而定）。安装方式为 35mm DIN 导轨。防护等级为 IP20。工作温度范围为 -20℃ 至 +70℃。存储温度范围为 -40℃ 至 +85℃。重量约为 500g 至 800g（不含线缆）。符合 CE 认证。

五、产品尺寸

VB 400-30L 属于 Peter Electronic VB 400 系列标准 DIN 导轨尺寸。控制器本体宽度约为 70mm 至 80mm（单模块宽度，符合 DIN EN 60715 标准）。本体高度（含端子）约为 110mm 至 130mm。本体深度（安装深度）约为 80mm 至 100mm。DIN 导轨安装深度约为 60mm 至 75mm。接线端子突出长度约为 25mm 至 35mm。整体安装高度（含导轨）约为 120mm 至 150mm。重量约为 500g 至 800g（不含线缆），相比传统制动整流器减重 50% 以上，结构紧凑但承载能力强，便于在有限空间内安装布置。

六、应用领域

1. 重载电机制动控制

广泛应用于注塑机、压机、冲压机等设备的 11kW 级别电机制动场景。30A 制动电流覆盖约 11kW 电机，通过本地控制实现精准快速停机，满足高节拍生产需求。

2. 自动化产线制动

用于包装机械、纺织机械、木工机械等设备的电机制动控制。标准版本可通过控制继电器触点实现与电机接触器互锁，防止制动与运行冲突，提升产线自动化水平。

3. 旧设备智能升级

替代传统机械制动器，无需改动主回路接线，直接替换即可实现制动精度提升与多重安全保护，特别适合老旧设备的智能化改造。

4. 危险工况安全制动

用于化工、矿山等危险区域设备的精准停机控制。多重安全保护机制（过流、过热、制动超时）确保在异常工况下自动切断制动，保障人员与设备安全。

5. 输送与物料搬运设备

用于输送线、分拣机、升降平台等物流设备的 11kW 级别电机制动控制。IP20 防护等级满足室内仓储环境要求，紧凑尺寸适合空间受限的控制柜安装。

6. 机床与精密加工设备

用于 CNC 加工中心、磨床、车床等设备的主轴电机制动。自优化剩磁时间确保制动后无反弹，满足精密加工对定位精度的严格要求。

七、总结

Peter VB 400-30L, 2B000.40030 自动控制器是一款德国原装进口的高性能三相电子直流制动控制器，以 Peter Electronic 超过 70 年的精密制造工艺为保障，集 30A 大功率直流制动、内置制动接触器、自优化反电动势延时、多重安全保护、IP20 防护、-20℃ 至 +70℃ 宽温域、3VA 低功耗免额外电源等核心优势于一体。产品属于 VersiBrake VB 400 系列，DIN 导轨安装便捷，特别适合 400V 三相系统、约 11kW 中重载电机的快速制动场景，以及需要高可靠性本地控制的自动化产线、旧设备升级、危险工况保护等应用。选型时需重点关注制动电流（30A / 7.5～30A 电机）、配置版本（2B000.40030 = 标准无总线）、输入电压（380/415V AC 三相）、防护等级（IP20）及适配电机功率（约 11kW）五项核心参数，确保与实际工况完美匹配。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
