一、产品介绍

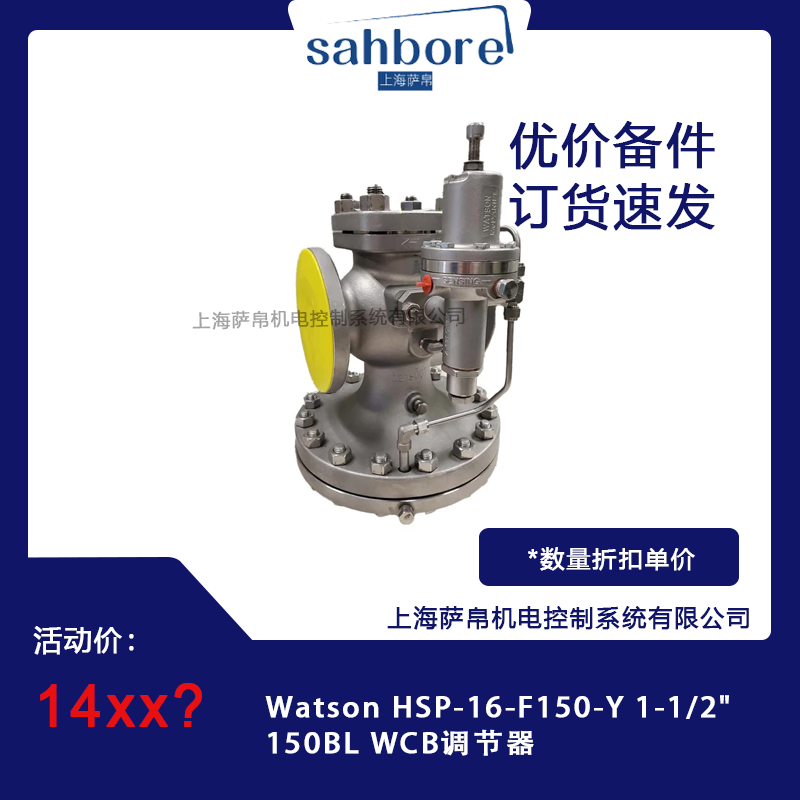

Watson HSP-16-F150-Y 1-1/2" 150BL WCB调节器是其HSP系列中的先导式蒸汽减压阀，采用WCB碳钢铸造阀体，专为高温高压蒸汽系统设计，用于将上游高压蒸汽精确调节至下游所需的低压蒸汽，广泛应用于蒸汽锅炉、蒸汽主管线、工艺加热设备等场景的压力控制。

二、功能特点

1. WCB碳钢阀体，耐高温耐压：阀体采用WCB碳钢铸造，可承受高温高压蒸汽工况，最大工作压力（PMO）达450PSIG，适用于大多数工业蒸汽系统的压力需求。

2. 先导式压力调节，精度卓越：采用一体式压力先导阀设计，结构紧凑，调节灵敏度高，出口压力可根据所选弹簧在10至300PSIG范围内连续调节，满足不同工况的精确减压需求。

3. 模块化设计，维护便捷：HSP系列采用模块化结构，内部零件可单独拆卸更换，无需更换整阀，大幅降低维护成本与停机时间。

4. 多种弹簧可选，适配广泛：通过更换不同设定弹簧即可改变出口压力范围，用户可根据实际工艺需求灵活配置，一阀多用。

5. 密封性能优异：阀内密封面经精密加工，配合先导阀的精密控制，有效防止蒸汽泄漏，保障系统安全运行。

6. 压力控制稳定：良好的压力控制精度确保蒸汽系统稳定运行，有效防止系统超压或欠压，增强系统安全性。

7. 一体式Y型设计：Y后缀表示该阀门采用Y型流道设计，流体阻力小，压降低，适合蒸汽等清洁介质的精确减压控制。

三、选型指南

Watson HSP系列减压阀提供多种规格以适配不同工况，选型时需关注以下几个维度。

1. 口径选择：型号中的1-1/2"表示阀门通径为1.5英寸（约DN40），适用于中等流量的蒸汽管路。若管路口径不同，需选择对应通径的HSP型号。

2. 压力等级选择：150BL表示该阀门的最大工作压力等级为150磅级（约10.3bar），若系统压力更高需选择300BL或更高等级的型号。HSP-16系列中的16通常表示压力等级。

3. 出口压力范围：根据工艺需求选择对应弹簧，出口压力可调范围为10至300PSIG。若所需出口压力低于10PSIG，需选择其他系列或定制弹簧。

4. 阀体材质选择：WCB为碳钢材质，适用于常规蒸汽工况。若介质具有强腐蚀性或需更高耐温性能，可选择CF8不锈钢或其他合金材质型号。

5. 连接方式确认：该型号采用法兰连接，需确认现场管路法兰标准与阀门匹配。

6. 同系列参考型号：与HSP-16-F150-Y同属HSP系列的还有HSP-16-F100-Y（1英寸口径）、HSP-16-F200-Y（2英寸口径）等。若需不锈钢材质可选择CF8系列，若需更高压力等级可选择300BL系列。

四、技术参数

1. 产品编号：HSP-16-F150-Y 1-1/2" 150BL WCB

2. 完整型号：HSP-16-F150-Y

3. 品牌：Watson McDaniel（美国）

4. 阀门类型：先导式蒸汽减压阀（调节器）

5. 阀体材质：WCB碳钢

6. 通径：1-1/2英寸（DN40）

7. 压力等级：150LB（约10.3bar）

8. 最大工作压力（PMO）：450PSIG

9. 出口压力调节范围：10至300PSIG（依弹簧配置而定）

10. 连接方式：法兰连接

11. 设计类型：Y型一体式先导阀

12. 适用介质：蒸汽

13. 适用温度：高温蒸汽工况（具体依弹簧及密封件材质而定）

五、产品尺寸

HSP-16-F150-Y 1-1/2" 150BL WCB调节器的整体尺寸与同系列150LB压力等级、1-1/2英寸通径的标准阀门一致。阀门法兰尺寸符合ASME B16.5标准，1-1/2英寸150LB法兰的螺栓孔中心距约为95毫米，外径约为165毫米。阀体长度（含先导阀）约在180毫米至220毫米之间，整体高度约在200毫米至250毫米之间。该尺寸与Watson HSP系列同压力等级同口径的所有型号完全兼容，可实现无差异互换安装。具体尺寸需参照Watson McDaniel官方产品样本中HSP-16-F150-Y对应页码确认精确数值。

六、应用领域

1. 蒸汽锅炉减压：HSP-16-F150-Y是蒸汽锅炉主蒸汽管路的核心减压组件，将锅炉产生的高压蒸汽精确调节至工艺设备所需的低压蒸汽，确保锅炉安全运行。

2. 蒸汽主管线压力控制：在工厂蒸汽主管线中，该阀门用于将高压蒸汽分配至各用汽点，保持各支路压力稳定，防止末端设备因压力过高而损坏。

3. 工艺加热设备：在蒸馏、干燥、加热等需要精确蒸汽压力的工艺流程中，HSP调节器通过精确控制蒸汽压力，确保产品质量和工艺稳定性。

4. 化工与制药行业：在化工反应釜、制药灭菌锅等设备的蒸汽供应管路中，该阀门提供稳定可调的蒸汽压力，满足GMP等严格工艺要求。

5. 食品加工行业：在食品杀菌、蒸煮等工艺中，精确的蒸汽压力控制直接影响食品安全与品质，HSP调节器的高精度特性使其成为理想选择。

6. 能源管理与节能：通过精确控制蒸汽压力，减少能源浪费，提高系统效率。稳定的蒸汽压力有助于确保工艺设备的正常运行，降低运营成本。

七、总结

Watson HSP-16-F150-Y 1-1/2" 150BL WCB调节器，是美国Watson McDaniel公司HSP系列中面向150磅级蒸汽系统推出的先导式减压阀。它以WCB碳钢阀体耐高温高压、10至300PSIG全量程可调、Y型一体式先导阀结构紧凑、450PSIG最大工作压力、模块化易维护五大核心优势，在蒸汽锅炉减压、主管线压力控制、化工制药工艺加热、食品加工等对蒸汽压力精度与可靠性要求极高的场景中树立了专业标杆。配合Watson McDaniel全系列蒸汽控制产品，可构建完整的蒸汽减压与压力管理方案。对于需要在150LB蒸汽系统中实现精确压力调节的工程师而言，HSP-16-F150-Y无疑是兼具性能与可靠性的优选方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
