一、产品介绍

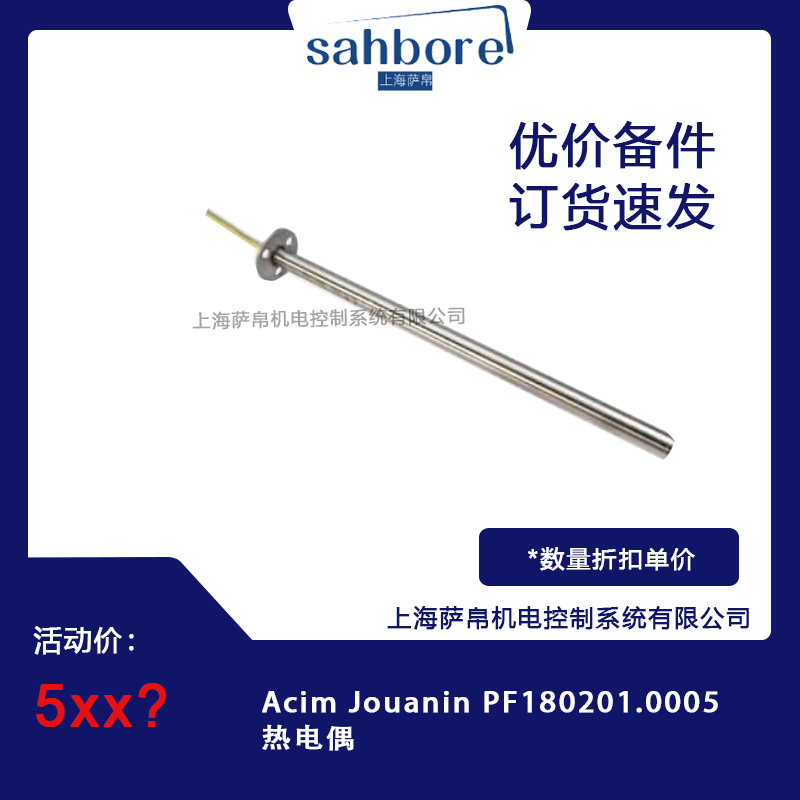

Acim Jouanin PF180201.0005热电偶是其PF180系列中面向高精度工业测温的模块化热电偶产品，采用不锈钢扁平探头配合专用快速接线端子设计，专为紧凑空间内的精确接触式测温而开发，适用于注塑机、工业炉、挤出机、干燥设备及化工反应釜等场景的温度监控与闭环控制。

二、功能特点

1. 高精度Class 1等级：符合IEC 60584-2标准Class 1精度等级，长期漂移小，测温精度高，满足工业闭环控制与数据追溯的严格误差要求。

2. 专用模块化编码设计：PF180201.0005完整编码定义了热电偶的系列（PF180系列）、分度号、接线方式、探头类型、电缆长度及保护管规格，用户可据此快速确认全部技术参数，实现精准匹配。

3. 不锈钢探头精密加工：探头采用不锈钢材质，表面粗糙度低，配合精密加工的扁平测量端，可紧密贴合被测表面，热响应时间约5至10秒，特别适合模具表面、喷嘴、料筒等紧凑空间的贴面测温。

4. 玻璃纤维绝缘与屏蔽电缆：导线采用玻璃纤维绝缘，外层覆盖屏蔽层，有效抑制电磁干扰，适配注塑机、工业炉等强电磁与高振动工况，防护等级达IP65。

5. 专用快速接线端子：配备Acim Jouanin baio10专用快速接线端子，支持免工具快速插拔连接，大幅缩短现场安装与更换时间，同时保证电气接触可靠。

6. 模块化结构便于维护：传感器部分可拆卸更换，无需更换整支热电偶，降低备件管理复杂度与维护成本。

7. B5J2C10L40完整配置：B5代表baio10快速端子型号，J2代表J型热电偶分度号，C10代表电缆长度1000毫米，L40代表不锈钢保护管规格，D:5代表探头直径5毫米扁平端。

三、选型指南

Acim Jouanin PF180系列热电偶提供多种型号以适配不同工况，选型时需关注以下几个维度。

1. 完整型号解码：PF180201.0005中，PF代表产品系列，1802代表规格配置，01代表接线方式，0005代表电缆长度等参数。用户需根据完整型号确认全部配置，避免选错。

2. 分度号选择：PF180201系列中的J代表J型热电偶（铁-铜镍），适用于零下40摄氏度至正760摄氏度的中低温测温。若需更高温度范围可选择K型（零下200摄氏度至正1260摄氏度）或E型（零下200摄氏度至正900摄氏度）。

3. 探头尺寸选择：0005中的D:5表示探头直径5毫米的扁平端结构，适合狭窄空间贴面测温。若被测空间更宽阔可选择D:8或D:10等更大直径探头以提升耐久性。

4. 电缆长度选择：0005通常代表标配电缆长度500毫米，适合短距离现场布线。若现场接线距离更远，可选配C10（1000毫米）、C15（1500毫米）或C20（2000毫米）等加长电缆版本。与PF180201同系列的还有PF180101（C10即1000毫米）、PF180301等不同电缆长度配置。

5. 接线端子确认：01代表baio10专用快速接线端子，需确认现场控制柜或仪表支持该型号端子的插接，也可选配其他标准接线盒。

6. 保护管材质选择：L40通常对应不锈钢保护管，适用于大多数工业环境。若介质具有强腐蚀性，可选择高铝质或特种合金保护管版本。

7. 同系列参考型号：与PF180201.0005同属PF180系列的还有PF180101.0005（1000毫米电缆）、PF180301.0005（1500毫米电缆）等，用户可根据测温点数量与布线需求灵活匹配。

四、技术参数

1. 品牌：Acim Jouanin（法国）

2. 完整型号：PF180201.0005

3. 传感器类型：J型热电偶（铁-铜镍）

4. 精度等级：Class 1（符合IEC 60584-2标准）

5. 探头材质：不锈钢

6. 探头直径：5毫米（D:5）

7. 探头结构：扁平端

8. 接线端子：baio10（B5型快速端子，01代表）

9. 电缆长度：500毫米（0005代表C5即500毫米）

10. 保护管规格：L40（不锈钢保护管）

11. 测温范围：零下40摄氏度至正760摄氏度

12. 绝缘材料：玻璃纤维

13. 屏蔽方式：屏蔽电缆

14. 防护等级：IP65

15. 热响应时间：约5至10秒（取决于安装方式与介质流速）

16. 绝缘电阻：环境温度15至35摄氏度、相对湿度百分之80时不小于5兆欧（电压100伏）

17. 符合标准：ISO、DIN、ASME

五、产品尺寸

Acim Jouanin PF180201.0005热电偶的探头部分直径仅5毫米，呈扁平端结构，整体长度约在50毫米至80毫米之间（含保护管）。不锈钢保护管外径约6毫米至8毫米，壁厚约0.5毫米至1毫米。baio10快速接线端子尺寸约为15毫米乘12毫米乘10毫米。500毫米电缆为双芯屏蔽线，外径约5毫米至6毫米（含屏蔽层）。该尺寸与Acim Jouanin PF180系列同规格产品完全兼容，可与标准热电偶接线盒、安装支架无缝对接，无需额外转接件。

六、应用领域

1. 注塑机温度监控：5毫米超细扁平探头可紧密贴合注塑机喷嘴、料筒与模具表面，实时反馈温度数据，保障成型质量与工艺稳定性，是注塑行业测温的核心传感元件。

2. 工业炉与热处理：J型热电偶在中温段的高灵敏度特性使其在热处理工艺中表现优异，配合Class 1精度满足工艺曲线的严格要求，广泛用于退火、淬火、回火等热处理工序。

3. 包装机械：Acim Jouanin产品在包装行业有深厚应用积累，该热电偶用于热封、热缩、干燥等工艺的温度监控，快速端子设计适合频繁更换的产线环境。

4. 食品与饮料加工：J型热电偶配合不锈钢材质，符合食品级接触要求，可用于杀菌、蒸煮、烘焙等工艺的温度监测，确保食品安全与品质。

5. 挤出设备：在挤出机螺杆、机筒与模头的温度监控中，耐振动的不锈钢探头与屏蔽电缆确保在高频机械振动下信号稳定无干扰。

6. 化工与石化设备：用于反应釜、管道与换热器的介质温度监测，IP65防护等级使其可在潮湿、多尘的化工车间长期稳定运行，J型热电偶适合弱氧化和还原气氛。

七、总结

Acim Jouanin PF180201.0005热电偶，是法国Acim Jouanin公司PF180系列中面向中低温精密测温推出的模块化热电偶产品。它以J型铁-铜镍热电偶高灵敏度测温、Class 1精度等级、5毫米超细扁平不锈钢探头、baio10快速接线端子免工具安装、500毫米标配屏蔽电缆、IP65防护等级、模块化易维护七大核心优势，在注塑机温度监控、工业炉热处理、包装机械、食品饮料加工、挤出设备、化工石化测温等对精度与紧凑安装均有严苛要求的场景中树立了专业标杆。配合Acim Jouanin超过80年的行业积淀与ISO、DIN、ASME多项国际标准认证，更为系统集成商提供了从传感器到接线端子的一站式测温方案。
