一、产品介绍

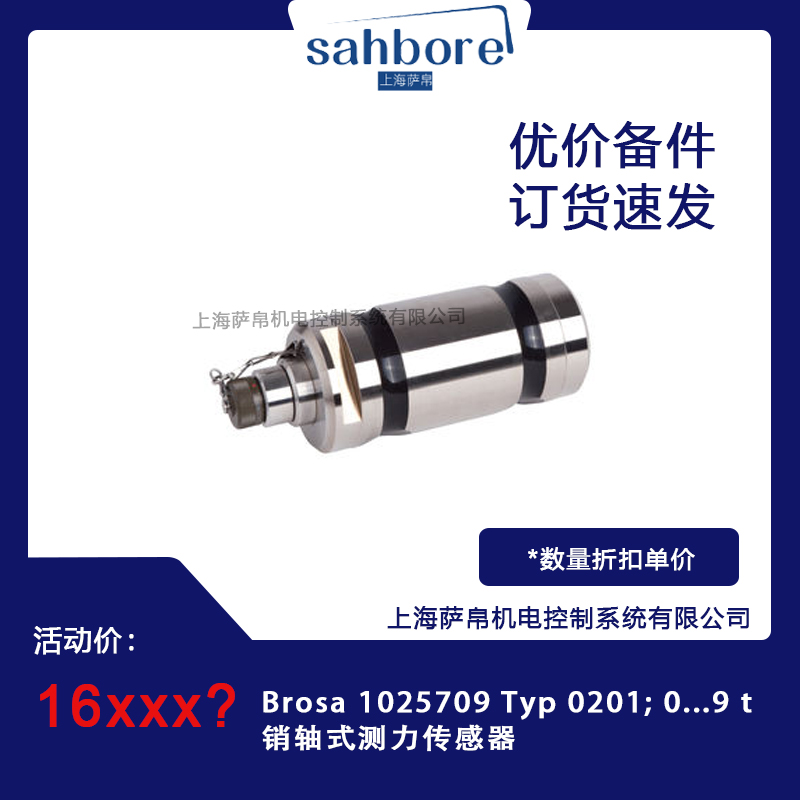

Brosa 1025709 Typ 0201; 0...9 t销轴式测力传感器是其经典0201系列中量程为0至9吨（约0至88.3千牛）的高精度轴销型力传感器，采用一体式空心不锈钢轴销结构，可直接替代设备中原有的连接销轴使用，无需额外机械结构改造，广泛应用于起重机力矩限制、液压设备负载监控、工程机械安全保护等场景的拉压力精确测量。

二、功能特点

1. 销轴替代式结构设计：传感器本体即为一根承受剪力的空心截面不锈钢圆轴，安装时直接取代原有销轴或连接螺栓，既传递力又测量力，大幅简化机械结构，提高装配精度与称量准确度。

2. 双剪型应变计布局：在中心孔内凹槽处粘贴双剪型电阻应变计，组成惠斯通电桥，有效减少侧向力与弯矩干扰，测量信号稳定可靠。

3. 高精度测量性能：综合精度优于等于百分之0.5满量程（含线性误差、滞后误差与重复性），线性误差小于等于百分之0.5满量程，重复性小于等于百分之0.1满量程，满足工业精密测力需求。

4. 高过载与安全冗余：安全过载能力达百分之150满量程（可选百分之300），断裂载荷大于等于百分之300满量程（可选百分之500），为设备提供充足安全保护余量。

5. 全不锈钢一体成型：采用高强度细晶粒不锈钢无缝焊接制造，无焊接接头，抗冲击、抗振动、耐腐蚀，适应盐水、润滑油、紫外线辐射等恶劣工况。

6. 宽温补偿与长期稳定：工作温度范围负40摄氏度至正80摄氏度（可选至正160摄氏度），温度系数小于等于百分之0.0035每开尔文，全温区精度稳定、零漂极低。

7. 高防护等级：标准防护等级IP67（可选IP69K），屏蔽放大器确保电磁兼容性达200伏每米抗干扰能力，适应强电磁与高振动环境。

8. 多接口可选：标准输出4至20毫安，可选0至10伏、冗余输出、CANopen安全、PROFINET PROFIsafe等接口，便于集成各类控制系统。

9. 功能安全认证：符合DIN EN ISO 13849-1标准，可达性能等级PL e或安全完整性等级SIL 3，并提供ATEX IECEx防爆版本，满足高危场景安全要求。

三、选型指南

Brosa 0201系列销轴式测力传感器提供多种量程与配置，选型时需关注以下维度。

1. 量程确认：型号中"0...9 t"表示额定测量范围为0至9吨（约0至88.3千牛），选型时实际最大工作载荷建议不超过量程的百分之70至80，以保证长期精度与使用寿命。同系列还有0...20 t（1010719）、0...50千牛等规格可选。

2. 输出信号选择：标准配置为4至20毫安电流输出，若控制系统需要电压信号可选0至10伏，若用于安全相关回路需选冗余输出或CANopen安全、PROFINET PROFIsafe接口。

3. 防护等级选择：标准为IP67，若安装环境需频繁高压水冲洗（如食品、化工行业）可选IP69K。

4. 温度范围确认：标准工作温度负40至正80摄氏度，若现场温度超过80摄氏度需选择高温版本（可达正160摄氏度）。

5. 功能安全等级：若用于起重机力矩限制器等安全相关回路，需选择PL d/e或SIL 2/3版本，并配套Brosa 0650或0652电子控制器使用。

6. 销轴尺寸匹配：需确认现场安装孔尺寸与传感器外径匹配，0201系列销轴外径通常在30毫米至50毫米之间，长度根据安装空间确定，安装时受力方向须与传感器箭头方向一致。

7. 同系列参考：0201S为标准型，0201F为加强型，0201H为高精度型，用户可根据精度与载荷需求灵活选择。

四、技术参数

1. 品牌：Brosa（德国宝莎）

2. 完整型号：1025709 Typ 0201

3. 传感器类型：销轴式测力传感器（Force Measuring Pin）

4. 测量模式：拉压两用（轴向力）

5. 额定量程：0至9吨（0至88.3千牛）

6. 综合精度：小于等于百分之0.5满量程

7. 线性误差：小于等于百分之0.5满量程

8. 滞后误差：小于等于百分之0.5满量程

9. 重复性：小于等于百分之0.1满量程

10. 安全过载：百分之150满量程（可选百分之300）

11. 断裂载荷：大于等于百分之300满量程（可选百分之500）

12. 供电电压：9至36伏直流

13. 输出信号：4至20毫安（标准）；可选0至10伏、冗余、CANopen、PROFINET PROFIsafe

14. 材质：高强度细晶粒不锈钢（一体成型，无缝焊接）

15. 防护等级：IP67（可选IP69K）

16. 工作温度：负40至正80摄氏度（可选至正160摄氏度）

17. 温度系数：小于等于百分之0.0035每开尔文

18. 电磁兼容：抗扰度200伏每米

19. 电气保护：反极性保护、过压保护、短路保护

20. 安全等级：可选PL c/d/e、SIL 1/2/3（符合DIN EN ISO 13849-1）

21. 防爆认证：可选ATEX IECEx

五、产品尺寸

Brosa 1025709 Typ 0201销轴式测力传感器的主体为一体式空心不锈钢圆轴，外径约在30毫米至40毫米之间（依具体长度配置略有差异），总长度根据安装空间在80毫米至200毫米之间可选。中心孔用于粘贴双剪型应变计并可实施抽真空充惰性气体密封。电缆出口配备标准航空插头或M12连接器，标配电缆长度通常为1米至5米（可按需定制）。该尺寸与0201系列同量程产品完全兼容，可直接替换现场原有销轴，无需修改安装结构。

六、应用领域

1. 起重机力矩限制：直接安装于起重机滑轮组或吊钩销轴处，实时监测起重力矩，超载时触发保护动作，是桥式门式起重机、集装箱起重机、港口起重机过载保护的核心传感元件。

2. 挖掘机与装载机：安装于动臂或铲斗连接销轴处，配合角度传感器与电子控制器构成力矩限制系统，防止设备倾翻与结构损坏。

3. 液压升降台：用于行走式液压升降台的过载监控，符合EN280与EN954-1分类3标准，实时监测升降载荷确保作业安全。

4. 叉车负载监控：安装于门架或货叉连接销轴处，实现载荷实时监测与超载报警，保障叉车作业安全。

5. 液压设备负载控制：在液压缸销轴处测量轴向力，配合Brosa 0650或0652电子控制器实现压力机、注塑机等设备的闭环负载控制。

6. 料仓与料斗称重：安装于料仓支撑销轴处，通过测量支撑反力推算仓内物料重量，实现连续称重与高低料位报警。

7. 船舶与海工设备：用于甲板起重机、绞车等设备的拉力与压力监测，不锈钢材质耐盐雾腐蚀，IP67防护等级适应海洋环境。

8. Wind与能源设备：用于风力发电变桨系统、水电闸门等场景的力监测，高过载能力与功能安全认证满足能源行业严格要求。

七、总结

Brosa 1025709 Typ 0201; 0...9 t销轴式测力传感器，是德国Brosa公司0201系列中面向9吨量程推出的经典销轴式力测量产品。它以销轴替代式一体结构简化机械设计、双剪型应变计高精度布局、百分之0.5满量程综合精度、百分之150安全过载、IP67高防护、负40至正80摄氏度宽温补偿、PL e/SIL 3功能安全认证、ATEX防爆可选八大核心优势，在起重机力矩限制、挖掘机安全保护、液压设备负载监控、料仓称重、港口机械等对力测量精度与安全冗余均有严苛要求的场景中树立了专业标杆。配合Brosa超过90年的行业积淀与ISO 9001、ISO 14001双认证体系，以及0650/0652电子控制器、0801/0802角度传感器等全系列配套产品，更为系统集成商提供了从传感器到安全控制系统的一站式解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
