一、产品介绍

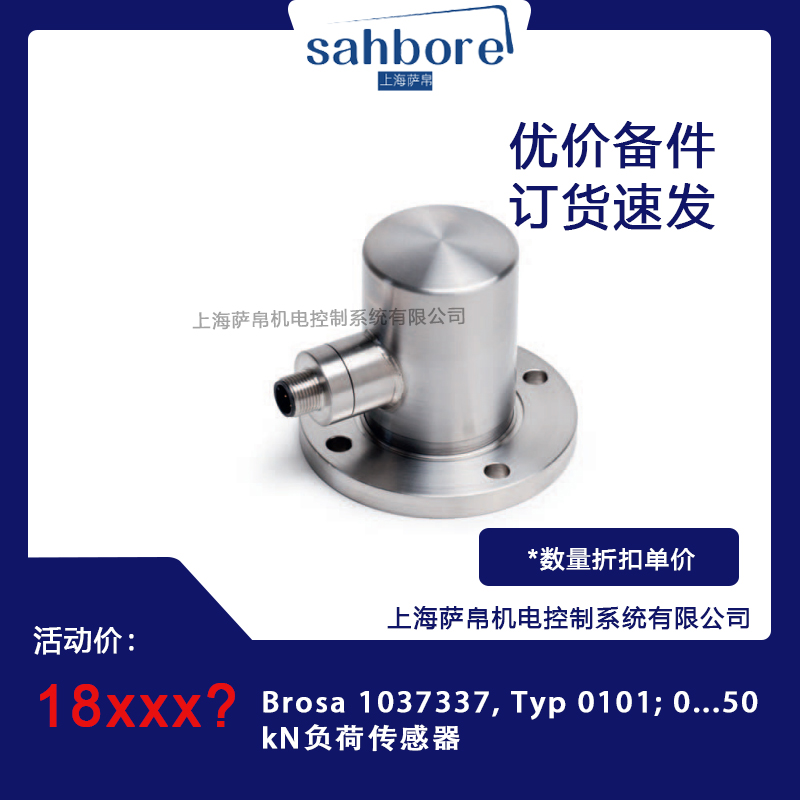

Brosa 1037337 Typ 0101; 0至50千牛负荷传感器是其0101系列中面向50千牛（约5吨）量程推出的高精度压缩型负荷传感器，采用高强度不锈钢弹性体与全焊接密封结构，专为工业称重、试验台及力测量系统设计，广泛应用于平台秤、料斗秤、试验机、生产线称重及自动化控制等场景的精确负荷测量。
二、功能特点
高精度全桥应变片技术：采用高精度电阻应变片组成惠斯通电桥，结合数字温度补偿算法，有效消除环境温度对测量的影响，综合精度优于等于百分之0.5满量程，重复性优于等于百分之0.1满量程。
高强度不锈钢全焊接结构：传感器本体采用高强度细晶粒不锈钢无缝焊接封闭制造，无焊接接头，可耐受盐水、润滑油及含磨蚀性颗粒介质的长期侵蚀，适应极端恶劣工业环境。
高过载与安全冗余：安全过载能力达百分之150满量程（可选百分之300），断裂载荷大于等于百分之300满量程（可选百分之500），为设备提供充足安全保护余量，有效抵御压力尖峰冲击。
集成屏蔽放大器：内置屏蔽放大器，输出标准4至20毫安或0至10伏模拟信号，无需外部信号调理即可直接接入PLC、仪表或采集卡，大幅简化现场布线与调试。
宽温补偿与长期稳定：工作温度范围负40摄氏度至正80摄氏度（可选至正160摄氏度），温度系数小于等于百分之0.0035每开尔文，长期稳定性小于正负百分之0.02满量程每年，全温区精度稳定、零漂极低。
高防护等级：标准防护等级IP67（可选IP69K），屏蔽放大器确保电磁兼容性达200伏每米抗干扰能力，适应强电磁与高振动环境。
多种输出信号可选：标准输出4至20毫安，可选0至10伏、冗余输出、CANopen安全、PROFINET PROFIsafe等接口，便于集成各类工业控制系统。
功能安全认证：符合DIN EN ISO 13849-1标准，可达性能等级PL e或安全完整性等级SIL 3，并提供ATEX IECEx防爆版本，满足高危场景安全要求。
三、选型指南
Brosa 0101系列负荷传感器提供多种量程与配置，选型时需关注以下维度。
量程确认：型号中"0至50千牛"表示额定测量范围为0至50千牛（约0至5吨），选型时实际最大工作载荷建议不超过量程的百分之70至80，以保证长期精度与使用寿命。
输出信号选择：标准配置为4至20毫安电流输出，若控制系统需要电压信号可选0至10伏，若用于安全相关回路需选冗余输出或CANopen安全、PROFINET PROFIsafe接口。
防护等级选择：标准为IP67，若安装环境需频繁高压水冲洗可选IP69K。
温度范围确认：标准工作温度负40至正80摄氏度，若现场温度超过80摄氏度需选择高温版本（可达正160摄氏度）。
功能安全等级：若用于安全控制回路需选择PL d/e或SIL 2/3版本，并配套Brosa 0650或0652电子控制器使用。
电缆长度确认：标配电缆通常为1至5米，若现场接线距离更远可选配加长电缆版本。
电气连接确认：标准电气连接为M12乘1.5针，需确认现场控制柜或仪表支持该型号端子的插接。
四、技术参数
品牌：Brosa
完整型号：1037337 Typ 0101
传感器类型：压缩型负荷传感器（Load Cell）
测量模式：压缩力（轴向力）
额定量程：0至50千牛（约0至5吨）
综合精度：小于等于百分之0.5满量程
线性误差：小于等于百分之0.5满量程
滞后误差：小于等于百分之0.5满量程
重复性：小于等于百分之0.1满量程
安全过载：百分之150满量程（可选百分之300）
断裂载荷：大于等于百分之300满量程（可选百分之500）
供电电压：9至36伏直流
输出信号：4至20毫安（标准）；可选0至10伏、冗余、CANopen、PROFINET PROFIsafe
材质：高强度细晶粒不锈钢（全焊接封闭）
防护等级：IP67（可选IP69K）
工作温度：负40至正80摄氏度（可选至正160摄氏度）
温度系数：小于等于百分之0.0035每开尔文
电磁兼容：抗扰度200伏每米
电气保护：反极性保护、过压保护、短路保护
安全等级：可选PL c/d/e、SIL 1/2/3（符合DIN EN ISO 13849-1）
防爆认证：可选ATEX IECEx
电气连接：M12乘1.5，5针
长期稳定性：小于正负百分之0.02满量程每年
符合标准：DIN EN ISO 9001、OIML R60
五、产品尺寸
Brosa 1037337 Typ 0101负荷传感器的主体采用高强度不锈钢全焊接圆柱结构，直径约在50毫米至65毫米之间，总长度（含接口）约在80毫米至120毫米之间。M12标准电气连接器外径约12毫米，螺纹长度约11毫米。标配电缆长度通常为1米至5米（可按需定制）。该尺寸与0101系列同量程产品完全兼容，可直接替换现场原有负荷传感器，无需修改安装结构。
六、应用领域
工业平台秤与料斗秤：0101系列负荷传感器是工业平台秤、料斗秤、汽车衡等称重设备的核心传感元件，高精度与高过载能力确保长期稳定称重。
试验机与试验台：用于材料试验机、万能试验机的压缩力测量，配合数据采集系统实现材料力学性能的精确评估。
生产线称重：在自动化生产线上实现物料在线称重与配料控制，4至20毫安标准输出可直接接入PLC实现闭环控制。
自动化控制系统：在自动化设备中实时监测受力情况，为控制系统的决策提供准确依据，适用于压力机、注塑机等设备的力控闭环。
航空航天：用于飞行器结构载荷监测与地面测试，帮助工程师评估结构强度与安全性，不锈钢材质耐腐蚀适应严苛环境。
医疗设备：可用于康复设备、手术机器人等设备的力反馈控制，高精度与长期稳定性确保操作精度与安全性。
船舶与海工设备：用于甲板机械、绞车等设备的负荷监控，IP67防护等级与不锈钢材质适应海洋盐雾环境。
能源设备：用于风力发电、水电等场景的力监测，高过载能力与功能安全认证满足能源行业严格要求。
七、总结
Brosa 1037337 Typ 0101; 0至50千牛负荷传感器，是德国Brosa公司0101系列中面向5吨量程推出的高精度压缩型负荷传感器。它以全桥应变片高精度测量、百分之0.5满量程综合精度、百分之150安全过载、负40至正80摄氏度宽温补偿、IP67高防护、200伏每米电磁兼容、PL e/SIL 3功能安全认证、ATEX防爆可选、集成放大器标准信号输出、长期稳定性小于正负百分之0.02满量程每年九大核心优势，在工业平台秤与料斗秤、试验机试验台、生产线称重、自动化力控、航空航天载荷监测、医疗设备力反馈、船舶海工设备等对力测量精度与环境适应性均有严苛要求的场景中树立了专业标杆。配合Brosa超过90年的行业积淀与ISO 9001、ISO 14001双认证体系，以及0650/0652电子控制器、0801/0802角度传感器等全系列配套产品，更为系统集成商提供了从传感器到安全控制系统的一站式解决方案。
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
