一、产品介绍

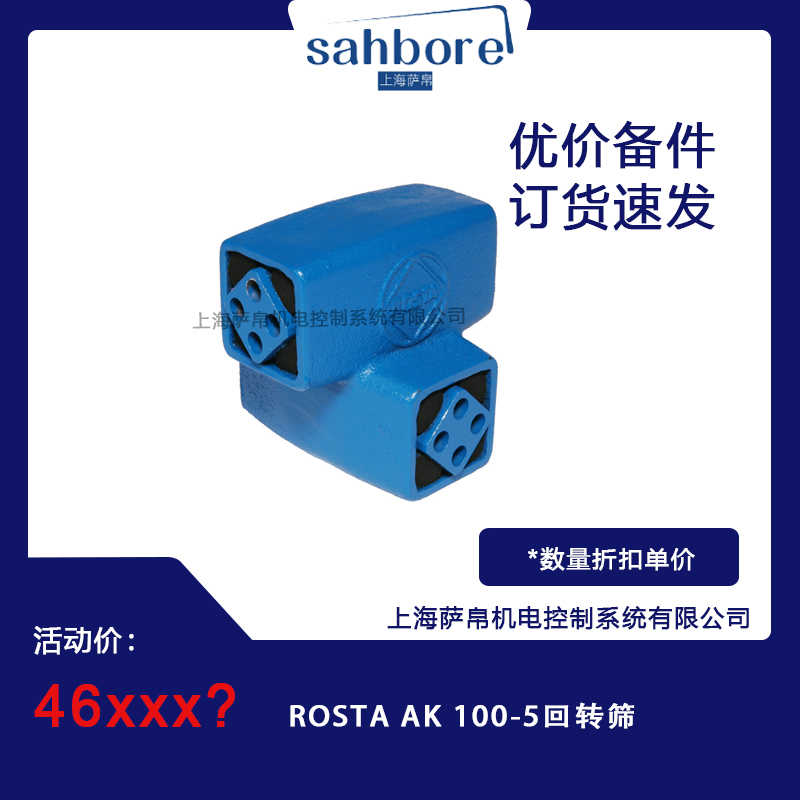

ROSTA（罗斯塔）是源自瑞士的弹性元件与振动支撑技术领军企业，产品广泛应用于筛分、给料、输送等工业设备。ROSTA AK 100-5是该公司AK系列万向弹性接头中的一款核心产品，专为回转筛（平面回转筛分设备）的弹性支撑与悬挂而设计。该型号中的"100"代表弹性元件的规格等级，"5"为该等级下的特定配置版本，单只承载能力可达40000牛，是面粉加工、化工、造纸、饲料、制药及木屑筛选等行业回转筛分设备的理想支撑元件。

二、功能特点

1. 免维护万向弹性接头：AK 100-5采用橡胶弹性元件与万向球头结构，无需润滑保养，在复杂动态载荷下自动补偿筛体倾斜与偏移，避免因不平衡导致的筛分效率下降。

2. 高承载能力：单只接头承载能力高达40000牛，可满足中大型回转筛的支撑需求，确保筛体在高速回转运动中保持稳定。

3. 旋转导向运动：四只AK万向接头协同工作，提供旋转导向运动，加强筛体的线性振动，使物料在筛面上均匀散开，提高筛分效率。

4. 宽温适用：工作温度范围为零下40摄氏度至正80摄氏度（部分型号可扩展至正160摄氏度），不受潮湿、灰尘、肮脏环境影响。

5. 减震效果卓越：相较于传统钢制弹簧，ROSTA橡胶弹性元件的减震性能明显更优，能有效避免启动和停止时产生的无序振动与共振，固有频率低至约2.2赫兹。

6. 全封闭结构防护：IP67防护等级（可选IP69K），屏蔽设计确保电磁兼容性达200伏每米抗干扰能力，适应强电磁与高振动环境。

7. 模块化安装：通过M30螺纹接口安装于筛体支撑腿，每条支撑腿通常安装两只AK接头，四条腿共八只，安装方便快捷，便于更换与维护。

8. 适配多种驱动方式：无论是偏心轴驱动、不平衡轴驱动还是皮带带动的偏心轴驱动，AK 100-5均能提供稳定可靠的弹性支撑。

三、选型指南

ROSTA AK系列万向接头提供多种规格以适配不同工况，选型时需关注以下维度。

1. 承载能力确认：AK 100-5单只承载40000牛，选型时需根据筛体总重量除以接头数量，确保单只承载不超过额定值的百分之80以保证长期寿命。同系列还有AK15、AK18、AK27、AK38、AK45、AK50、AK60、AK80、AK100-4等规格可选。

2. 驱动方式匹配：偏心轴驱动的支撑式回转筛通常每条支撑腿安装两只AK 100-5；不平衡轴驱动因缺乏精确导向结构，需选用大规格AK接头并配合AV弹性接头使用。

3. 接口尺寸确认：AK 100-5的标准接口为Ø30 H7 x 30，需确认现场筛体支撑腿的螺纹孔尺寸与之匹配。

4. 数量配置：标准支撑式回转筛通常配置八只AK接头（四条腿各两只），悬挂式回转筛每个安装角需一套弹性接头（两只AV接头），需根据实际安装方式确定数量。

5. 防护等级选择：标准为IP67，若安装环境需频繁高压水冲洗可选IP69K。

6. 温度范围确认：标准工作温度零下40至正80摄氏度，若现场温度超过80摄氏度需选择高温版本。

7. 配套产品：ROSTA提供完整的弹性支撑生态链，包括AV弹性接头（用于悬挂式）、AB型弹性振动支撑（用于振动筛）、ST重型驱动接头等，用户可根据设备类型灵活搭配。

四、技术参数

1. 品牌：ROSTA（瑞士罗斯塔）

2. 完整型号：AK 100-5

3. 产品类型：万向弹性接头（免维护弹性支撑）

4. 承载能力：单只40000牛

5. 接口规格：Ø30 H7 x 30

6. 弹性元件材质：橡胶

7. 工作温度：零下40摄氏度至正80摄氏度（可选至正160摄氏度）

8. 防护等级：IP67（可选IP69K）

9. 固有频率：约2.2赫兹

10. 电磁兼容：抗扰度200伏每米

11. 减震性能：远优于钢制弹簧与弹性橡胶块

12. 免维护：是，无需润滑

13. 适用设备：回转筛（平面回转筛分设备）、振动给料机、振动输送机

14. 适用行业：面粉加工、化工、造纸、饲料、制药、木屑筛选

15. 符合标准：ROSTA原装进口，瑞士制造

五、产品尺寸

ROSTA AK 100-5万向弹性接头的主体采用橡胶弹性元件与钢制万向球头组合结构，接口外径为30毫米（H7公差配合），螺纹长度约30毫米。整体高度根据具体配置在80毫米至120毫米之间，球头直径约50毫米至65毫米。该尺寸与AK100系列同规格产品完全兼容，可直接替换现场原有万向接头，无需修改支撑腿结构。

六、应用领域

1. 面粉加工：支撑式回转筛是面粉厂后路筛选工序的核心设备，AK 100-5提供稳定的弹性支撑，确保筛体精确回转运动，有效清除小麦中的中、小、轻杂，除杂效率不低于百分之80。

2. 化工行业：用于化工原料的筛分与分级，AK 100-5的耐腐蚀橡胶材质适应含化学介质的恶劣环境，确保筛分过程稳定可靠。

3. 造纸行业：用于木屑筛选与清洗处理，AK 100-5的免维护特性减少停机时间，提高生产连续性。

4. 饲料加工：用于饲料原料的颗粒分级，低固有频率设计有效避免共振，保护筛体结构与基座。

5. 制药工业：用于制粒处理中的物料筛分，全封闭结构符合GMP清洁要求，低噪音运行改善车间环境。

6. 悬挂式回转筛：在面粉加工中，悬挂回转筛利用竹子或玻璃纤维棒悬挂于天花板，AK 100-5可作为高承载力替代方案，每个安装角仅需一套弹性接头，且提供左右旋螺纹便于调节水平度。

7. 木片回转筛分：在刨花板加工中，木片回转筛分设备上安装8只AK 100-5万向接头支撑筛体，确保高速回转运动的稳定性。

七、总结

ROSTA AK 100-5回转筛万向弹性接头，是瑞士ROSTA公司AK系列中承载能力达40000牛的高规格免维护弹性支撑元件。它以万向球头自动补偿倾斜偏移、40000牛高承载、2.2赫兹低固有频率免共振、零下40至正80摄氏度宽温适应、IP67高防护、200伏每米电磁兼容、Ø30 H7 x 30标准接口、适配偏心轴与不平衡轴多种驱动方式八大核心优势，在面粉加工回转筛、化工原料筛分、造纸木屑筛选、饲料颗粒分级、制药制粒处理等对弹性支撑精度与可靠性均有严苛要求的场景中树立了专业标杆。配合ROSTA超过90年的行业积淀与AV弹性接头、AB型弹性振动支撑、ST重型驱动接头等全系列配套产品，更为系统集成商提供了从弹性支撑到完整筛分系统的一站式解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
