一、产品介绍

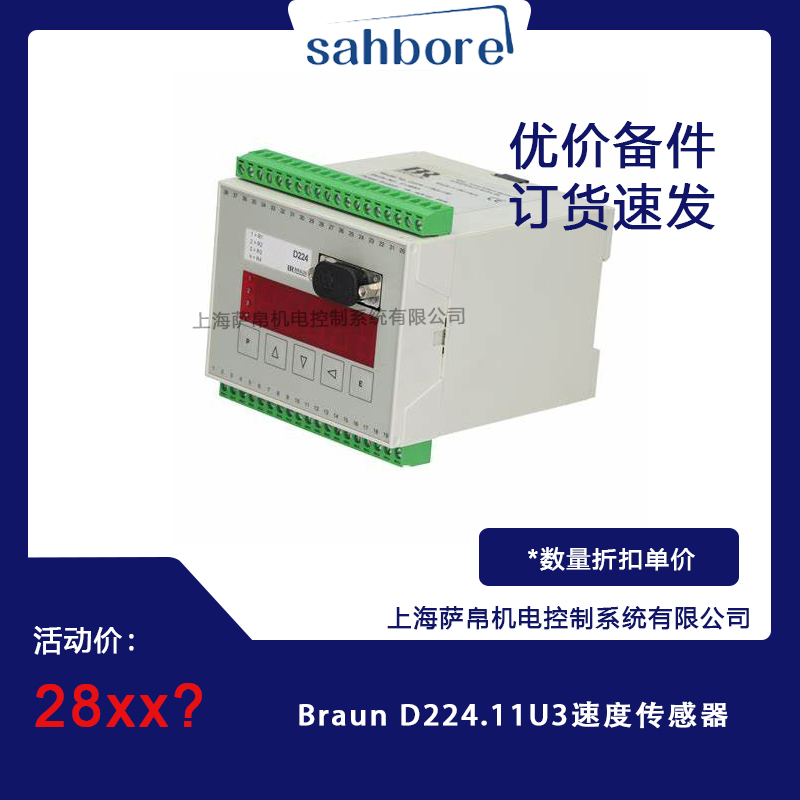

BRAUN（布朗）是1959年创立于德国斯图加特的工业传感器与转速测量技术领军企业，拥有超过60年的转速监控领域深厚积淀，1959年即生产出世界上第一台晶体管式转速表。BRAUN D224.11U3是该公司D224系列双通道速度与比率监控器中的一款高性能产品，型号中"D224"代表双通道速度和比率监控器系列，"11"代表配备RS232数据接口，"U3"代表宽电压供电版本（20至265伏交流/直流通用）。该监控器专为工业旋转设备设计，可同时接收两路速度传感器信号（如A5S系列霍尔效应传感器或MPU磁性拾取传感器），实时测量一至两个速度值并计算其比率、差异或总和，广泛应用于电厂汽轮机、风机、泵、压缩机、齿轮箱等旋转设备的速度监控、超速保护与比率监测系统。

二、功能特点

1. 双通道速度与比率监控：D224.11U3具备两个专门设计的信号输入通道，可同时测量一至两个速度值，并自动计算两者的比率、差异或总和，满足拉伸、收缩、混合比率等工艺监测需求。

2. RS232数据接口：配备RS232串行通信接口，可与上位机、PLC或DCS系统实现数据交互与远程监控，便于集成至工业自动化网络。

3. 宽电压通用供电：支持20至265伏交流或直流通用电源，适应全球各种工业供电环境，无需额外电源适配器。

4. 1个模拟输出：提供1路4至20毫安模拟信号输出，可直接接入PLC模拟量输入模块或DCS系统，实现速度信号的远程传输与记录。

5. 4个继电器报警输出：内置4个通过继电器触点的报警输出，可分别设定上限、下限、偏差等报警阈值，实现超速、低速、比率异常等多重保护。

6. 亮红色数字LED显示屏：配备高亮度红色数字LED显示屏，现场可直接读取速度值、设定点与运行状态，便于调试与巡检。

7. 传感器自检与监控功能：内置传感器监控与自检功能，当传感器断线、短路或信号异常时自动报警，确保监测系统的可靠性。

8. 免维护设计：在整个生命周期内完全免维护，无需定期校准或更换部件，最大限度降低总拥有成本（TCO）。

9. 快速精确响应：采用周期测量技术，响应速度快、测量精度高，满足工业现场对实时监控的严苛要求。

10. 高安全等级：满足SIL CL 3安全等级要求，适用于对安全关键的旋转设备保护应用。

三、选型指南

BRAUN D224系列双通道监控器提供多种配置以适配不同工况，选型时需关注以下维度。

1. 通信接口选择：D224.11U3配备RS232数据接口，适用于点对点串行通信场景；若需接入PROFIBUS总线网络，应选D224.12U3；若需现场安装带透明盖的防护外壳版本，可选D224.11U3-G或D224.12U3-G。

2. 传感器类型匹配：两个信号输入通道可连接两个A5S系列霍尔效应速度传感器（如A5S05B90、A5S05B50等），也可兼容MPU磁性拾取传感器或其他频率输出型传感器，需确认现场传感器输出信号类型与监控器输入匹配。

3. 报警输出配置：标准配置为4个继电器报警输出（SPDT触点），若需PhotoMOS无触点输出可选D521.14或D521.14-G；若仅需2个报警输出可选D521.02或D521.12。

4. 模拟输出选择：D224.11U3标配1个4至20毫安模拟输出，若需更多模拟输出通道可选配D421系列转速变送器。

5. 供电电压确认：U3版本支持20至265伏交流/直流，若现场为24伏直流系统可选U1版本（24伏专用），若为220伏交流系统可直接使用U3版本。

6. 频率范围确认：D224系列频率测量范围为0赫兹至50千赫兹，可覆盖从静止到高速旋转的全范围测量需求。

7. 配套产品选择：D224.11U3通常与A5S05B90或A5S05B50霍尔传感器、L3T24MO-5m延伸电缆、D461安全栅配套使用，构成完整的转速监控与超速保护系统。

8. 防护等级：标准为IP65（面板安装），若需更高防护可选带透明盖的现场安装外壳版本D224.11U3-G。

四、技术参数

1. 品牌：BRAUN（德国BRAUN GmbH）

2. 完整型号：D224.11U3

3. 产品系列：D224系列双通道速度与比率监控器

4. 测量通道：2个独立信号输入通道

5. 频率测量范围：0赫兹至50千赫兹

6. 模拟输出：1路，0至4至20毫安

7. 报警输出：4个继电器触点（SPDT）

8. 通信接口：RS232数据接口

9. 供电电压：20至265伏交流/直流（U3版本）

10. 显示屏：亮红色数字LED显示屏

11. 传感器监控：内置传感器断线、短路自检功能

12. 安全等级：SIL CL 3（符合DIN EN ISO 13849-1）

13. 测量精度：优于等于百分之1满量程

14. 线性误差：优于等于百分之1满量程

15. 重复性：优于等于百分之0.5满量程

16. 工作温度：零下25摄氏度至正70摄氏度（典型值）

17. 防护等级：IP65（面板安装），可选IP65/IP67（现场安装外壳版本）

18. 适配传感器：A5S05/A5S07/A5S08/A5S09/A5S11/A5S13系列霍尔效应传感器，MPU磁性拾取传感器

19. 符合标准：DIN EN ISO 9001、DIN EN ISO 13849-1（SIL CL 3）

五、产品尺寸

BRAUN D224.11U3双通道监控器采用标准DIN导轨安装或面板嵌入式安装结构，前面板尺寸约为96毫米乘96毫米（符合DIN 96×96标准），安装开孔尺寸约为92毫米乘92毫米，深度（含接线端子）约为70毫米至80毫米。整体重量约为350克至500克（不含包装）。RS232通信接口位于前面板下方，采用DB9或端子式连接。4个继电器报警输出端子与1路模拟输出端子位于前面板接线区，接线端子间距符合标准工业接线规范。

六、应用领域

1. 电厂汽轮机：D224.11U3用于汽轮机主轴与发电机转速的双通道监控，通过RS232接口将速度与比率数据传输至电厂DCS系统，配合E15/E16三通道转速监测系统实现超速保护。

2. 风机与泵组：用于风机主轴、水泵、压缩机等旋转设备的双通道速度监测，可同时监测驱动端与从动端转速并计算传动比率，确保设备运行在安全范围内。

3. 齿轮箱：用于齿轮箱输入输出轴的双通道转速测量，通过计算两轴转速比率判断齿轮磨损或传动异常，实现预测性维护。

4. 造纸与纺织机械：用于造纸机辊筒、纺织机卷绕辊等设备的速度与比率监控，确保产品质量一致性，LED显示屏便于现场巡检。

5. 矿山与冶金设备：用于破碎机、球磨机、回转窑等重型设备的双通道转速监测，在高温、多尘、强振动环境下稳定运行，4个继电器输出实现多重报警保护。

6. 化工行业：用于化工反应釜搅拌器、输送泵等设备的转速监控，宽电压设计适应含化学介质的恶劣工业环境。

7. 船舶与海工设备：用于甲板机械、绞车等设备的双通道转速监测，RS232接口便于与船载监控系统集成。

8. 风力发电：用于风电机组齿轮箱、发电机等关键部件的双通道转速监测与比率计算，满足SIL CL 3安全等级要求。

9. 橡胶与塑料机械：用于挤出机、密炼机等设备的双速度监控，通过比率监测确保工艺参数稳定。

10. 食品与制药行业：用于包装机拉膜辊、食品加工线输送带等设备的速度监控，LED显示便于清洁环境下的快速读取。

七、总结

BRAUN D224.11U3双通道速度与比率监控器，是德国BRAUN公司D224系列中面向工业旋转设备推出的高性能双通道监控仪表。它以双通道同步测量速度并计算比率、差异或总和、RS232数据接口实现远程通信、1路4至20毫安模拟输出便于系统集成、4个继电器报警输出实现多重保护、亮红色LED显示屏现场直读、内置传感器自检确保系统可靠、SIL CL 3安全等级满足功能安全要求、20至265伏宽电压通用适应全球工业供电、0至50千赫兹宽频测量覆盖全速域、D224系列免维护设计大幅降低TCO十大核心优势，在电厂汽轮机双通道转速监控、风机泵组速度比率监测、齿轮箱传动比诊断、造纸纺织速度同步控制、矿山冶金设备双速保护、化工设备转速监控、船舶海工双通道测速、风力发电齿轮箱监测、橡胶塑料双速工艺控制、食品医药产线速度管理等对双通道速度与比率测量均有严苛要求的场景中树立了专业标杆。配合BRAUN超过60年的行业积淀与A5S系列霍尔传感器、L3T系列延伸电缆、D461安全栅、E15/E16三通道转速监测系统、C118通用转速表等全系列配套产品，更为系统集成商提供了从传感器到安全监控系统的一站式转速测量解决方案。
